buffel板旋转焊接工装设备三维设计

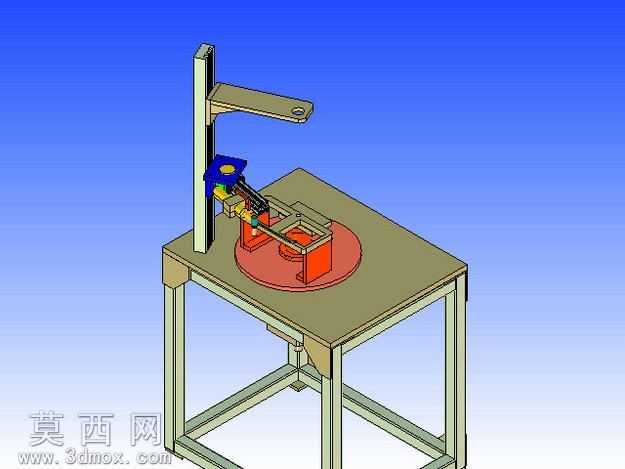

本模型为针对buffel板焊接工序设计的旋转焊接专用设备，整体采用三维参数化建模完成，从底层机架到上部执行机构均按照实际加工装配逻辑搭建，模型层级清晰，各零部件配合关系明确，可直接用于结构校验、装配模拟与生产参考。设备主体采用方管型材搭建框架式机架，机架台面为平整钢板结构，作为整套焊接执行机构的安装基准，台面中心设置圆形回转工作台，该回转台搭载工件定位工装，可带动待焊接的buffel板工件做定轴旋转，实现环形焊缝的连续焊接作业，无需人工反复调整工件位置，有效提升焊接工序的加工一致性与作业效率。上部采用立式悬臂支撑结构，悬臂从机架后侧立柱延伸至回转工作台上方，悬臂末端安装焊接执行组件，组件包含焊枪固定座、位置调节滑块、压紧定位机构，其中压紧机构可在焊接前对工件施加稳定压持力，避免焊接过程中工件受热变形或位置偏移，焊枪固定座可通过滑块调节前后、上下位置，适配不同尺寸规格的buffel板焊接需求，保证焊枪与焊缝的相对位置精度。建模过程中对所有型材构件做了倒角、焊缝坡口的细节还原，对运动部件如回转台转轴、调节滑块的配合间隙做了符合机械设计标准的预留，渲染阶段采用工业设备常用的金属材质与喷塑机架材质区分，机架框架赋予浅灰绿色喷塑质感，工作台面赋予哑光钢板质感，回转工装与悬臂结构赋予金属加工件的银灰色质感，焊接执行组件的功能部件采用蓝、黄等区分色做功能标识，整体渲染效果贴合实际工业设备的视觉表现。设计思路围绕小型工件环缝焊接的实际痛点展开，摒弃了复杂的多轴联动结构，采用单工位回转配合固定悬臂焊枪的简洁结构，既降低了设备制造成本，又保证了焊接作业的稳定性，设备整体结构紧凑，占地面积小，适合小型加工车间的工位焊接作业，所有零部件均采用常见标准型材与机加工件，无特殊定制异形构件，具备较高的生产落地可行性，模型完整还原了设备的装配关系，可直接导出工程图用于生产加工参考。
