适配观测设备的替换式望远镜安装支架

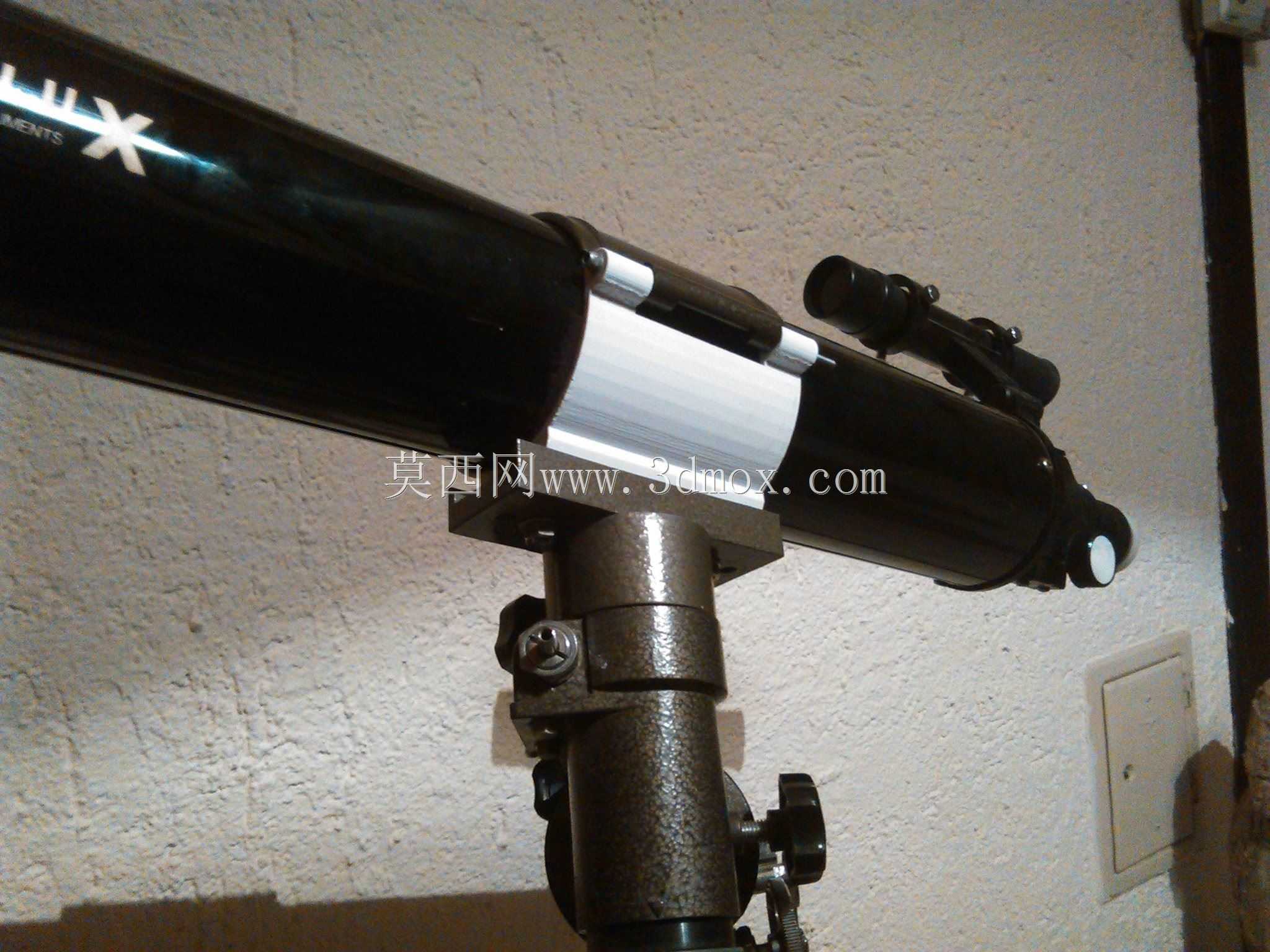

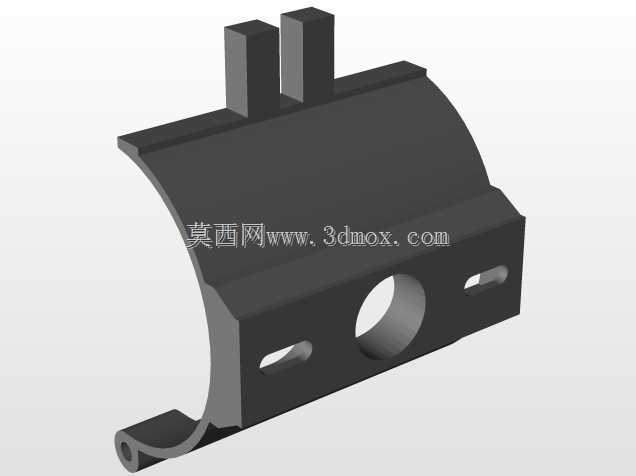

　　在户外天文观测、远距离靶标观测、工业设备点位视觉校准这类场景里，望远镜的固定稳定性直接决定观测精度，很多服役时间较长的观测支架，会因为反复拆装、户外温变老化、意外磕碰出现局部断裂，尤其是和镜身贴合的弧形夹持段，一旦出现裂纹就会导致镜身固定松动，观测时出现视场偏移，这时候不需要整体更换整套支架，单独替换损坏的夹持段构件就能恢复整套固定结构的使用性能。这款替换支架的设计完全围绕现有支架的安装边界做匹配，主体采用半圆弧抱合结构，弧面曲率和常规中小口径望远镜的镜身圆柱外径完全贴合，安装时不需要额外打磨弧面，直接扣合在镜身对应位置就能保证贴合面受力均匀，不会出现局部应力集中压伤镜身漆面或者外壳的情况。弧面上方设置的两个平行凸块，

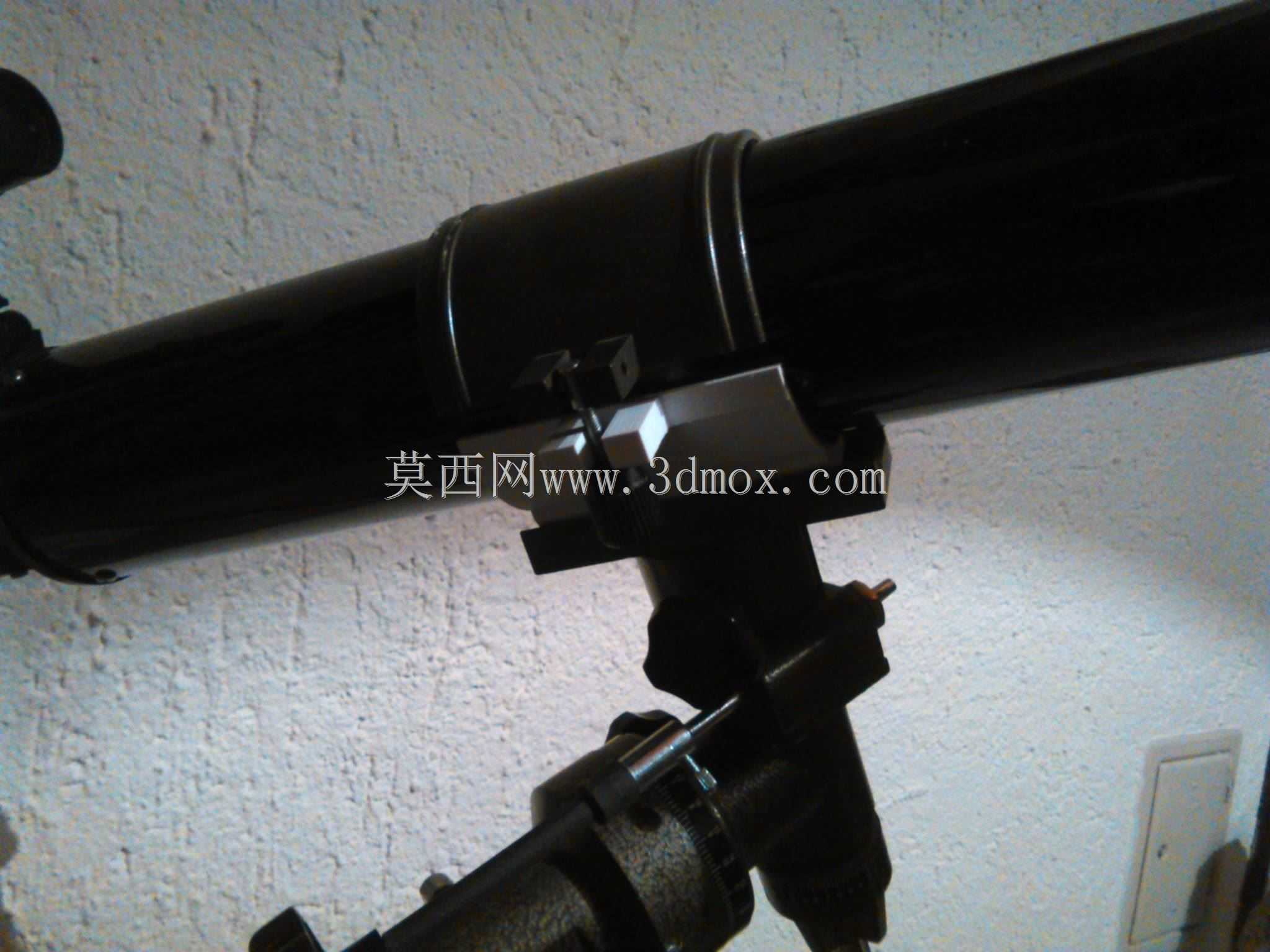

　　是用来和原有支架的俯仰调节座做插接定位的，凸块的厚度、间距完全匹配原有调节座的卡槽尺寸，插接后不会出现旷量，拧紧原有固定螺丝就能保证俯仰调节时的传动精度，不会因为替换件的尺寸偏差出现调节卡顿或者虚位。支架下部的安装平板上，设置了一个居中的圆形通孔和两侧对称的长条形腰孔，居中的圆孔是用来穿设主锁紧螺丝，直接和支架底座的中心螺纹孔对接，承担主要的锁紧拉力，两侧的腰孔则是用来适配不同孔距的底座安装位，哪怕原有底座的安装孔因为加工误差存在小幅偏移，腰孔的调节余量也能保证安装时不需要重新扩孔，直接调整位置就能对齐锁紧，腰孔的长度方向沿着支架的径向设置，调整范围覆盖常规同规格支架的安装孔位公差带。从结构受力角度看，这款支架的壁厚做了针对性优化，弧面段的壁厚比原有损坏件加厚了1.2mm，尤其是弧面和平板衔接的转角位置，做了圆弧过渡处理，避免直角转角处的应力集中，长期承受镜身重量或者户外风载荷的时候，不会在转角位置出现疲劳断裂。平板部分的厚度和原有构件保持一致，保证安装后和底座的贴合面没有间隙，锁紧后不会出现翘曲。实际安装的时候，只需要把原有损坏的夹持段从调节座和底座上拆下来，清理干净结合面的灰尘和残留碎屑，先把上方的两个凸块插入俯仰调节座的卡槽，对准后轻推到位，再把下部平板和底座贴合，先穿入中心的主锁紧螺丝，不要一次性拧紧，调整两侧腰孔的固定螺丝位置，确认支架整体居中、镜身光轴和调节座的回转轴线重合后，再按照对角线顺序依次拧紧所有螺丝，

　　拧紧力矩控制在和原有螺丝的额定力矩一致，避免力矩过大导致塑料或者轻质合金材质的支架出现螺纹滑牙。这款支架除了作为损坏件的替换使用，也可以用来改装自制的观测支架，只要匹配对应的弧面直径和安装孔位，就能快速搭建一套稳定的望远镜固定结构，不需要从零开始设计整个夹持结构，大幅缩短自制设备的加工周期。在户外使用场景下，支架的外露边缘都做了倒角处理，没有尖锐的毛刺，拆装的时候不会划伤手部，也不会刮坏望远镜的配套收纳包。弧面的内侧没有做额外的防滑纹设计，是因为实际安装时会在弧面和镜身之间垫一层薄的橡胶垫片，既可以增加摩擦力防止镜身滑动，也能避免硬质的支架本体和镜身硬接触留下压痕，这个设计细节也和原有支架的安装逻辑保持一致，

　　用户替换的时候可以直接沿用原来的橡胶垫片，不需要额外采购配件。从安装边界来看，这款支架的整体外轮廓尺寸和原有构件完全一致，安装后不会和支架的俯仰调节手柄、水平锁紧旋钮发生运动干涉，整个调节行程范围内都不会出现结构碰擦，保证调节动作顺畅。对于经常在野外开展观测作业的用户来说，单独备一个这样的替换支架，不需要携带整套备用支架，就能应对支架局部损坏的突发情况，大幅降低户外作业的备件负重，也能减少因为设备小故障导致观测任务中断的概率。在工业视觉检测场景里，这类支架也可以用来固定工业远心镜头，只要镜头的外径和支架弧面曲率匹配，就能快速实现镜头的角度调节和固定，腰孔的调节余量也能适配不同安装平台的孔位偏差，不需要额外加工过渡板就能完成安装。
