家具连接用带沉窝多孔金属安装片

　　日常做家具结构设计时，这类带中心沉窝的多孔金属安装片是很常见的连接构件，多数用在板式家具、金属框架家具的节点衔接位置，比如柜体侧板与横撑的连接面、椅凳类家具的座面支撑固定处、壁挂式家具的墙体连接端，都能见到这类构件的身影。它的核心作用是分散连接点的压应力，避免薄板材在螺栓锁紧时出现局部压溃、开裂的问题，同时中心的沉窝结构可以容纳螺栓头或者配套的锁紧垫片，让安装完成后连接面保持平整，不会出现凸起剐蹭或者影响其他部件装配的情况。

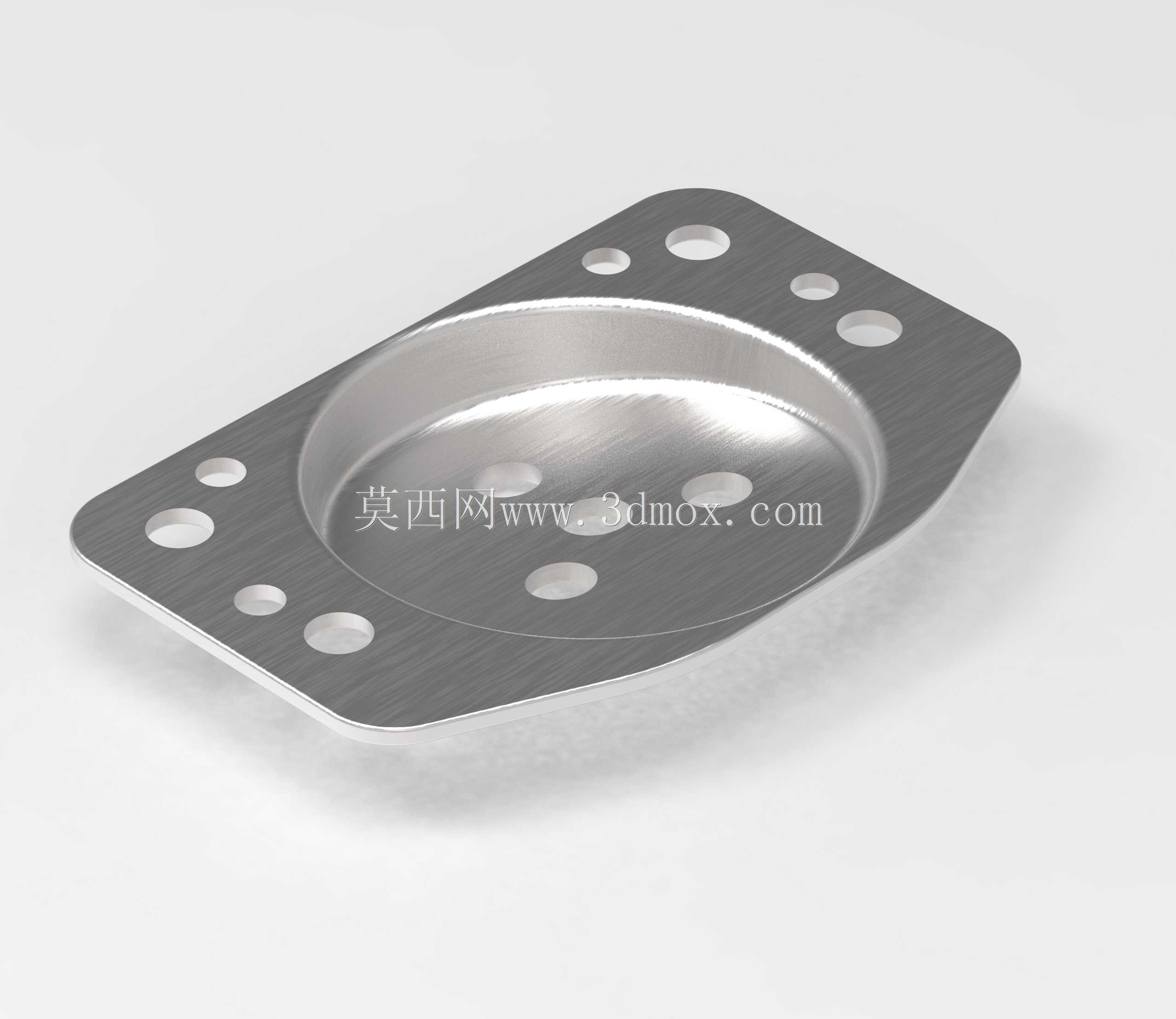

　　从结构设计逻辑来看，这类安装片一般采用冷轧钢板冲压成型，整体轮廓做了切角处理，没有尖锐的直角边，一方面是冲压加工时减少应力集中，避免板材在落料工序出现边缘撕裂，另一方面安装时也能避免划伤操作人员或者家具表面的饰面材料。中心的圆形沉窝是通过拉伸工艺一次成型的，沉窝的深度刚好匹配常用的内六角螺栓头或者圆头十字螺丝的头部高度，安装后螺丝头完全没入沉窝内，不会突出安装片表面，保证相邻部件贴合紧密。

　　周边分布的多个安装孔是按照不同家具的安装孔位通用尺寸设计的，孔径适配常用的自攻螺丝、机丝螺栓规格，孔位的排布兼顾了不同安装场景的需求，不管是横向连接还是纵向固定，都能找到对应的孔位穿入紧固件，不需要现场额外打孔调整，能大幅提升家具装配的效率。安装片的整体厚度一般在1.2mm到2mm之间，根据承重需求选择对应厚度的规格，常规家用家具的连接用1.5mm厚度的规格就足够满足承重要求，承重要求更高的公共区域家具可以选用2mm厚度的版本。

　　实际选型使用时，要注意安装片的外轮廓尺寸不能超过安装面的边界，沉窝的朝向要和螺栓穿入的方向保持一致，避免装反导致螺栓头无法沉入，出现连接间隙。安装时各个孔位的紧固件要均匀锁紧，不要一次性把单个螺丝拧到底，避免安装片受力不均出现翘曲，导致连接面贴合不严。这类构件的表面一般做镀锌或者喷塑处理，镀锌版本适合用在柜体内部等不外露的位置，防锈能力强成本低，喷塑版本可以匹配家具的饰面颜色，用在外露的连接位置不会影响整体外观。

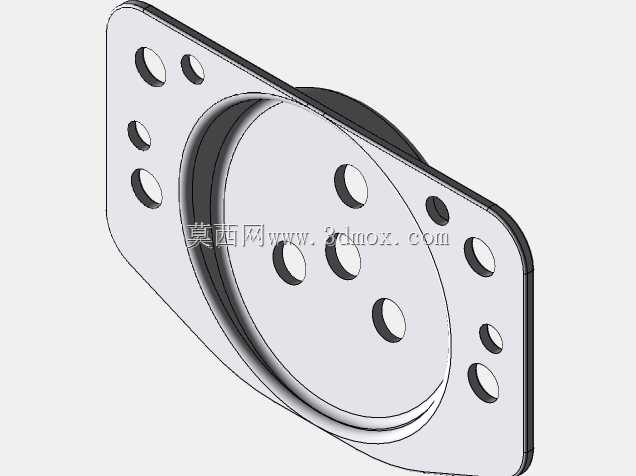

　　在三维建模过程中，要注意还原沉窝位置的拉伸圆角，不能直接做直角沉台，否则和实际加工工艺不符，生产时会出现开裂问题，周边的安装孔要做去毛刺的倒角处理，对应实际生产中的孔位倒角工序，避免孔边的锐边割伤安装人员。整体轮廓的切角角度一般控制在45度，切角的大小根据安装片整体尺寸调整，保证边缘过渡平滑，没有突兀的棱角。建模时还要注意安装片的平面度要求，正常冲压完成后平面度公差要控制在0.2mm以内，保证安装时能和被连接件完全贴合，不会出现局部间隙导致连接松动。
