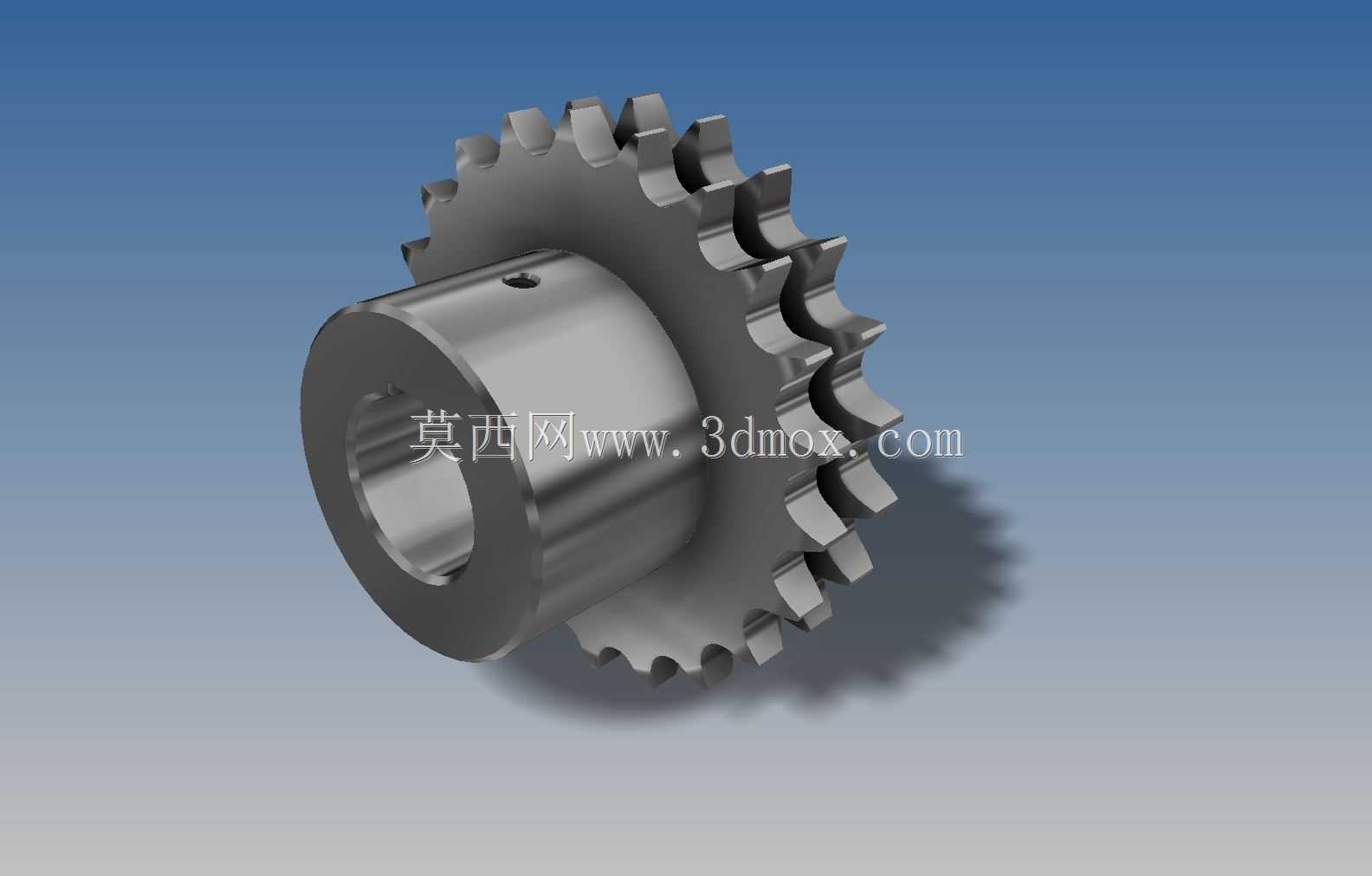

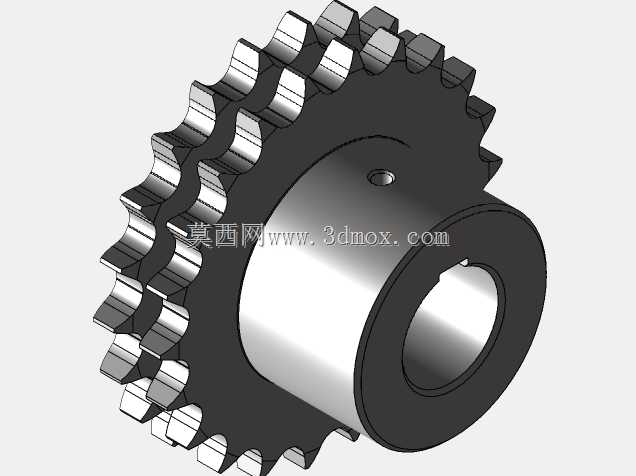

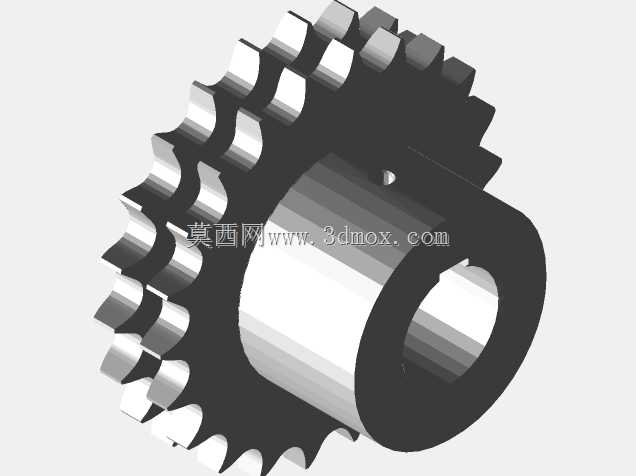

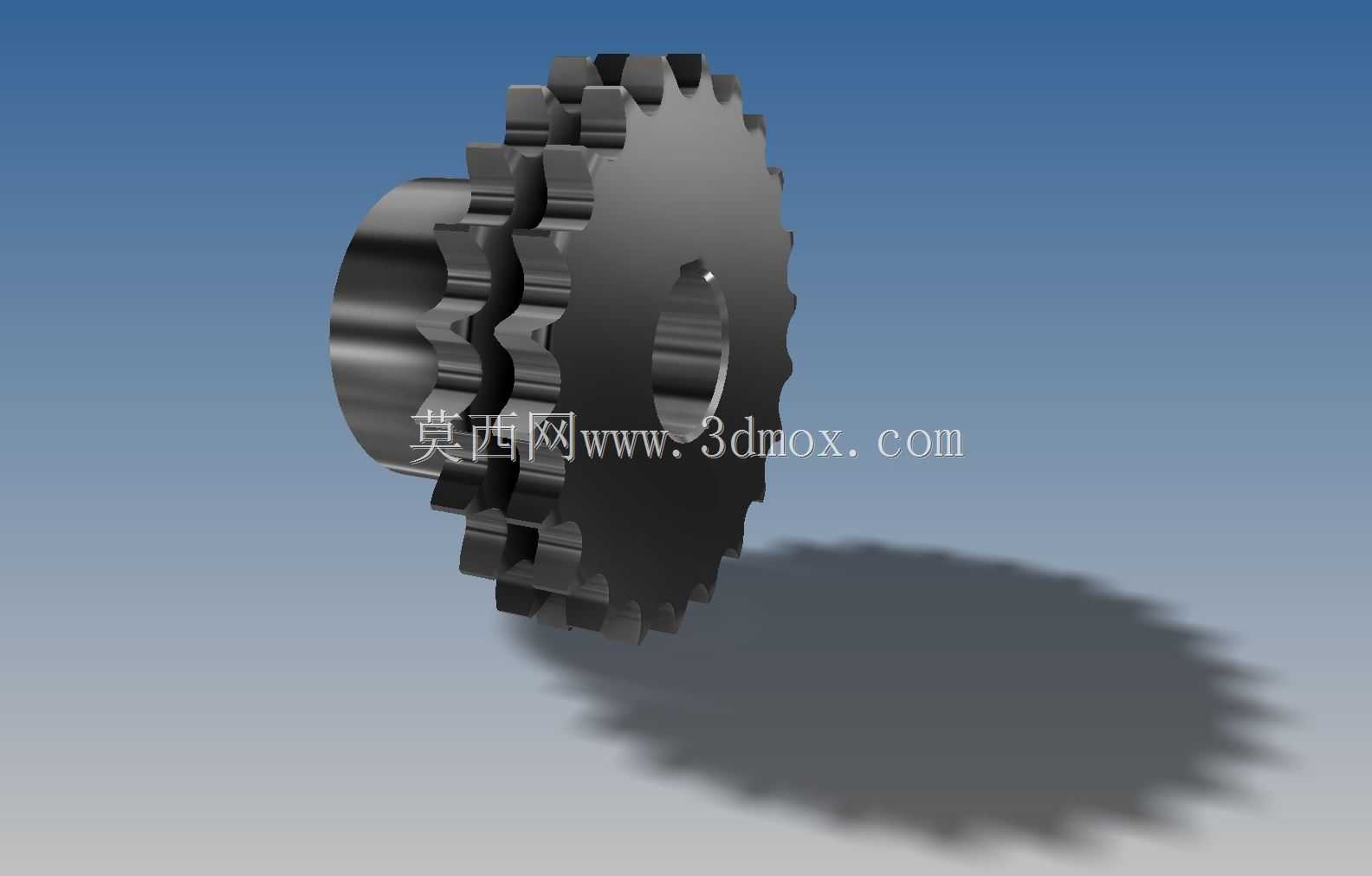

12B规格22齿双排传动链轮结构设计

　　在各类需要大扭矩传递的工业传动场景中，双排链轮始终是兼顾传动稳定性与载荷能力的核心零件，这款适配12B链条的22齿双排链轮，主要面向中等载荷、连续运转的传动工况设计，常见于包装输送线、轻工自动化设备、农用作业机械以及小型机床的进给传动单元中。不同于单排链轮的载荷集中特性，双排结构可将链条施加的啮合力均匀分摊到两排齿面上，单齿承受的接触应力可降低近四成，能有效延长齿面的磨损周期，尤其适合存在一定冲击载荷、启停较为频繁的传动工位。从实际使用场景来看，这类链轮常搭配张紧机构共同装配，在输送线的驱动端作为主动轮使用时，可通过键连接与驱动轴实现周向固定，轮毂端的轴向定位台阶可直接贴合轴肩完成安装定位，无需额外加装轴套调整位置，

　　能减少装配环节的累计误差。设计过程中首先要匹配12B链条的节距参数，齿形轮廓采用三圆弧一直线的标准齿形绘制，保证链条滚子进入啮合时能顺畅滑入齿槽，避免卡滞、跳齿问题；两排链轮的齿向相位完全对齐，确保双排链条的两侧链节能同时进入啮合状态，不会出现单侧受力偏载的情况。轮毂部分采用阶梯式结构，靠近齿盘的一侧直径较大，可提升与轴配合段的支撑刚度，远离齿盘的一侧做收窄处理，既可以减轻整体零件重量，也能为轴端的锁紧螺母预留安装空间，不会与周边的轴承座、机架结构产生干涉。齿面与轮毂的过渡位置设置了均匀的圆角，可消除应力集中隐患，在承受交变载荷时不会在过渡位置萌生疲劳裂纹。从安装边界来看，这款链轮的内孔尺寸适配常用的中径传动轴，

　　键槽采用标准平键槽规格，装配时无需额外做非标加工；齿顶圆直径经过严格核算，在保证齿根强度的前提下控制外径尺寸，避免运转过程中与链条护罩、机架横梁发生刮碰；两排齿的间距严格匹配12B双排链条的排距参数，装配后链条不会出现侧向偏移，运转过程中链节与齿面的接触位置始终处于齿宽中心区域，可减少侧向磨损。实际选型应用时，这类链轮适合线速度在每秒5米以内的传动场景，当作为从动轮使用时，可配合单向轴承实现止逆功能，适配需要防止反转的倾斜输送工位。齿部的加工精度控制在中等精度等级，既能满足常规工业传动的平稳性要求，也不会过度提升加工成本，适合批量配套使用。链轮的整体结构做了等强度优化，轮毂的厚度、齿根的厚度都经过载荷验算，在额定扭矩下不会出现断齿、

　　轮毂开裂的失效形式，日常维护时仅需定期检查齿面磨损量，当齿厚磨损量超过原厚度的15%时再做更换即可，维护成本相对较低。在三维建模过程中，齿形部分通过参数化方程生成轮廓，再通过阵列、拉伸、布尔运算完成整体结构构建，所有倒角、圆角、键槽特征都完全按照实际加工工艺设置，模型可直接导入工程图模块生成加工图纸，也可用于装配仿真验证，检查与周边轴系、护罩、张紧轮的位置关系，提前规避装配干涉问题。不同于非标定制的特种链轮，这款标准规格的双排链轮通用性较强，可直接替换同参数的现有失效零件，无需重新设计适配结构，能大幅缩短设备维修的停机周期。
