100x50规格2.54间距FR4通用实验PCB板

　　在电子电路原型验证、实验室电路搭试、小批量功能样机调试的场景里，这类通用PCB板是结构设计、电子调试人员手边常备的基础载体，区别于定制开版的印刷电路板，它不需要提前绘制走线制版，能快速完成元器件的搭焊与功能验证，大幅缩短前期原理验证的周期。这款板件采用FR4环氧玻璃布基材，这是电子行业应用最广泛的PCB基材，具备稳定的电气绝缘性能、足够的机械强度，能耐受常规焊接温度下的热冲击，不会因为多次拆焊元器件出现基材分层、变形的问题，适配实验室常用的锡焊、热风枪拆焊等操作场景。板件整体外形尺寸为100mm×50mm，属于中小规格的通用板型，既可以容纳多颗直插元器件完成中等复杂度的电路搭试，也不会因为尺寸过大占用过多安装空间，

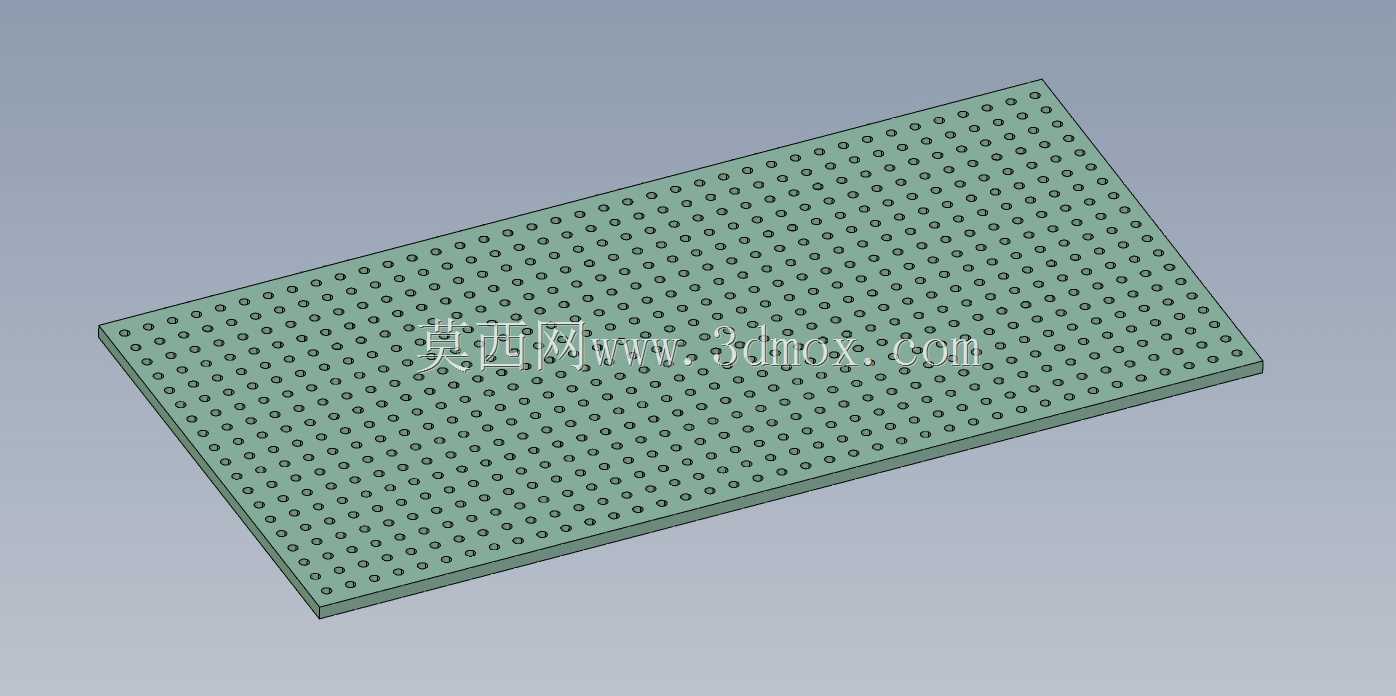

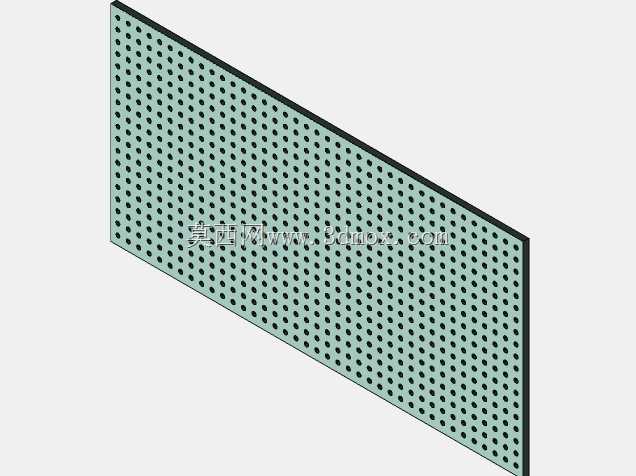

　　不管是放在实验台搭试临时电路，还是嵌入小型设备内部做功能验证板，都能适配对应的安装边界。板上的钻孔采用标准2.54mm栅格排布，这是直插电子元器件最通用的引脚间距规格，不管是常规的直插电阻、电容、二极管、三极管，还是DIP封装的集成芯片、排针排母接插件，都能直接对准孔位插装，不需要额外扩孔或者调整孔位，孔直径为1.0mm，刚好匹配绝大多数直插元器件的引脚直径，插装后引脚与孔壁的间隙合适，既能保证焊锡顺利浸润形成可靠焊点，也不会因为间隙过大导致元器件插装后歪斜，影响焊接可靠性。从设计思路来看，这款板件没有预设固定走线，整板全区域布满等间距钻孔，给使用者留足了布线自由度，使用者可以根据自己的电路原理，通过焊锡在板的铜箔面连通对应孔位，

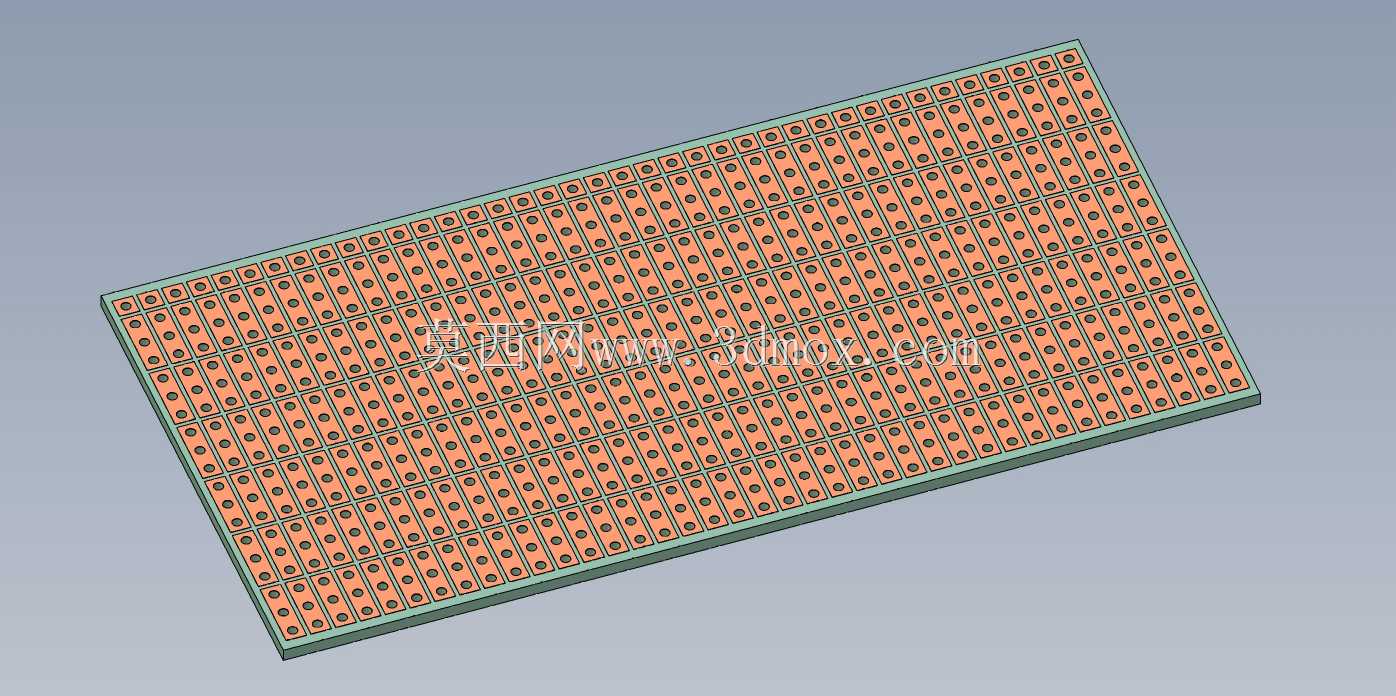

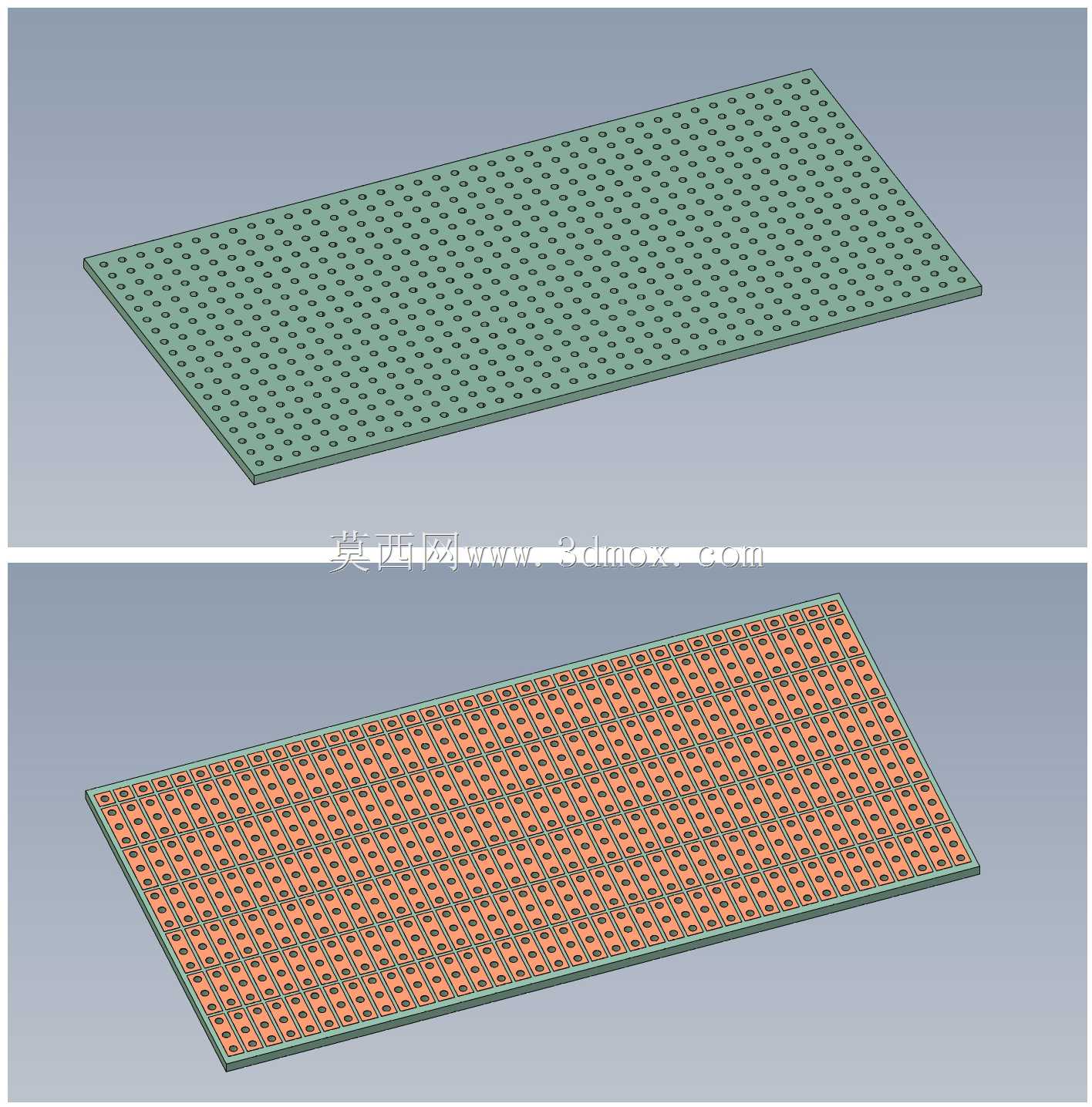

　　或者搭配飞线完成电路连接，完全不受定制PCB固定走线的限制，特别适合原理验证阶段频繁调整电路方案的场景，哪怕临时更换元器件、调整接线走向，都能快速完成修改，不需要重新制版。板件的基材厚度采用常规PCB的标准厚度，具备足够的刚性，日常拿取、焊接操作时不会轻易弯折，能保证板上焊点的可靠性，不会因为板件形变导致焊点开裂、元器件引脚脱焊。在实际使用中，这类板件除了实验室电路原型验证，还常被用于小型电子制作、学生电子竞赛作品搭试、设备维修时的临时替代电路板，甚至部分小批量定制的简易功能设备，也会直接采用这类通用板焊接后装入设备外壳，省去开版的成本与周期。板的两面分别为阻焊层与铜箔层，绿色阻焊层可以防止焊接时相邻焊点意外短路，

　　铜箔面的每个钻孔周围都带有独立焊盘，焊接时焊锡会附着在焊盘上，形成牢固的电气连接与机械固定，不需要额外处理铜箔表面。在安装适配性上，100×50mm的尺寸可以匹配市面上多数通用PCB安装支架、塑料外壳的安装槽位，板的边缘预留了足够的空间，使用者可以根据安装需求在边缘加工安装固定孔，不会破坏板上的钻孔栅格区域，不管是采用螺丝固定、铜柱支撑还是卡槽固定的方式，都能找到合适的固定位置。不同于定制PCB需要经过绘图、制版、打样的长周期，这类通用板可以即拿即用，对于需要快速验证电路功能的研发场景来说，能极大提升研发效率，避免因为等待PCB打样拖慢项目进度。同时FR4基材的耐温特性、绝缘特性也能满足常规工业环境下的使用要求，哪怕是在工业设备内部做临时功能验证板，也能稳定承受设备运行时的温度变化与电磁环境，不会出现基材性能下降导致的电路故障。板上的钻孔排布精度经过校准，每个孔的位置都严格对齐2.54mm栅格，不会出现孔位偏移导致的多引脚元器件无法插装的问题，哪怕是引脚数量较多的DIP封装芯片，也能顺利对准所有孔位插装，不需要强行掰正引脚，避免元器件引脚受损。
