传感器安装用钣金折弯金属支架结构

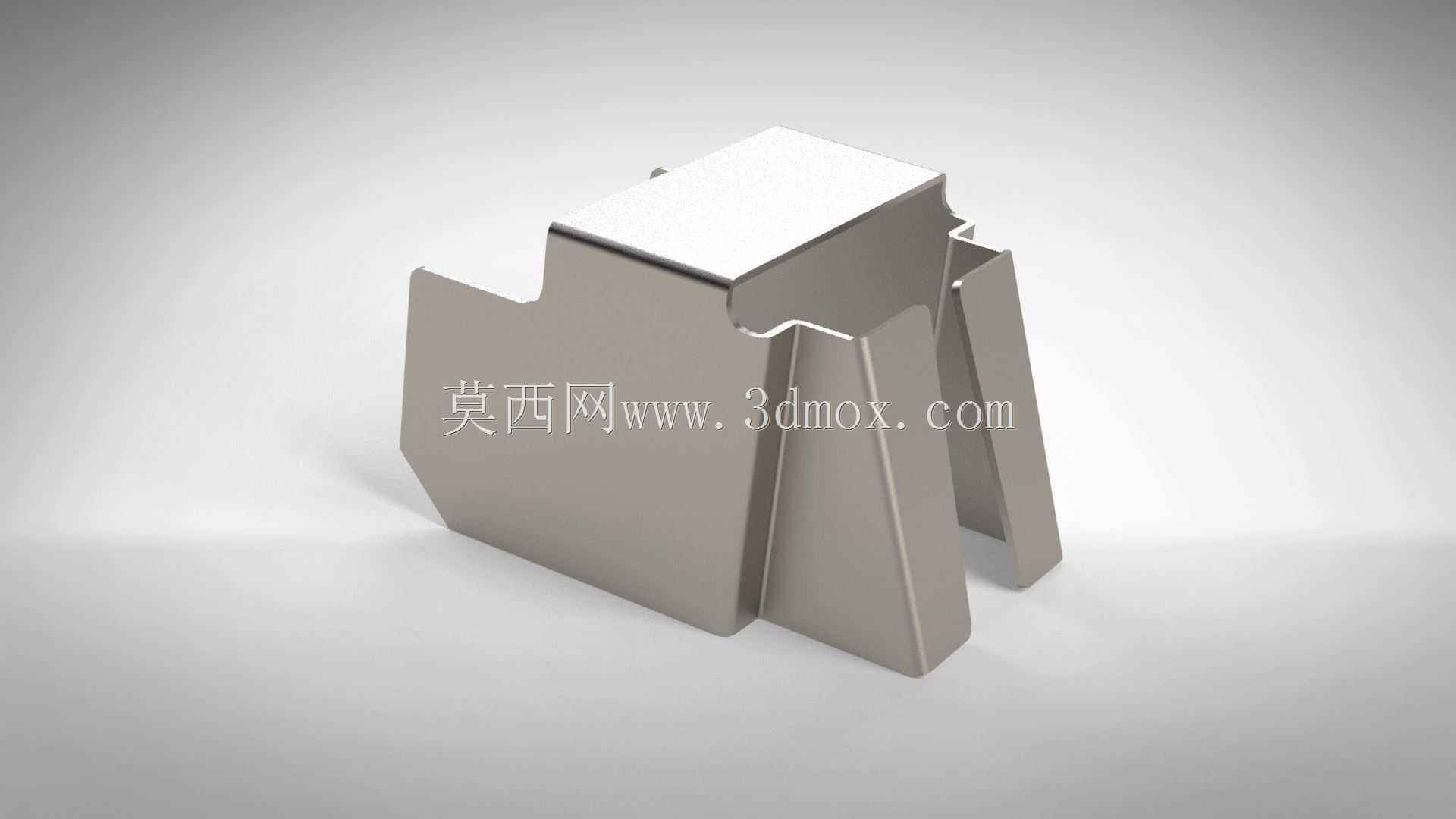

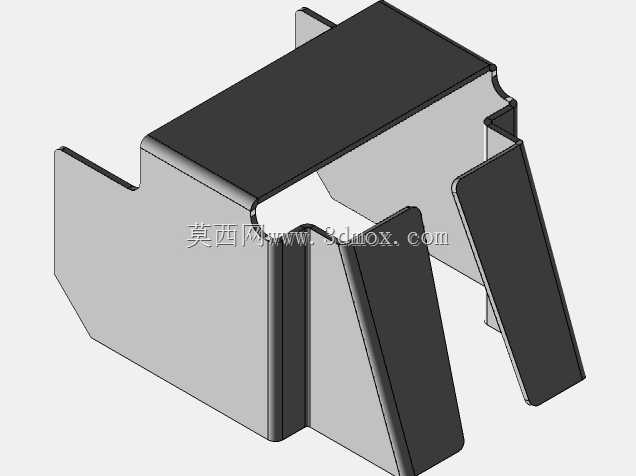

　　这类钣金折弯成型的金属支架，核心应用场景集中在工业传感检测工位的硬件固定环节，常见于自动化生产线的工件到位检测、位移传感、光电感应单元的安装载体，也会配套在仪器仪表类设备的内部传感组件固定工位，用来承接传感器本体，抵消设备运行过程中产生的振动传导，保证传感检测的精度稳定性。从结构功能来看，该支架采用一体化钣金折弯工艺成型，没有额外的拼接焊缝，整体刚性表现更稳定，不会因为长期受设备振动影响出现连接松动的问题。支架上部的平整顶面是传感器的核心安装面，加工时需要保证该平面的平面度公差，避免传感器安装后出现倾斜，导致检测光束或者感应面偏离预设检测位置；下部的多道折弯立边一方面起到加强筋的作用，提升整体结构的抗形变能力，

　　另一方面预留的卡槽结构可以直接卡接在设备的型材安装轨上，减少额外的固定紧固件数量，提升现场安装的效率。设计这类支架的时候，首先要匹配对应传感器的安装孔位尺寸，上部安装面的开孔位置需要和传感器底部的固定螺孔完全对齐，同时要预留出传感器接线的走线空间，避免折弯边挤压线缆造成绝缘层破损。折弯工序的设计需要考虑钣金材料的回弹系数，根据选用的金属板材厚度调整折弯角度补偿值，保证成型后各立边的垂直度符合安装要求，不会出现支架安装后倾斜的问题。安装边界方面，这类支架的整体外形紧凑，不会占用过多的设备安装空间，下部的卡接结构适配常规的工业铝型材安装槽，也可以根据实际安装需求在立边上加工额外的固定孔，采用螺栓锁紧的方式固定在设备机架或者安装面板上。

　　支架的折弯间隙设计需要避开设备内部的其他运动部件，保证传感器安装后，检测端的视野不会被支架自身结构遮挡，同时要预留出传感器的调整空间，方便现场调试时微调传感器的检测角度和位置。从实际使用的角度出发，这类钣金支架的边角位置都做了折弯钝边处理，不会出现锋利的锐边，避免现场安装调试人员被划伤，同时一体化的结构没有多余的突出部件，不会在设备运行过程中勾挂周边的线缆或者其他零部件。在材料选择上，这类支架通常选用冷轧钢板加工，表面做防锈处理，能够适应多数工业车间的常规使用环境，不会因为短期的潮湿环境出现锈蚀，影响结构强度和安装精度。
