5.5x2.5规格面板安装金属DC电源插座

　　在各类台式测试仪器、工业控制终端、外置供电型通讯设备、小型机电装置的供电接口设计中，面板安装式DC电源插座是应用频次极高的互连部件，这类部件承担着外部直流电源到设备内部电路的电力传输功能，其结构可靠性直接决定设备供电链路的稳定性，一旦出现接触不良、固定松脱、插合错位等问题，轻则导致设备供电中断重启，重则可能因接触电阻过大引发接插件发热，带来安全隐患。本次涉及的这款DC电源接插件，适配5.5mm外径、2.5mm内径的标准DC公头，是当前直流供电场景中应用最广泛的接口规格之一，额定承载能力覆盖30V电压、5A电流的常规直流供电需求，能够满足绝大多数中小型电子、机电设备的供电输入要求。

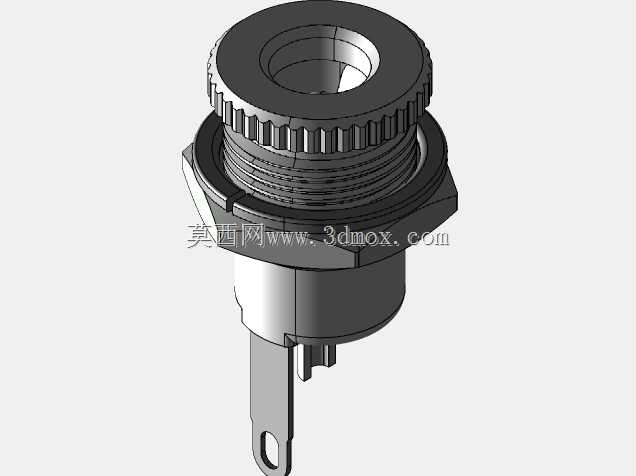

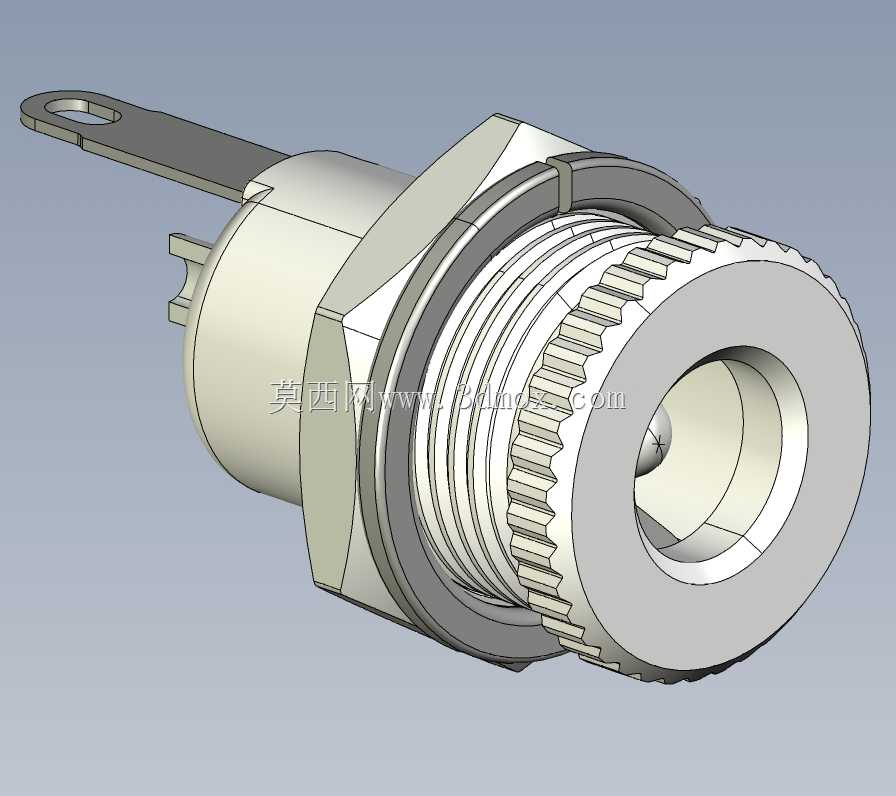

　　从结构设计来看，这款插座采用全金属外壳搭配绝缘内芯的组合方案，外壳选用易切削的铜合金材质加工，表面做镀镍处理，既具备足够的结构强度应对反复插拔的磨损，也能在工业环境下具备基础的防氧化、抗腐蚀能力；内部导电接触件采用弹性铜材冲压成型，插合时能与公头插针、外壁形成稳定的多点接触，降低长期使用后的接触电阻漂移问题。安装固定方式采用面板开孔后螺纹锁紧的结构，插座主体自带外螺纹段，配套的锁紧螺母为滚花设计，既可以用工具拧紧实现高可靠性固定，也能在无工具场景下手拧完成临时装配，螺母与设备面板之间可根据防护需求加装橡胶密封垫片，提升安装位置的防尘、防泼溅能力。

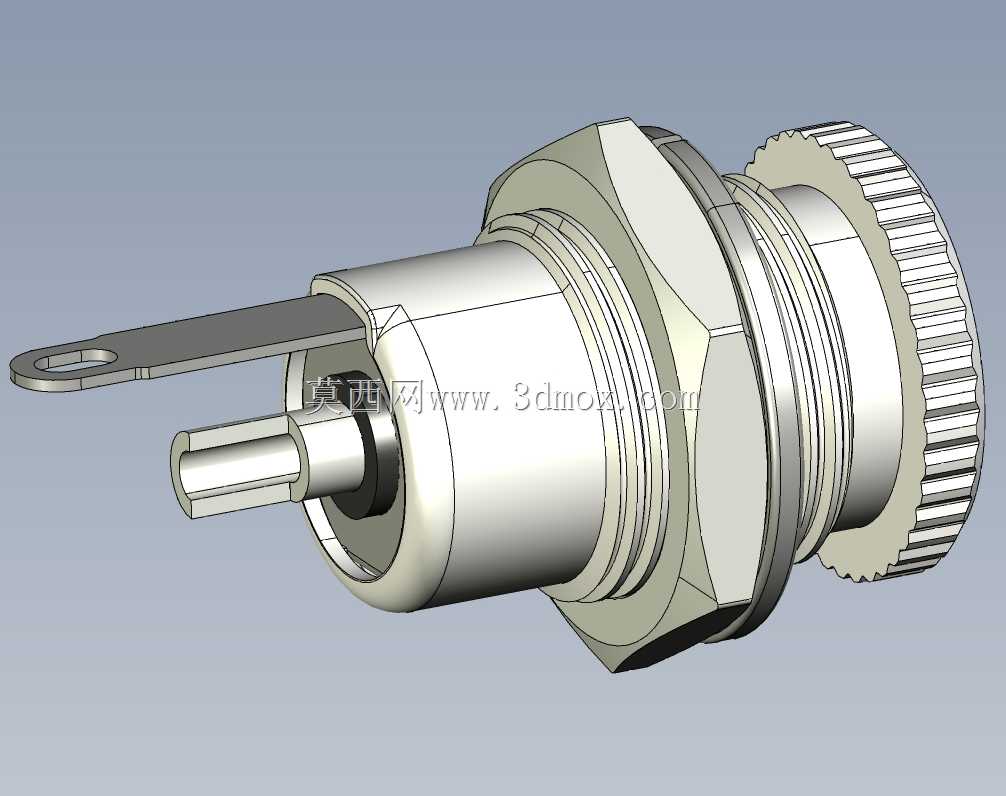

　　从安装边界尺寸来看，这款插座的面板开孔直径适配标准的DC座安装开孔尺寸，螺纹段长度能够覆盖1mm到3mm厚度的常见设备面板，包括金属钣金面板、塑料注塑面板、亚克力面板等多种材质的设备外壳都能兼容；插座尾部的焊片采用长短区分的极性设计，长焊片对应电源正极、短焊片对应电源负极，避免生产装配过程中出现极性接反的问题，焊片表面做镀锡处理，能够适配手工焊接、波峰焊接等多种焊接工艺，焊接时的耐热性能满足常规电子装联的温度要求，不会出现高温下绝缘件变形、接触件移位的问题。

　　在实际选型应用中，这类插座常被用于需要在设备外壳面板上预留直流供电输入接口的场景，比如实验室用的直流稳压电源输出端、小型工控机的供电输入口、外置电源供电的传感器变送装置、桌面型3D打印机的电源接口、便携式检测仪器的充电接口等。设计选型时需要注意，插座的插合深度要与配套公头的插合长度匹配，避免出现插合不到位导致的接触不良，或是插合过深顶坏内部绝缘件的问题；固定螺母的拧紧扭矩需要控制在合理范围，对于塑料面板尤其要注意不能过度拧紧，防止面板开裂导致固定失效。

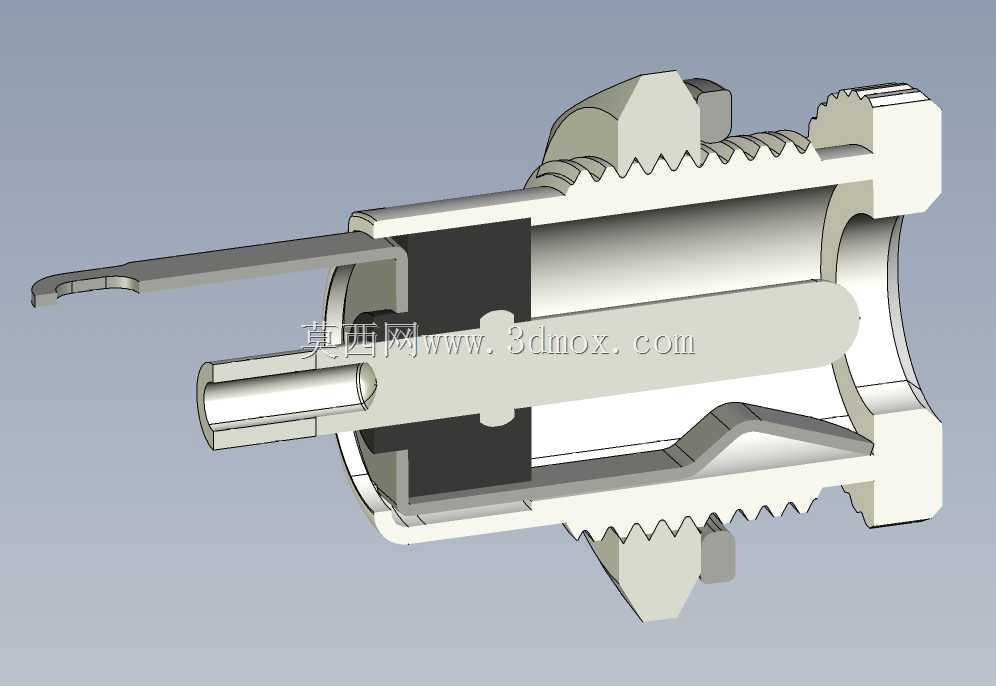

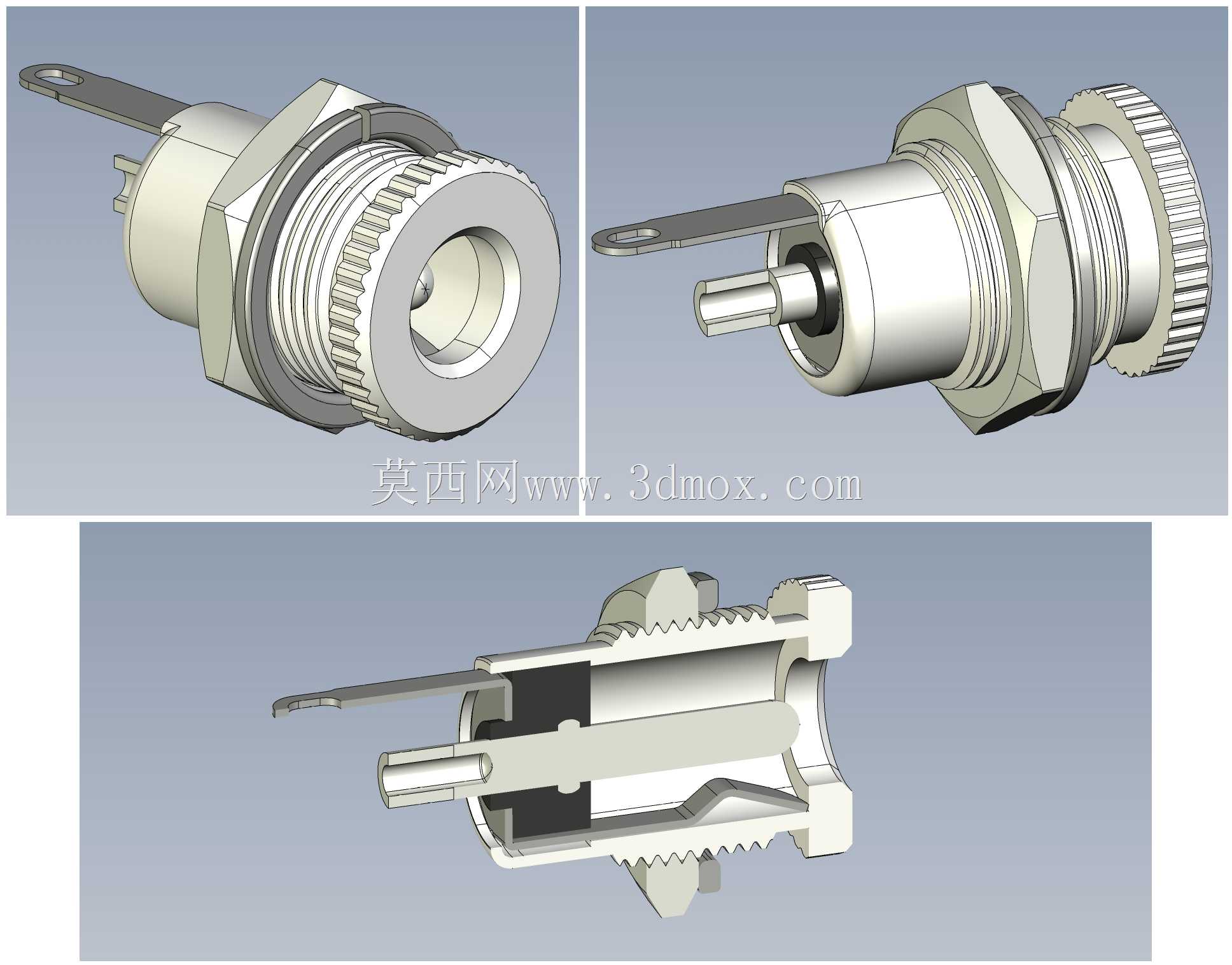

　　从三维建模的角度来看，这款插座的模型完整还原了内部的接触件结构、绝缘隔层、螺纹段、滚花螺母、尾部焊片的所有细节，不仅可以用于设备外壳的开孔干涉检查、装配位置模拟，也能用于生成产品装配说明书中的爆炸视图、接线示意图，甚至可以作为结构设计教学中的典型接插件案例，帮助初学者理解面板式接插件的固定逻辑、极性设计、插合匹配的相关设计要点。模型中还原的内部剖面结构，能够让设计人员直观看到公头插入后与内部接触件的配合位置，在进行设备内部结构排布时，可以提前预留焊片的接线空间、导线的弯折半径，避免出现装配时导线与内部其他部件干涉、焊片接线后与外壳短路的问题。

　　在实际生产验证环节，这类插座的插拔寿命通常能达到5000次以上，能够覆盖设备全生命周期的插拔使用需求，金属外壳的设计还能提供一定的电磁屏蔽能力，减少供电链路引入的电磁干扰，对于有一定EMC要求的工业设备来说，这种全金属外壳的DC插座比全塑料外壳的产品具备更好的适配性。需要注意的是，在大电流持续供电的场景下，需要校核接触件的载流温升，确保在5A额定电流下的温升不超过材料的耐热阈值，避免长期高温工作导致绝缘件老化加速，影响产品使用寿命。
