奇幻风格水晶剑造型创意三维设计

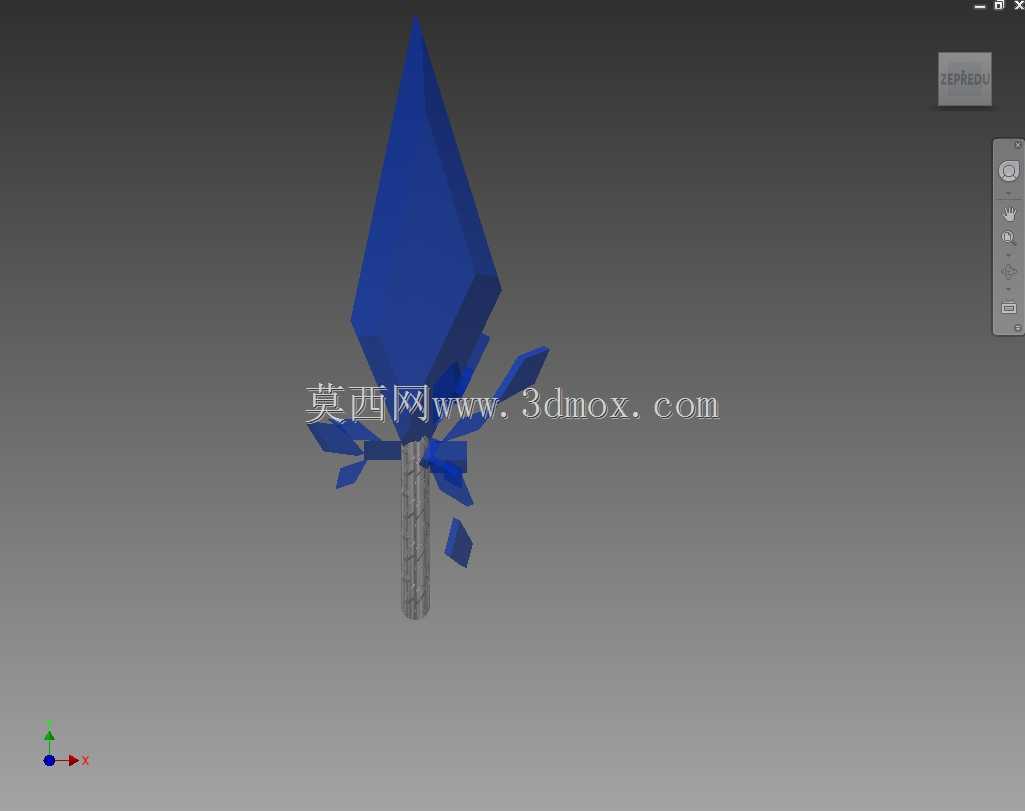

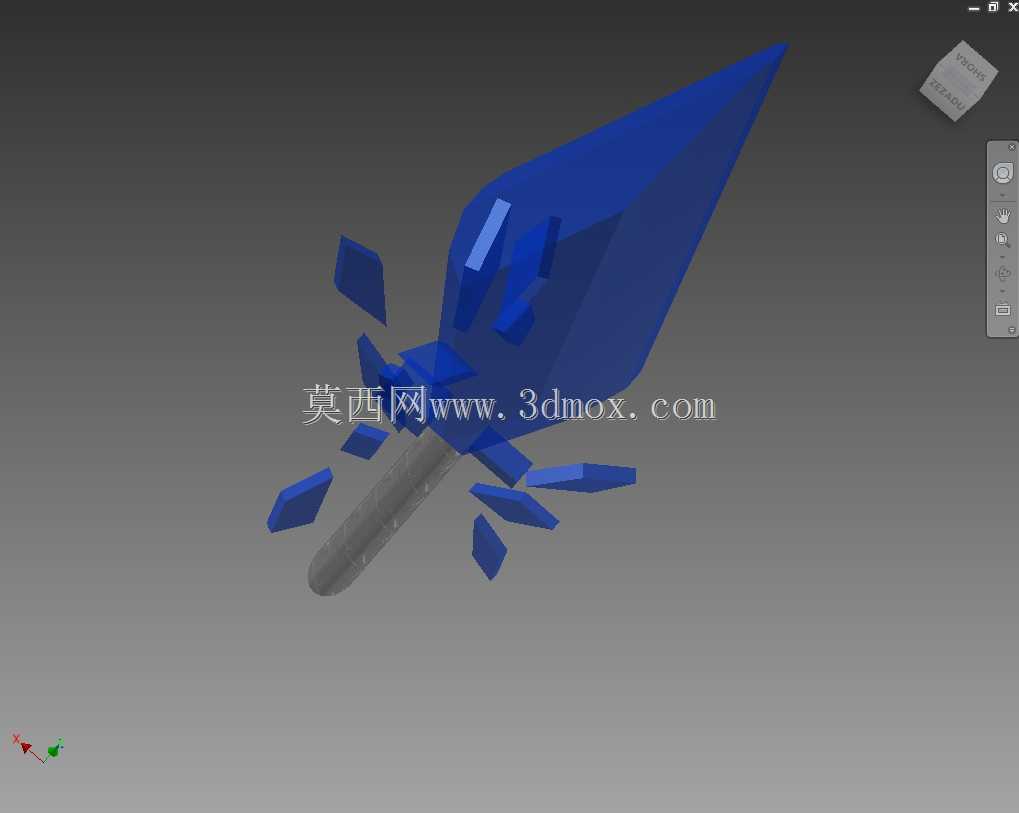

　　这款水晶剑造型的三维结构设计，最初的构思来源于奇幻题材内容创作领域的道具落地需求，在实际的项目应用中，这类造型结构既可以作为文创周边开发的结构原型，也能为主题展陈、沉浸式场景搭建提供可落地的三维参照，甚至可以作为3D打印定制手办、影视道具预演的基础结构文件使用。从结构设计的思路来看，整体造型没有采用传统金属长剑的对称厚重结构，而是将剑身部分做了多面棱体的切割处理，模拟天然水晶的不规则晶簇生长形态，棱面的夹角经过反复调整，既保证视觉上的通透锐利感，也避免了结构上出现过于单薄的锐角，防止后续加工或者实体输出时出现结构断裂的问题。剑柄部分采用了和剑身晶体质感形成差异化的柱形纹理结构，表面做了细微的凹凸肌理处理，

　　握持区域的直径控制在符合人体工程学的32mm区间，整剑的总长度控制在420mm左右，剑身最大宽度为85mm，安装边界上如果作为展陈摆件使用，配套底座的预留安装位直径不小于60mm即可满足稳定放置的需求，如果作为手持道具使用，整体重量通过内部空心结构的设计控制在800g以内，长时间握持也不会产生明显的负重感。在功能特性的设计上，剑身的多面棱体结构预留了后期加装透光材质的空间，棱面的厚度统一控制在3mm，既满足亚克力、树脂等透明材质的注塑或者3D打印加工要求，也能在内部加装LED光源的时候，通过棱面的折射产生类似水晶色散的视觉效果。剑柄和剑身的连接位置做了隐藏式的卡扣结构，没有外露的连接缝，保证整体造型的完整性，

　　连接部位的插拔力控制在15N左右，既不会因为外力轻易脱落，也方便后期拆分进行内部元器件的更换或者表面涂装处理。从实际应用的场景拓展来看，这个结构除了作为道具使用之外，还可以通过等比例缩放调整尺寸，缩小到100mm长度的时候可以作为桌面装饰摆件、文创挂饰的结构原型，放大到1200mm长度的时候可以作为主题场馆的装饰雕塑结构使用，不同尺寸下的结构壁厚会按照缩放比例做对应调整，保证不同尺寸下的结构强度都能满足使用场景的要求。设计过程中特意规避了传统剑类造型的平直剑身设计，在剑身靠近护手的位置做了不规则的碎晶延伸结构，这些碎晶结构和主剑身做了一体化的连接处理，每个碎晶的根部都做了R2的圆角过渡，避免应力集中导致的结构损坏，

　　碎晶的伸出长度控制在15-25mm之间，不会因为突出过多导致磕碰损坏，也能强化整体的水晶生长的视觉特征。在结构校验的过程中，针对不同加工工艺做了对应的结构适配，如果采用CNC加工透明亚克力材质，所有棱面的拔模角度控制在1.5度，满足加工时的走刀要求；如果采用光固化3D打印制作树脂原型，所有悬空结构的支撑角度都大于45度，减少后期支撑去除的工作量，也能保证表面的光洁度；如果作为注塑量产的文创产品结构，壁厚的均匀性控制在±0.2mm以内，避免注塑过程中出现缩痕、翘曲的问题。整体造型的重心位置设计在距离剑柄尾部120mm的位置，正好落在握持区域的中心位置，不管是作为手持道具还是摆件放置，都能保证良好的平衡感，不会出现头重脚轻的问题。护手位置没有采用传统的横向突出结构，而是用和剑身一体的晶簇结构替代，既保留了护手的防护功能，也和整体的水晶造型风格保持统一，不会出现风格割裂的问题。
