适配3D打印的1:6比例双刃战斧结构设计

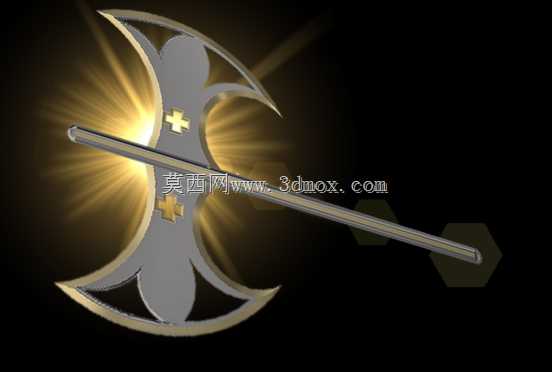

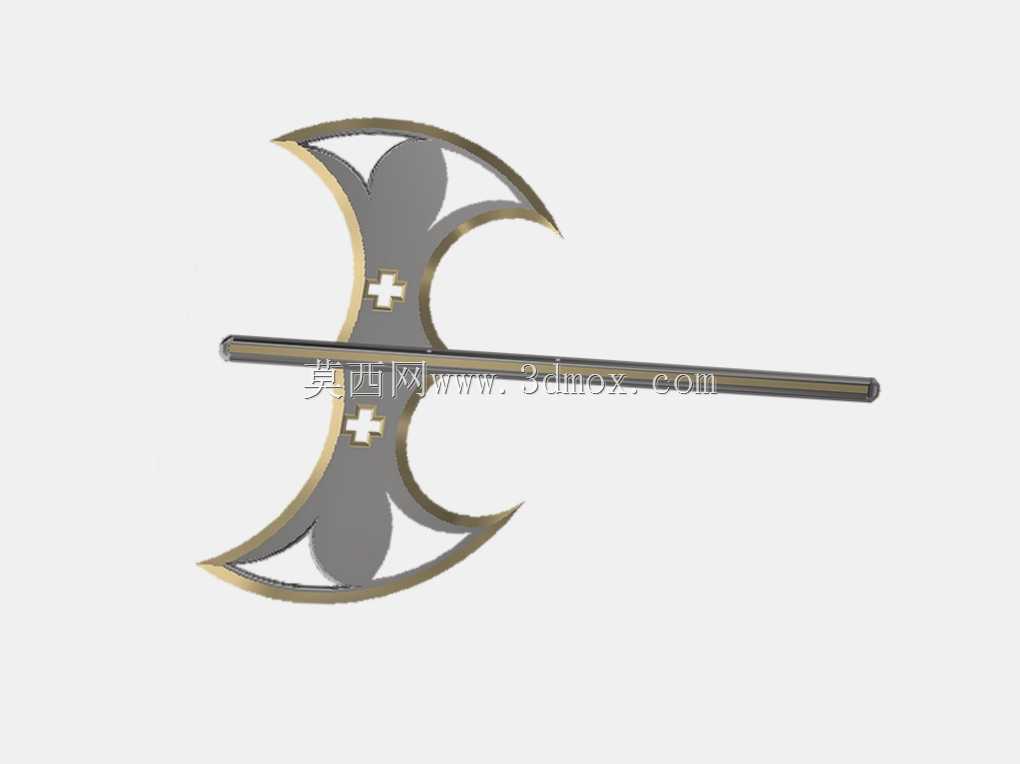

　　本次设计的双刃斧结构，核心面向桌面级FDM与光固化3D打印场景做适配，整体采用1:6的缩放比例，可直接匹配主流12寸可动兵人、桌面微缩场景的装配需求，也可作为独立文创摆件做后处理上色。从结构设计逻辑来看，斧身采用对称双刃布局，区别于传统单刃斧的偏重结构，双侧刃部的重心沿斧柄中轴线完全对称，打印完成后无需额外做配重调整即可实现平稳放置，不会出现单侧偏斜倾倒的问题。斧刃部分做了0.8mm的厚度收边，既保留了冷兵器刃部的视觉锐利感，又避免了3D打印过程中薄壁结构易翘曲、易断尖的问题，刃部与斧身主体的过渡圆角设置为R1.2，可有效降低打印层间应力集中，减少后处理打磨时的崩边概率。斧身中部的装饰性十字凸起，采用与斧身一体打印的结构设计，

　　凸起高度设置为1.5mm，既保证了装饰细节的辨识度，又不会因为凸起过高增加打印支撑的用量，该位置在打印摆放时可将斧身侧置，让十字结构沿Z轴方向成型，完全无需额外添加支撑即可获得光滑的表面效果。斧柄部分采用圆柱形等截面设计，直径设置为6mm，长度按照1:6比例缩放后为128mm，柄尾做了R3的圆弧收头，避免尖锐边角在日常拿取时造成划伤，同时柄身与斧身的连接位置采用了嵌入式过盈配合结构，斧身的安装孔直径比斧柄直径小0.2mm，打印完成后可直接通过按压实现牢固装配，无需额外添加胶水粘接，也方便后续拆分做分色喷涂处理。从实际应用场景来看，该结构除了适配兵人配件、微缩场景搭建之外，也可作为3D打印入门的练习模型，整体结构无复杂内凹曲面，

　　打印摆放时可选择斧柄沿Z轴平躺放置，配合树状支撑即可完成全结构打印，支撑拆除后仅需少量打磨即可获得完整外观。设计过程中充分考虑了不同3D打印设备的成型边界，整体模型的最小壁厚不小于1.2mm，最小细节尺寸不小于0.8mm，完全适配0.4mm喷嘴的FDM设备以及常规精度的光固化设备的成型能力，不会因为细节过小导致打印失败。斧身的轮廓曲线经过多次调整，双侧斧刃的外伸长度控制在32mm，整体斧身最大宽度为64mm，安装到斧柄上之后的整体重心位于斧身中点下方12mm的斧柄位置，拿取时的配重手感均衡，不会出现头重脚轻的问题。针对打印后处理的需求，所有外露表面均做了0.3mm的打磨余量预留，尤其是刃部的曲面位置，打磨时可顺着曲面弧度操作，

　　不会因为余量不足磨穿刃部轮廓。斧身与斧柄的拆分面设置在斧身的中心对称面上，拆分后两个零件均无倒扣结构，打印时无需做拆分件的内部支撑，进一步降低了打印的材料消耗与后处理工作量。从结构强度角度考虑，斧身内部采用实心填充设计，按照1:6的比例打印完成后整体重量约为45g，拿取时有足够的坠手感，不会因为过于轻薄显得廉价，同时实心结构也避免了薄壁空心结构在受到轻微磕碰时易凹陷开裂的问题。刃部的非切削侧做了加厚处理，厚度从刃尖的0.8mm逐步过渡到与斧身连接位置的5mm，形成均匀的厚度变化梯度，既保证了视觉上的刃部锋利感，又有足够的结构强度，日常摆放、拿取过程中不会因为轻微触碰出现刃部断裂的问题。
