多规格公制Z型檩条结构三维设计

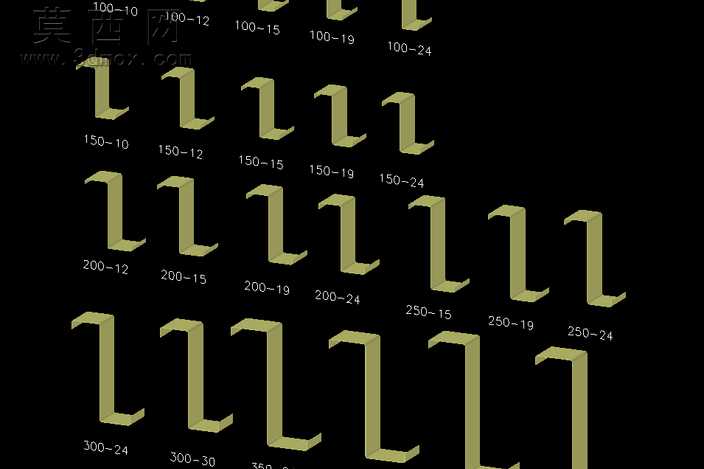

本次设计的公制Z型檩条系列构件，采用三维参数化建模方式完成全规格覆盖，建模过程中严格遵循公制单位体系，以冷弯薄壁型钢的成型逻辑为核心搭建模型结构。首先梳理全系列檩条的规格参数，从截面高度100mm到300mm区间，匹配不同的翼缘宽度与壁厚参数，每一个规格的模型都对应实际工程中常用的檩条尺寸，确保模型尺寸与实际生产的构件参数完全一致。建模时先绘制单根檩条的截面轮廓，通过拉伸特征生成基础实体，再针对Z型檩条的折边结构做细节处理，还原冷弯成型过程中的弯折圆角特征，避免尖锐直角不符合实际加工工艺的问题。材质方面赋予模型哑光金属质感，模拟镀锌型钢的表面肌理，渲染时采用深色背景突出构件的轮廓形态，将不同规格的檩条按尺寸梯度有序排布，清晰展示各规格之间的尺寸差异。设计过程中充分考虑Z型檩条的实际应用特性，这类构件主要用于建筑屋面与墙面的承重支撑，可通过挤压、拉拔等工艺完成批量生产，模型结构预留了安装连接的适配空间，能够直观展示檩条的受力形态与安装方向。每一个规格的模型都做了参数化关联，修改对应参数即可快速生成新的尺寸型号，方便后续根据不同工程需求调整构件规格，模型的细节精度满足工程演示、生产参考、装配模拟等多场景使用需求，能够直观呈现Z型檩条的结构特点与规格差异，为相关钢结构设计、构件选型提供直观的三维参考依据。
