带卡槽定位圆头销轴结构设计

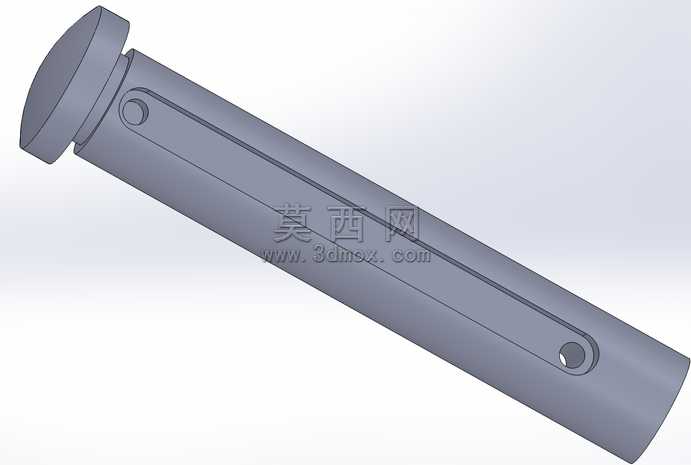

本作品为一款带卡槽定位结构的圆头销轴，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械连接零件的通用设计规范，保证各结构尺寸的配合精度符合实际装配要求。模型整体为长轴类结构，头部采用扁圆形端头设计，相较于常规圆柱端头，该结构既能够在装配时提供更大的轴向限位接触面，避免销轴在受轴向力时从安装孔中脱出，同时扁形结构也可适配对应的防转卡槽，限制销轴工作过程中的周向转动，提升连接稳定性。轴身主体为等直径圆柱结构，表面做光滑过渡处理，建模时对轴身棱边均做了微小圆角处理，既可以消除应力集中风险，提升零件的结构强度，也能够在实际装配时减少对安装孔内壁的刮擦损伤，降低装配难度。轴身沿轴向开设通长的导向卡槽，卡槽截面为矩形结构，建模时保证卡槽两侧面平行度、槽底与轴身轴线的平行度均符合公差要求，该卡槽可与配套的定位滑块配合，实现销轴沿轴向滑动时的导向限位，避免滑动过程中出现卡滞、偏斜问题。在轴身靠近尾端的位置设置有圆形定位孔，该孔垂直于轴身轴线贯穿卡槽侧壁，可用于插入弹性圆柱销或者开口销，实现销轴滑动行程的末端限位，防止销轴从装配结构中整体滑出。渲染阶段采用哑光金属材质赋予模型整体，模拟常用的45号钢调质处理后的表面质感，光线设置采用柔和的侧上方打光方式，清晰展现各结构的轮廓细节与棱边过渡效果，同时对卡槽、定位孔等细节结构做重点光影突出，方便查看内部结构形态。整体设计兼顾了销轴的连接限位、滑动导向、行程锁定多重功能，结构简洁紧凑，无冗余设计，所有结构特征均具备实际加工可行性，可直接用于对应机械连接结构的装配验证、运动仿真以及后续的加工出图参考。
