汽车前轮驱动转向桥结构三维设计

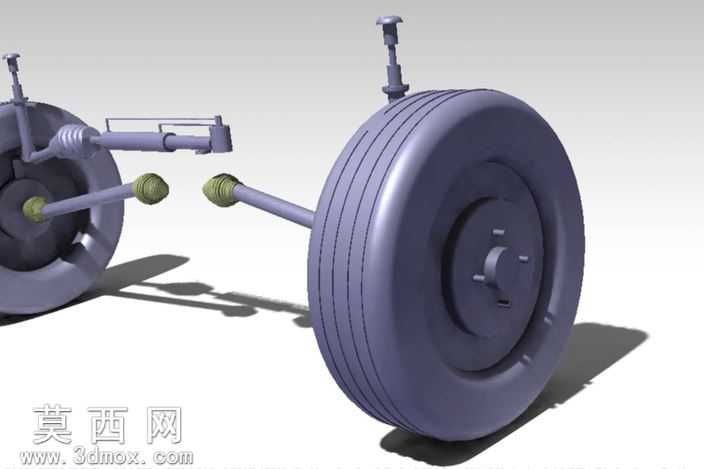

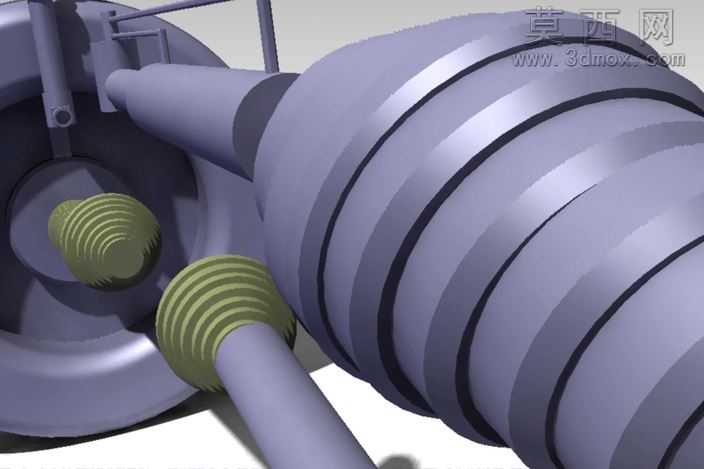

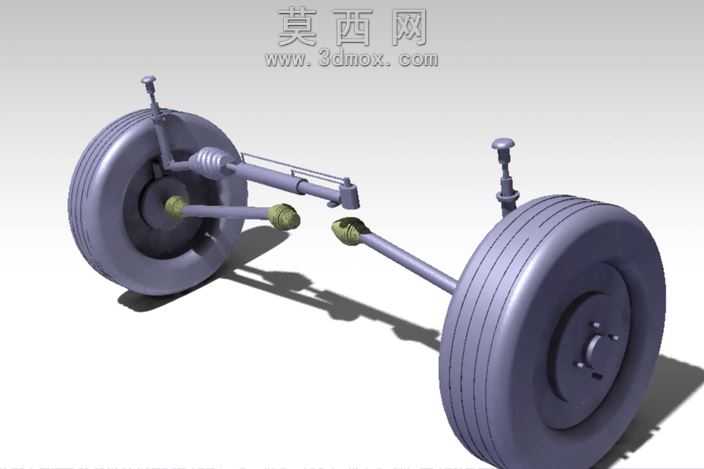

本模型为汽车前轮驱动转向一体化桥体结构，采用三维参数化建模方式完成全零件独立绘制后装配成型，建模过程中严格遵循乘用车前桥实际工程尺寸比例，对转向节、驱动半轴、轮毂轴承、减震器支座、转向横拉杆等核心部件均做了精细化结构还原。模型渲染阶段采用哑光金属材质模拟桥体铸铁与钢制构件的质感，轮胎部分使用带细微纹理的橡胶材质，搭配柔和的环境光与定向投影，清晰呈现各部件的装配层级与空间位置关系。结构设计上完整还原了前驱车型前桥的动力传递与转向功能逻辑：驱动半轴通过等速万向节连接轮毂单元，可在车轮转向跳动时持续传递动力；转向横拉杆两端采用球头结构连接左右转向节，可随转向器输入带动车轮完成偏转；减震器安装支座与下摆臂连接位预留了标准装配间隙，还原了实车底盘的运动避让空间。设计过程中优先保证结构的工程合理性，各部件间的连接关系、运动副位置均参考量产前驱车型的底盘布局，未做过度简化处理，既可以作为汽车底盘结构教学的演示载体，也可用于整车总布置阶段的前桥空间校核参考，帮助设计者快速理解前驱转向桥的动力传递路径、转向运动逻辑以及各部件的装配约束关系，模型各零件均为可编辑参数化特征，支持根据不同车型的轮距、倾角参数做适配调整。
