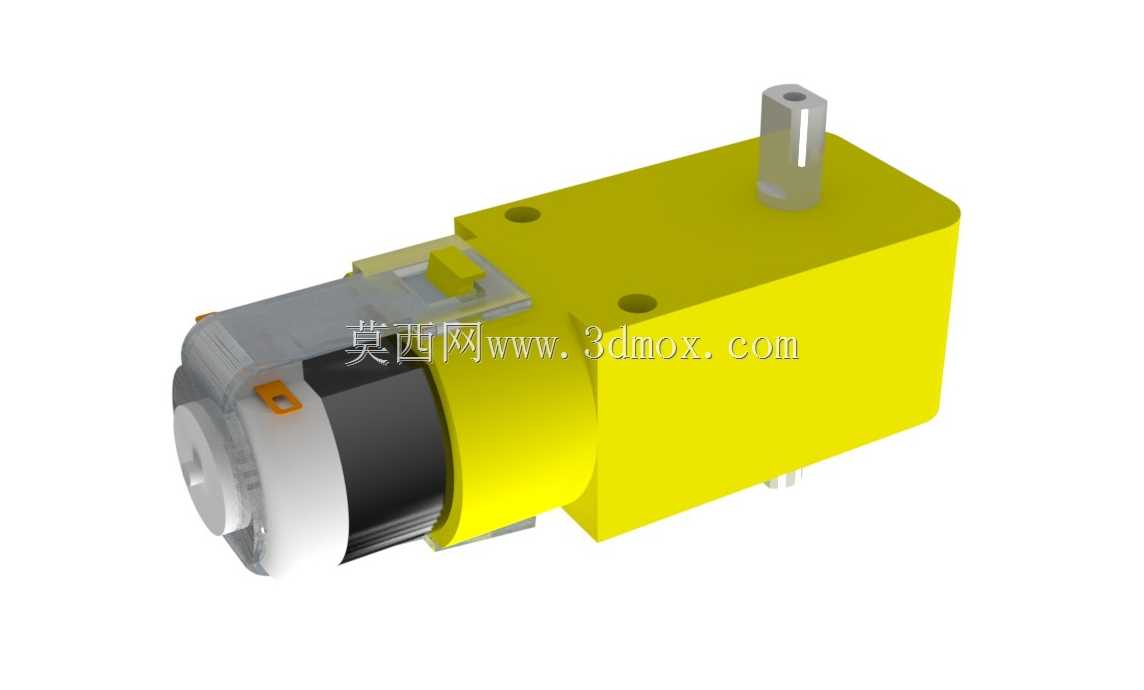

低压直流TT减速齿轮马达三维结构

　　做小型智能移动载具、桌面级教学机器人项目的工程师，对这类TT减速马达肯定不会陌生，这次建模还原的是市面流通量极大的3-6V供电款齿轮减速马达，完全复刻实物的装配关系与安装边界，能直接用于智能车底盘的虚拟装配验证、运动干涉排查。

　　先从实际应用场景说起，这类马达最核心的使用场景就是高校电子设计竞赛里的智能循迹小车、避障小车，还有入门级教育机器人的行走驱动，部分小型桌面自动化送料机构、低负载电动玩具的动力输出也会选用这款部件，核心原因就是成本可控、采购便捷，不需要复杂的驱动电路就能直接通过单片机IO口配合简单驱动板实现正反转与调速。

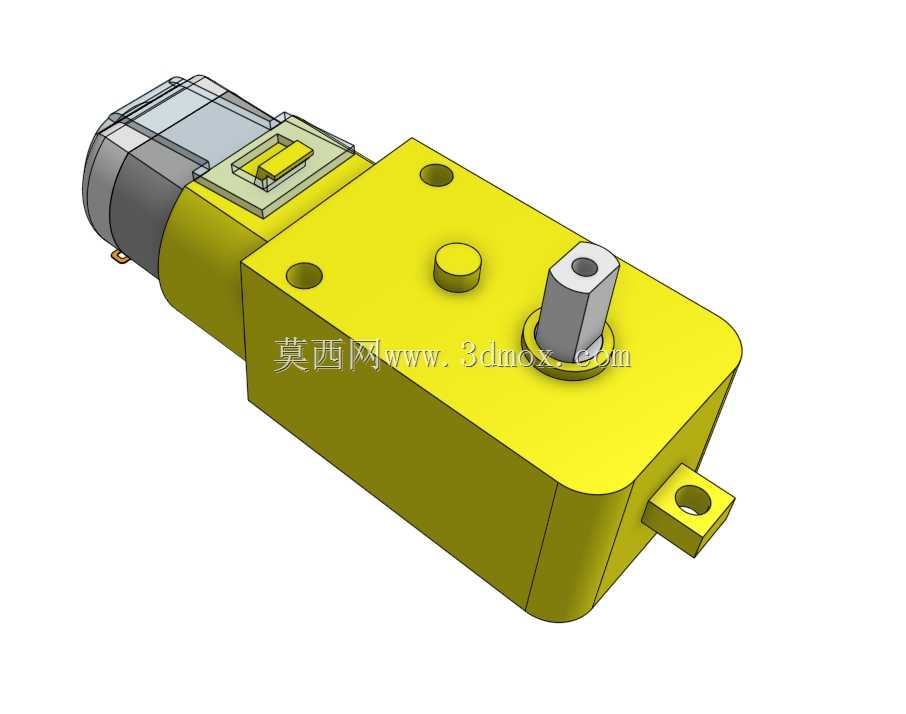

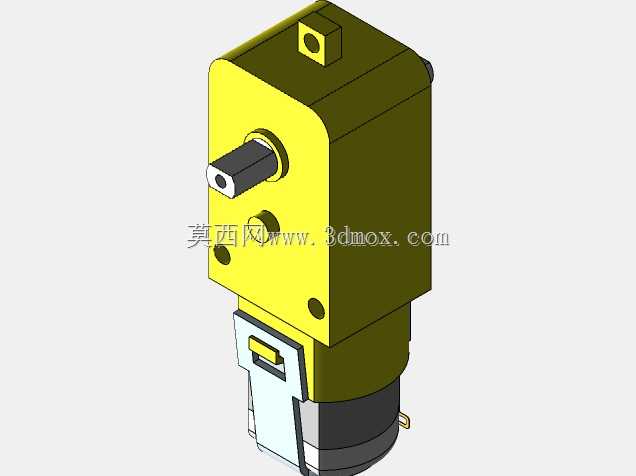

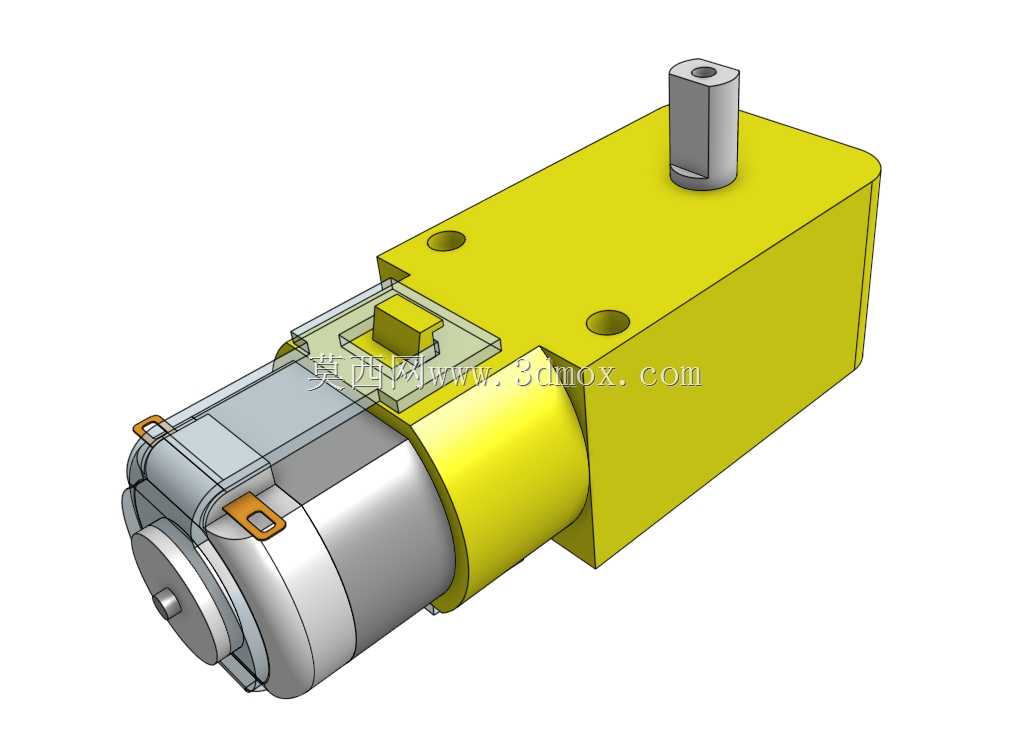

　　从功能特性上看，这款马达是直流有刷电机搭配一级塑料齿轮减速箱的集成结构，前端输出轴为单扁位D型轴，能直接和配套的塑料车轮、小直径同步带轮过盈配合，不需要额外加工键槽，装配效率很高。电机本体尾部预留了两个焊盘引脚，可直接焊接导线连接驱动电路，减速箱外壳上设计了两个贯通的安装孔，孔位间距匹配市面上绝大多数通用智能车底盘的安装孔位，不需要额外打孔改件就能完成固定。

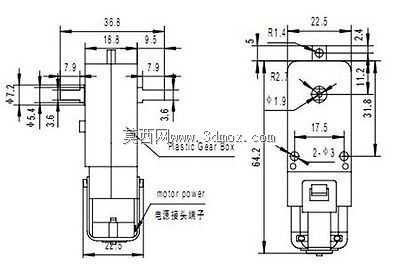

　　建模过程中优先还原了实际安装的边界尺寸：输出轴的直径、伸出长度，扁位的宽度与深度都严格按照实物测绘值绘制，避免虚拟装配时出现车轮装不上、轴长干涉底盘板材的问题；减速箱外壳的整体长宽高、安装孔的中心距、孔径都做了精准还原，两个安装孔的沉台深度也做了细化，能直接模拟螺丝锁紧后的装配状态，不会出现螺丝头突出干涉其他部件的情况。电机尾部的引脚位置、引脚间距也按照实物还原，可直接在装配环境中模拟导线走线，排查走线时是否会和车轮、底盘上的其他传感器模块产生干涉。

　　设计思路上完全遵循实物的装配逻辑：先还原内部有刷电机的定子、转子、换向器结构，再匹配减速箱内的齿轮传动副，还原齿轮的模数、齿数与传动比，最后整合外部的减速箱壳体、输出轴端盖、电机固定卡扣，所有配合面的公差都按照实物的装配间隙设置，比如电机和减速箱壳体的配合止口、输出轴和减速箱端盖的轴孔配合，都保留了实际生产中的合理间隙，不会出现建模时零件完全零间隙导致实际生产装配困难的问题。

　　实际选型使用时，这款马达适合持续输出扭矩在1kgf·cm以内的低负载场景，空载转速在3V供电时约为90-120rpm，6V供电时约为200-250rpm，完全满足小型智能车0.1-0.5m/s的行走速度需求。建模时特意还原了减速箱壳体上的两个定位凸台，这两个凸台在实际装配时能卡在底盘板材的定位槽里，避免马达运转时因为震动出现移位，很多新手建模时容易忽略这个细节，导致虚拟装配没问题，实际组装时马达歪转、车轮跑偏。另外输出轴的中心高也做了精准还原，这个尺寸直接决定了智能车底盘的离地间隙，要是建模时中心高尺寸出错，实际组装时会出现车轮蹭底盘、或者底盘离地过高重心不稳的问题。

　　从结构可靠性角度看，这款马达的减速箱采用ABS塑料壳体，内部齿轮为POM材质，虽然不能承受大负载冲击，但在低负载连续运转场景下寿命足够，建模时也还原了壳体上的卡扣结构，能直观看到减速箱端盖和主体的扣合位置，方便后续做结构改进时参考卡扣的受力方向。电机尾部的散热槽也做了细化还原，虽然小功率直流马达发热量不大，但这些细节能让整个模型的装配仿真更贴近实物状态，在做整机热分布仿真时也能更准确地模拟马达的散热路径。
