美努基形制桨叶式传感探测构件

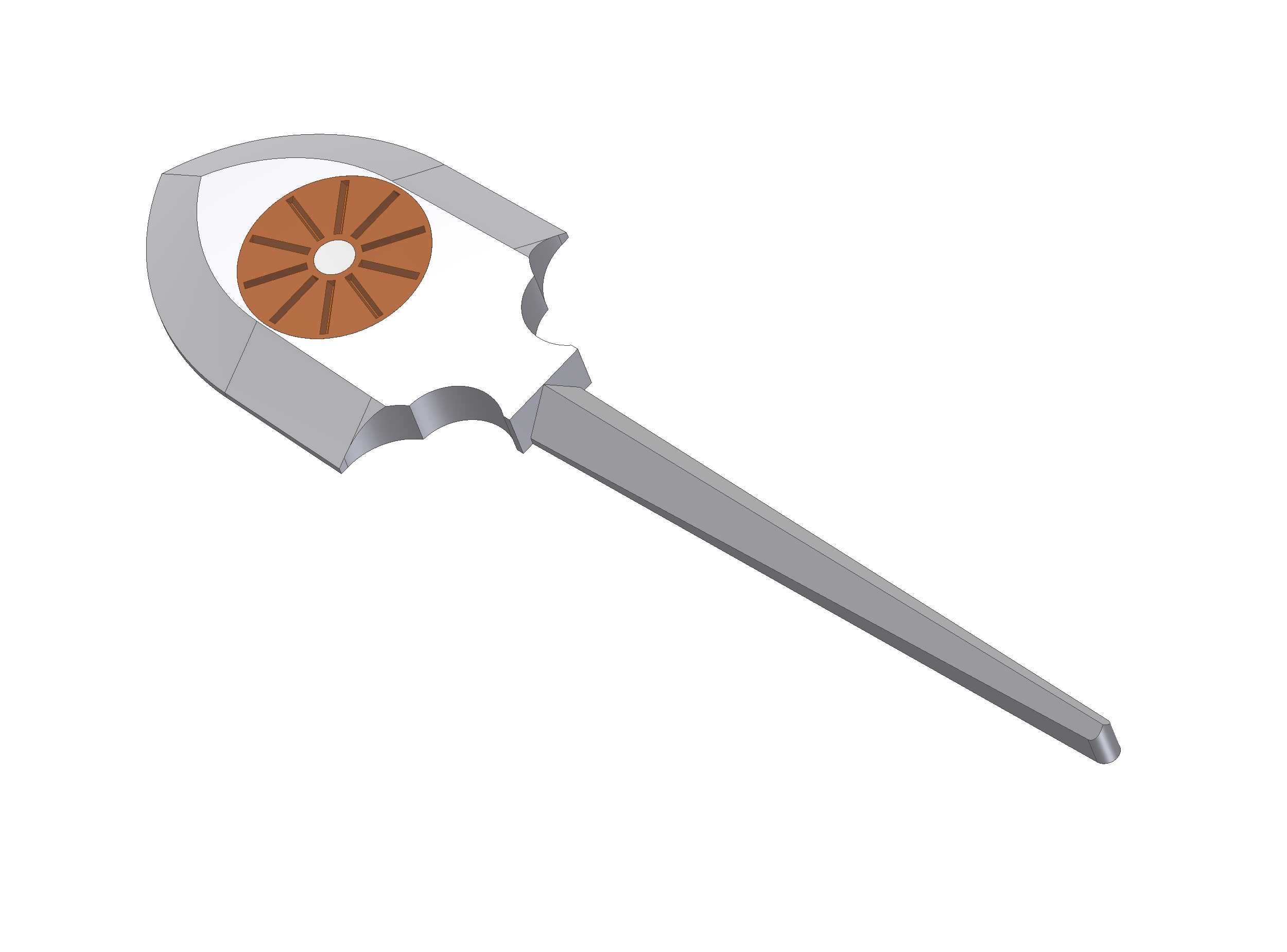

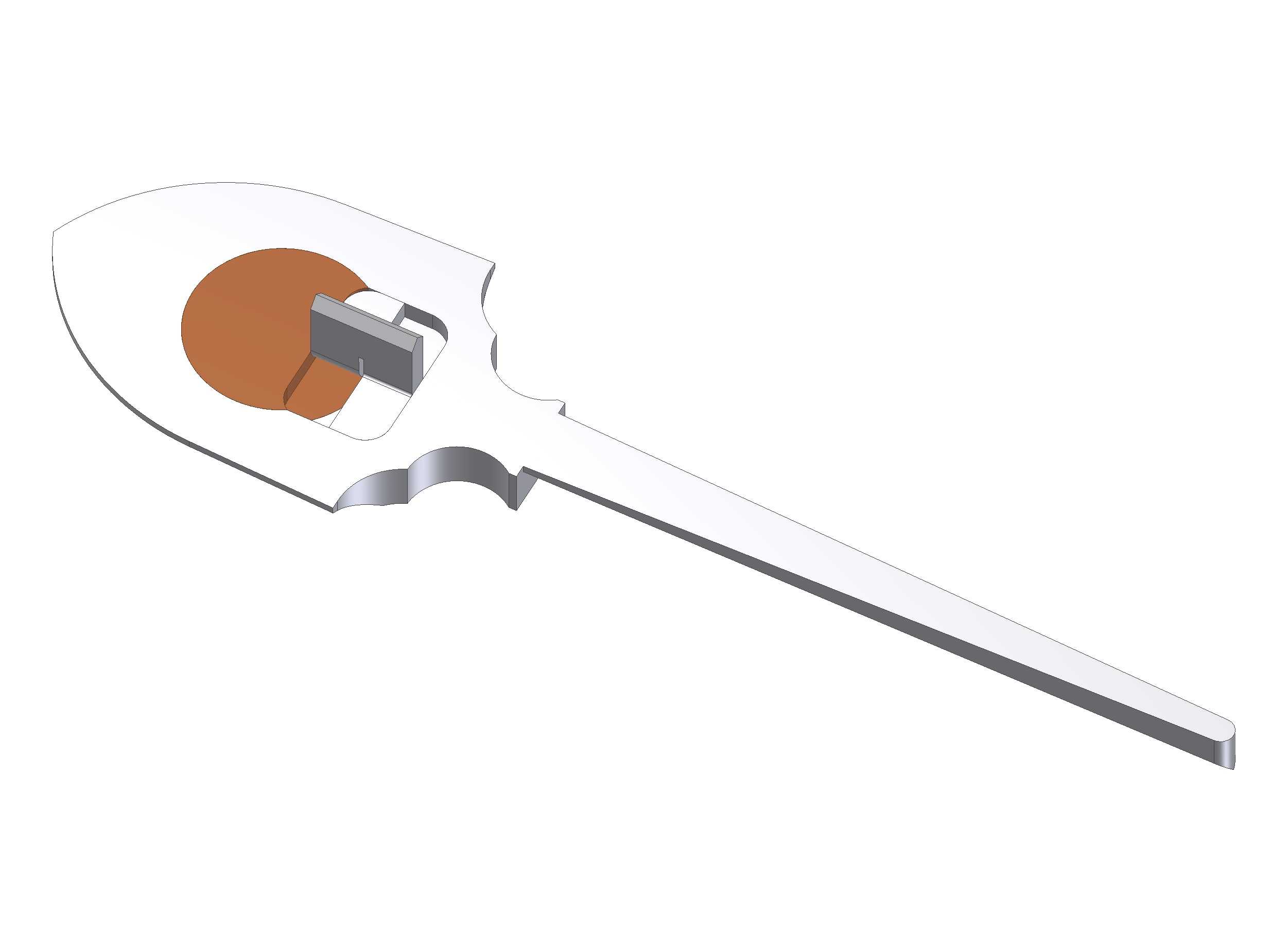

　　在流体参数监测、介质接触式传感的应用场景里，这类桨叶式传感构件的结构设计直接决定了探测响应的灵敏度与长期运行的稳定性。不同于常规柱状、棒状传感探头，该构件采用了宽头窄柄的桨叶外形，头部的宽面结构能够最大化与被测介质的接触面积，当应用在管道流体流速监测、液位触发检测、物料到位感应场景时，宽面可以更充分地承接介质流动带来的推力或者介质接触时的信号触发面，有效降低小流量、薄料层场景下的检测盲区。从结构设计逻辑来看，头部的圆形安装位是核心感应元件的承载区域，设计时特意将该区域下沉0.8mm形成嵌入式安装槽，既可以对感应元件形成周向的物理防护，避免介质中硬质颗粒直接冲刷感应元件表面造成磨损，也能通过槽体的限位结构，

　　保证感应元件安装后的位置度偏差控制在0.1mm以内，避免因元件偏移导致的检测信号偏差。旁边的凸块结构是定位锁紧结构，与安装基座上的卡槽配合时，无需额外打胶或者螺丝紧固，就能实现构件的快速卡装，后期维护更换时直接插拔即可，大幅降低现场运维的拆装难度。长柄部分采用了等截面窄条结构，从头部衔接处平滑过渡到柄尾，过渡位置做了R3的圆弧倒角，既避免了直角衔接处的应力集中问题，也能减少流体经过构件时的紊流产生，降低流体对构件的长期冲刷作用力，延长构件的疲劳使用寿命。柄尾的端面做了0.5mm的倒角处理，方便安装时顺利穿入基座的固定孔位，不会因为端面毛刺导致卡滞。从安装边界来看，该构件头部最大宽度为32mm，柄部宽度为6mm，

　　整体总长度为128mm，安装时需要预留的径向安装空间不小于35mm，轴向穿入深度不小于130mm，适配的基座安装孔直径为6.2mm，卡装槽的宽度与头部凸块的尺寸匹配，间隙控制在0.05mm以内，既保证安装后不会出现径向晃动，也不会因为间隙过小导致拆装困难。在实际工况应用中，这类构件常配套在给排水管道的流量触发装置、小型料仓的料位检测机构、农业灌溉设备的水流感应开关上，当流体流经管道推动桨叶偏转时，头部的感应元件会将偏转角度转化为电信号传递给控制系统，实现流体通断、流速区间的判断；当应用在料位检测场景时，物料堆积接触到桨叶头部时，感应元件会触发到位信号，提醒控制系统停止上料。设计过程中特意将整体重心控制在柄部的轴线上，

　　避免因为重心偏移导致构件在无介质推动时出现自偏转，造成误触发信号；同时头部与柄部的衔接位置做了加厚处理，厚度比柄部厚1.2mm，应对流体长期冲击时不会出现衔接处断裂的问题。表面处理采用了哑光硬质氧化层，厚度控制在20μm左右，既可以提升构件表面的耐磨性能，应对污水、带颗粒介质的冲刷，也不会因为表面反光对光学类感应元件造成信号干扰。构件的边缘全部做了R0.5的圆角处理，没有尖锐棱角，安装过程中不会划伤操作人员的手部，也不会在流体经过时产生尖锐的啸叫噪音。
