色标检测用环形传感配件结构设计

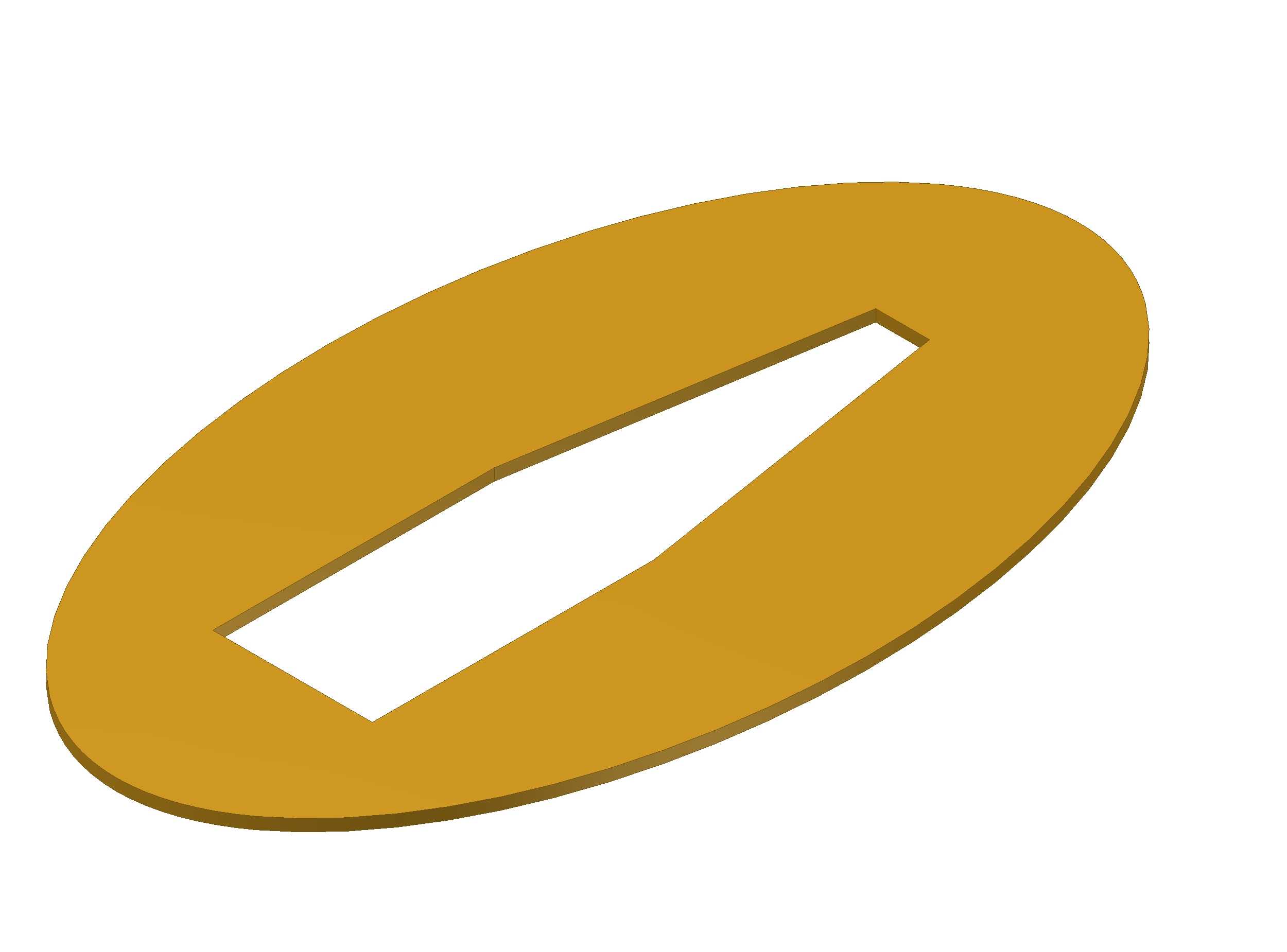

　　在包装印刷、卷材纠偏、物料分拣这类需要精准识别色标位置的工业场景里，这类环形结构的色帕传感配件是光电色标检测单元里的核心定位构件，日常产线运行时，它的安装精度直接决定了色标信号捕捉的稳定性，不少做包装设备调试的工程师都遇到过因传感定位件形变导致的色标误判，轻则出现包装膜裁切位置偏移，重则触发整条产线的停机报警，这类结构件的设计合理性，往往是现场调试阶段容易被忽略但影响极大的细节。从实际使用的功能逻辑来看，这个环形构件的核心作用是为色标检测的光路提供固定的通光边界，同时作为传感探头前端的防护与定位载体，中间的镂空区域是检测光路的通行通道，环形的实体部分一方面要遮挡周边环境的杂散光，避免车间照明、设备自身反光对光电检测信号造成干扰，另一方面要承担探头前端的轻度防护作用，避免生产过程中飞溅的碎屑、浮尘直接落到检测镜片上，降低日常维护的频次。做这个结构的三维设计时，首先要匹配对应色标传感器的前端安装尺寸，环形的外径要和探头前端的安装卡槽完全契合，安装后不能出现径向的晃动，否则光路中心会出现偏移，导致检测灵敏度下降；中间镂空区域的轮廓不是规则的矩形，而是根据检测光路的照射范围做了适配的修型，边缘做了微小的倒角处理，既避免加工时出现锐边划手的问题，也能减少结构边缘对光路的漫反射干扰。从安装边界的角度考虑，这个构件的厚度设计要严格控制，太厚会增加探头前端的伸出长度，在狭小的设备安装空间里容易和运行的物料产生刮碰，太薄则会降低结构自身的刚性，

　　在设备长期运行的振动环境下容易出现形变，尤其是在高速包装机这类振动幅度较大的设备上，刚性不足的定位件会随着设备振动产生微位移，直接导致检测信号的波动。结构的材质选择上，这类构件一般采用哑光的工程塑料或者做了阳极氧化消光处理的铝合金，表面不能有反光的镀层，否则自身的反光会被检测探头接收，形成持续的干扰信号，设计时还要考虑安装的便捷性，环形结构上预留的定位卡点要和探头壳体上的卡槽对位准确，安装时不需要额外的紧固件就能卡接到位，后期维护拆卸时也不需要专用工具，能大幅缩短现场的维护时间。在不同的应用场景里，这个结构的尺寸会有对应的调整，比如用于宽幅印刷设备的色标检测时，中间镂空的长度会适当加大，适配更大范围的光路扫描区间；

　　用于小型立式包装机的紧凑安装场景时，环形的外径会做缩小处理，减少安装空间的占用。不少刚接触传感选型的设计人员容易忽略这类前端结构件的作用，直接把裸探头装到设备上，现场运行时往往会出现各种莫名的信号干扰问题，排查很久才发现是杂散光从探头侧面进入了接收单元，而这种配套的环形定位结构，从设计源头就规避了这类问题，通过固定的通光边界把检测范围约束在需要的色标区域内，同时隔绝周边的杂光干扰。做三维建模的时候，要特别注意环形曲面的过渡处理，整个环形的外缘是平滑的椭圆过渡，没有突兀的棱角，一方面是避免安装时刮伤设备的走线或者操作人员的手部，另一方面也能减少结构上的积尘，车间里的浮尘落到平滑的表面上很容易被设备运行的气流吹走，

　　不会堆积在通光口的边缘影响光路。另外，这个结构的安装端面要做平面度的约束，安装后和探头前端的贴合面不能有缝隙，否则缝隙里漏入的光线同样会造成信号干扰，建模时贴合面的公差要控制在合理范围，既要保证安装时能顺利卡入，又要避免配合间隙过大。在物料分拣的场景里，这类色帕构件配合色标传感器使用，能快速识别传送带上不同颜色标识的物料，给后端的分拣机构提供准确的触发信号，这时候结构的抗振性就显得尤为重要，传送带运行时的持续振动会传递到传感安装位，如果结构的卡接设计不够牢靠，长期运行后出现松动，检测位置就会偏移，导致分拣动作出错。从设计思路的整体逻辑来看，这个构件没有复杂的传动或者运动结构，核心是围绕色标检测的光路稳定性、安装便捷性、环境适应性三个核心需求做的结构优化，每一处的尺寸和轮廓设计都对应实际使用中的具体问题，没有多余的装饰性结构，完全服务于功能需求，这也是工业传感配套构件的典型设计特点，所有的结构细节都要对应现场使用的实际痛点，看似简单的环形结构，背后是大量现场调试经验积累下的尺寸优化。
