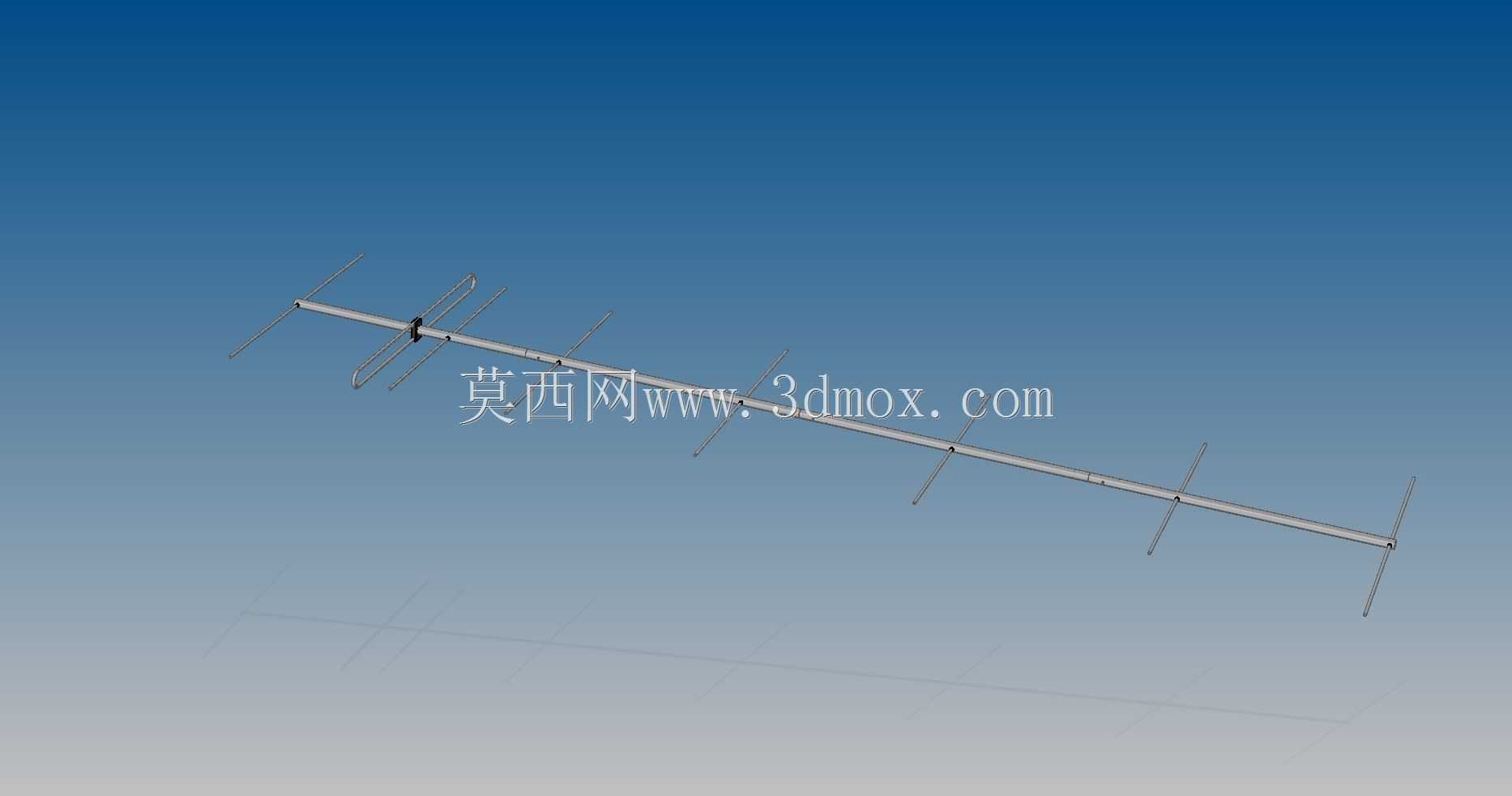

144MHz八单元八木定向通讯天线结构

　　这款八单元八木天线针对144MHz甚高频段通讯场景设计，主要应用于业余无线电通讯、远距离地面信号传输、固定站点信号收发、野外应急通讯组网等场景，在视距通讯链路中能够提供稳定的定向增益，抑制非通讯方向的杂波干扰，提升信号传输的信噪比。从结构设计来看，整根天线采用主梁贯穿式布局，所有振子单元均垂直固定于圆形截面主梁之上，沿主梁轴向按特定间距排布，其中包含一根有源振子、一根反射器与六根引向器，反射器设置在有源振子的后侧，长度略长于有源振子，用于屏蔽后方干扰信号、提升前后比，引向器依次排布在有源振子的前向信号侧，长度逐节递减，通过多单元的引向作用将射频能量集中在轴向主瓣方向，实现定向高增益的辐射特性。设计过程中，

　　振子长度与间距的匹配是核心要点，144MHz频段对应的自由空间波长约为2.08米，各振子的长度、相邻单元的间距都经过参数匹配，确保在工作频段内驻波比处于合理区间，减少信号反射损耗，提升能量转换效率。主梁采用轻质金属管材制作，兼顾结构强度与整体重量控制，既能够满足户外安装的抗风载荷要求，也能降低安装支架的承重负担，振子与主梁的连接位置采用绝缘固定结构，避免金属主梁对振子的电性能造成干扰，保证各振子的电气长度符合设计要求。从安装边界来看，整根天线的轴向长度适配常见的户外桅杆安装场景，安装时需要将天线主瓣方向对准通讯目标站点，通过U型抱箍即可将主梁固定在标准直径的通讯桅杆上，振子保持水平极化方向，适配VHF段常规通讯的极化方式，

　　安装过程中需要注意天线周边无高大金属遮挡物，避免金属障碍物对信号造成遮挡、反射，影响天线的方向图特性。在实际使用场景中，这类八木天线相比全向天线，能够在目标方向上获得更高的增益，同等发射功率下可以实现更远的可靠通讯距离，同时对非目标方向的干扰信号有较强的抑制作用，适合固定点之间的点对点通讯链路搭建，也可用于无线电测向、信号监测等场景。结构建模过程中，对振子的同轴度、相邻振子的平行度都做了精准还原，各固定件的位置、连接结构都按照实际加工装配逻辑设计，能够直接用于结构验证、安装模拟、风载荷仿真等工程环节，也可作为通讯站点布局设计的配套模型，辅助完成天线架设的位置规划、支架受力校核等工作。振子采用等直径金属杆结构，加工工艺简单，

　　批量生产时一致性容易控制，后期维护也较为便捷，单个振子出现损坏时可单独拆卸更换，无需整体拆解天线结构。主梁的管材壁厚经过合理选型，在满足自身刚度要求的前提下，尽可能降低自重，减少高空安装的作业难度，同时也降低了大风天气下的风阻载荷，提升天线长期户外使用的结构可靠性。
