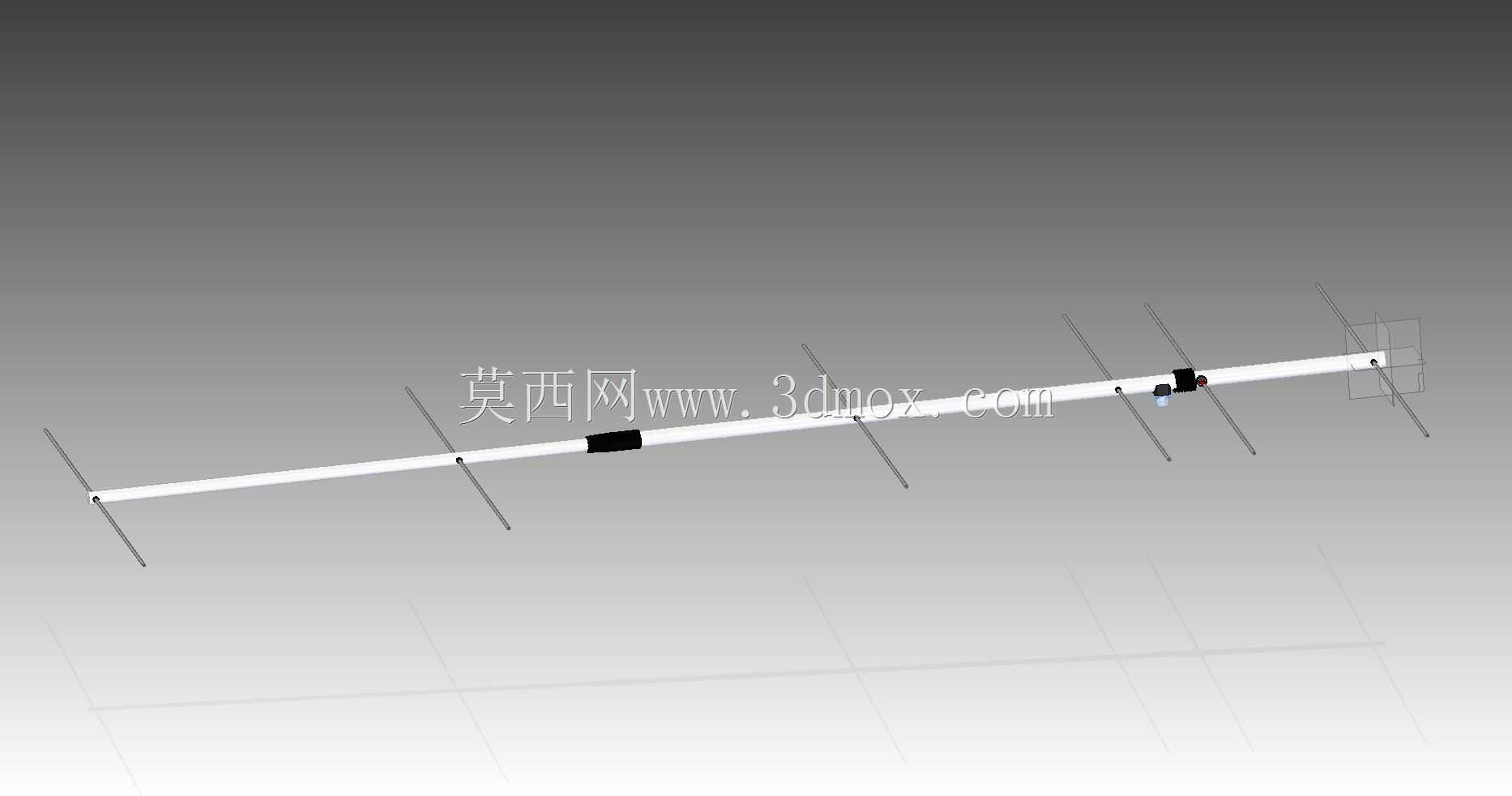

超轻结构八木传感接收装置三维数模

　　做射频传感相关项目的结构设计时，这类八木形式的接收装置是户外弱信号采集场景里绕不开的选型方向，不同于全向天线的宽覆盖特性，八木结构的定向增益优势，在长距离点对点信号传输、特定方向微弱传感信号捕捉的场景里，能大幅降低后端信号放大模块的负载压力，减少杂波信号对传感数据传输的干扰。从结构设计逻辑来看，这款装置采用了“一层包”的超轻构型思路，核心是在保证结构刚度满足户外安装抗风要求的前提下，尽可能削减非必要的结构冗余，主支撑梁采用薄壁长直型材作为基础载体，所有引向器、有源振子、反射器的安装位都直接集成在主梁的定位槽内，省去了额外的转接固定件，既降低了整体自重，也减少了装配环节的累计误差。实际应用中，这类装置常被部署在野外环境监测站点、

　　边境线传感信号中继节点、低空无人机信号捕捉点位，安装时需要预留足够的侧向转动调整空间，因为八木结构的信号接收增益集中在轴向指向的窄角度范围内，安装支架必须配套俯仰、水平两个维度的角度调节机构，才能精准对准信号发射源。从外形尺寸边界来看，整根主梁的长度根据对应接收频段做了匹配设计，每一根振子的长度、相邻振子之间的间距都经过电磁仿真与结构刚度的双重校核，引向器的数量直接对应定向增益的提升幅度，但过多的引向器会拉长主梁长度，增加风阻载荷，所以这款384g规格的构型，是在增益指标、结构自重、抗风等级三者之间做的平衡选型，振子采用细直径的轻质金属杆件，和主梁的连接点做了局部加强，避免长期户外使用时因风振出现连接松动。

　　设计过程中需要重点考量的细节还有线缆的走线布局，有源振子的馈线需要沿着主梁内侧的走线槽布置，避免线缆外露影响天线的方向图特性，同时馈线的固定点要做应力释放处理，防止户外温度变化导致线缆热胀冷缩拉扯馈电点，造成接触不良。不同于室内使用的信号接收装置，这类户外部署的八木传感接收装置，所有金属件的表面都需要做抗盐雾、抗紫外线的防护处理，连接紧固件采用不锈钢材质，避免长期日晒雨淋出现锈蚀，影响结构强度与信号接收性能。在三维建模过程中，需要精准还原每一段振子的相对位置、主梁的截面尺寸、各个安装孔位的坐标，因为这类射频装置的结构尺寸直接和电磁性能挂钩，哪怕是几毫米的尺寸偏差，都可能导致谐振频率偏移，降低接收灵敏度。建模时还要考虑装配干涉问题，

　　尤其是振子和主梁的配合位置、角度调节机构和主梁末端的连接位，要预留足够的紧固件安装操作空间，避免实际装配时出现工具无法操作的问题。另外，超轻结构的设计还要考虑运输过程中的防护，长直薄壁主梁在包装运输时容易出现弯曲变形，所以建模时可以在主梁的几个关键受力点预留临时支撑的安装位，方便出厂包装时加装防护支撑件，到货安装前再拆除，不会影响最终使用性能。对于结构设计从业者来说，这类装置的建模难点不在于复杂曲面造型，而在于对尺寸精度的把控、对结构载荷与功能需求平衡的理解，每一个结构细节的取舍，都要同时服务于电磁性能、结构可靠性、安装便捷性三个核心目标，不能单纯为了减重而牺牲结构刚度，也不能为了结构坚固而盲目增加材料用量，导致自重过大提升安装支架的载荷要求。
