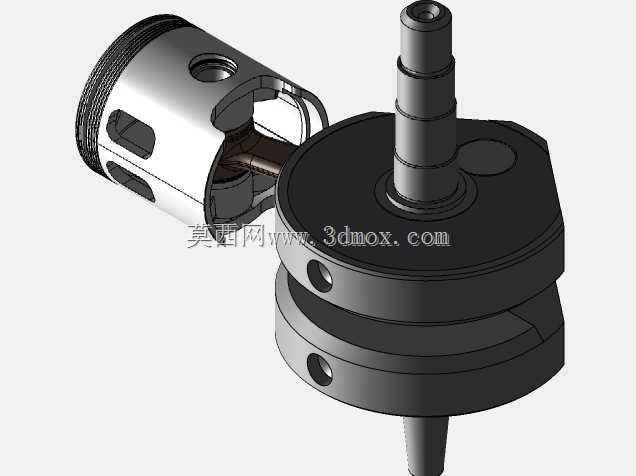

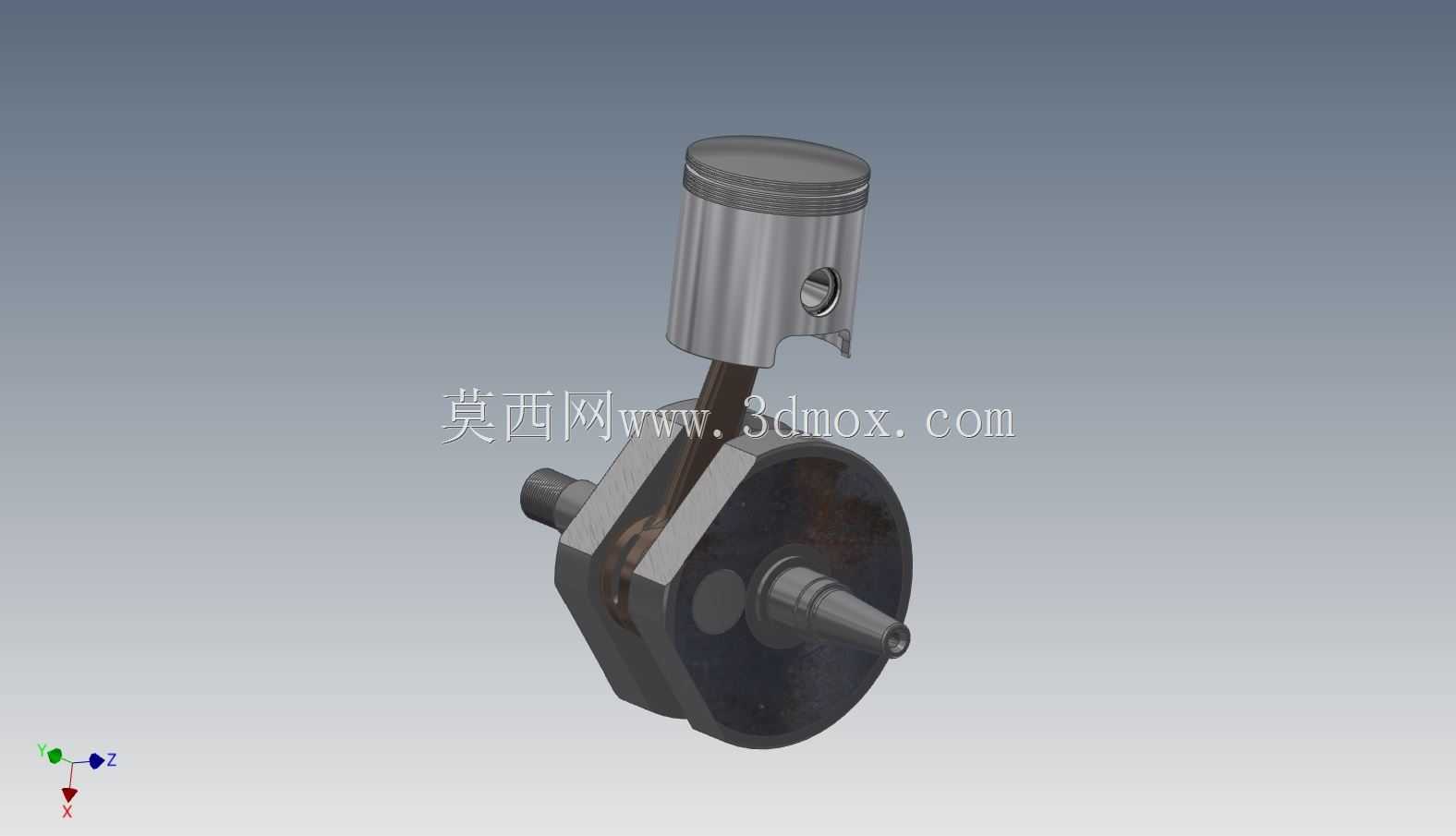

摩托车发动机曲柄连杆活塞组件结构设计

　　这套曲柄连杆活塞组件是小排量单缸二冲程内燃机的核心动力转换部件，主要应用在轻型越野摩托、轻便代步摩托以及小型通用动力机具上，承担着将燃烧室内燃气爆发产生的直线往复作用力转化为曲轴旋转扭矩的核心功能，是整机动力输出路径里最关键的运动副组合。从实际工况适配角度出发，这套组件的设计完全围绕高转速、轻量化、低往复惯性的需求展开，活塞采用裙部微椭圆的型线设计，避免热态工况下裙部膨胀卡滞在气缸内壁，活塞销孔位置做了偏心偏移处理，能够在活塞换向时减小敲缸异响，提升运转平顺性，活塞顶部的凹坑造型匹配对应排量机型的燃烧室压缩比设定，保证燃气燃烧时的挤流效果符合标定要求。连杆部分采用工字型截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，

　　减小高速往复运动时产生的惯性载荷，连杆大小端的衬套与轴瓦配合间隙经过严格匹配，既保证润滑油膜能够稳定形成，又不会因为间隙过大产生冲击异响，大端与曲柄销的配合采用定位结构防止运转过程中出现轴向窜动。曲轴部分采用组合式曲柄结构，两块曲柄臂自带平衡配重块，配重的质心位置经过精确计算，能够抵消活塞与连杆往复运动产生的一阶惯性力，降低整机振动水平，曲轴两端的轴颈分别适配轴承安装位与动力输出、磁电机安装的接口，输出端的锥面结构保证传动连接的同轴度，避免高速运转时出现偏摆。从安装边界来看，活塞的外径尺寸直接对应气缸套内孔的配合公差，装配时需要保证活塞环的开口间隙错开位置，防止漏气；连杆大端的宽度需要匹配两块曲柄臂之间的开档尺寸，

　　装配后要保证连杆能够灵活摆动无卡滞；曲轴两端的轴颈同轴度公差控制在极小范围内，装配到箱体轴承位后要保证曲轴转动无阻滞，轴向窜动量符合装配规范。在实际维修与装配场景中，这套组件的配合精度直接影响发动机的动力输出表现与使用寿命，如果活塞与气缸的配合间隙过小，热机后会出现拉缸故障，如果间隙过大则会出现气缸压力不足、动力下降的问题；连杆轴承如果配合间隙超差，运转时会产生明显的敲击异响，严重时会出现连杆断裂打坏箱体的恶性故障；曲轴的动平衡精度不足，会导致整机振动过大，加速轴承、密封件的磨损。建模过程中需要严格把控各个运动副之间的配合间隙，还原各个零件的倒角、退刀槽、油孔等细节结构，比如活塞环槽的宽度与深度要匹配对应活塞环的尺寸，

　　连杆油道的位置要保证润滑油能够顺利输送到小端活塞销位置，曲柄臂上的减重孔位置不能影响整体结构强度，同时要兼顾动平衡的配重需求。这套组件的运动仿真需要验证活塞在上止点、下止点位置时与气缸盖、曲轴箱的运动间隙，避免运转过程中出现运动干涉，同时要核算不同转速下的惯性力大小，验证平衡配重的设计是否能够满足振动控制要求，对于小排量高转速机型来说，往复运动件的重量控制尤为关键，每减少一克的往复重量，都能明显降低高转速区间的惯性载荷，提升发动机的转速响应速度。
