可3D打印的COVID-19防护面罩结构设计

　　这款防护面罩的结构设计，最初是面向突发公共卫生事件下的个人呼吸防护场景做的适配，核心是解决常规一次性防护用品供给不足时，可通过桌面级3D打印设备快速制作成型的需求，适配普通民用、社区防疫、临时作业点位的基础防护使用。从实际使用场景来看，该结构不需要复杂的装配工序，打印完成后仅需搭配常规的过滤棉片、固定绑带即可投入使用，能够覆盖口鼻区域形成相对密闭的呼吸腔，阻挡外界飞沫、气溶胶等有害物直接进入呼吸道，同时预留的呼吸阀结构可以快速排出呼出的湿热空气，降低长时间佩戴产生的憋闷感，适配日常通勤、卡口值守、临时外勤等中等时长的佩戴需求。

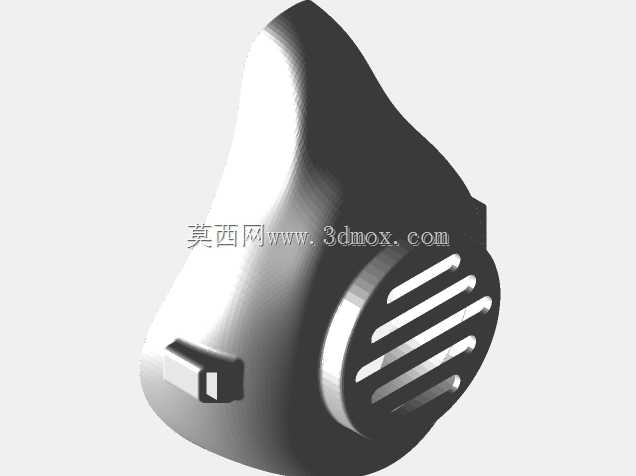

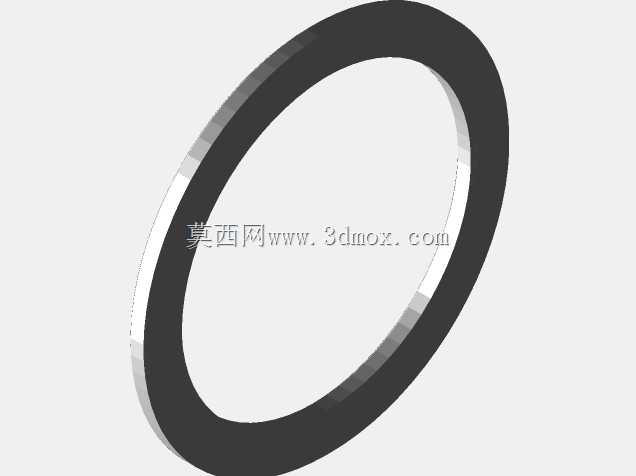

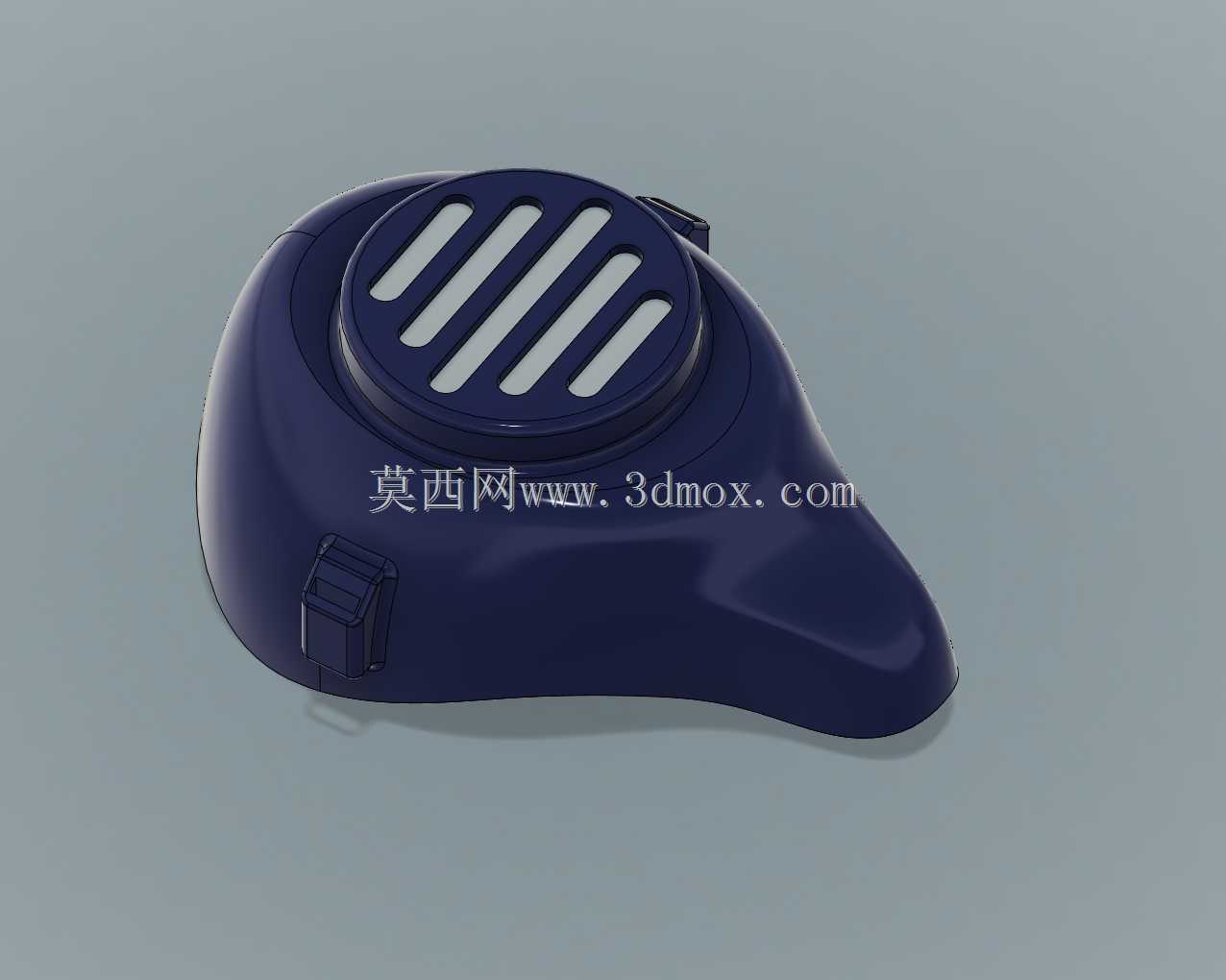

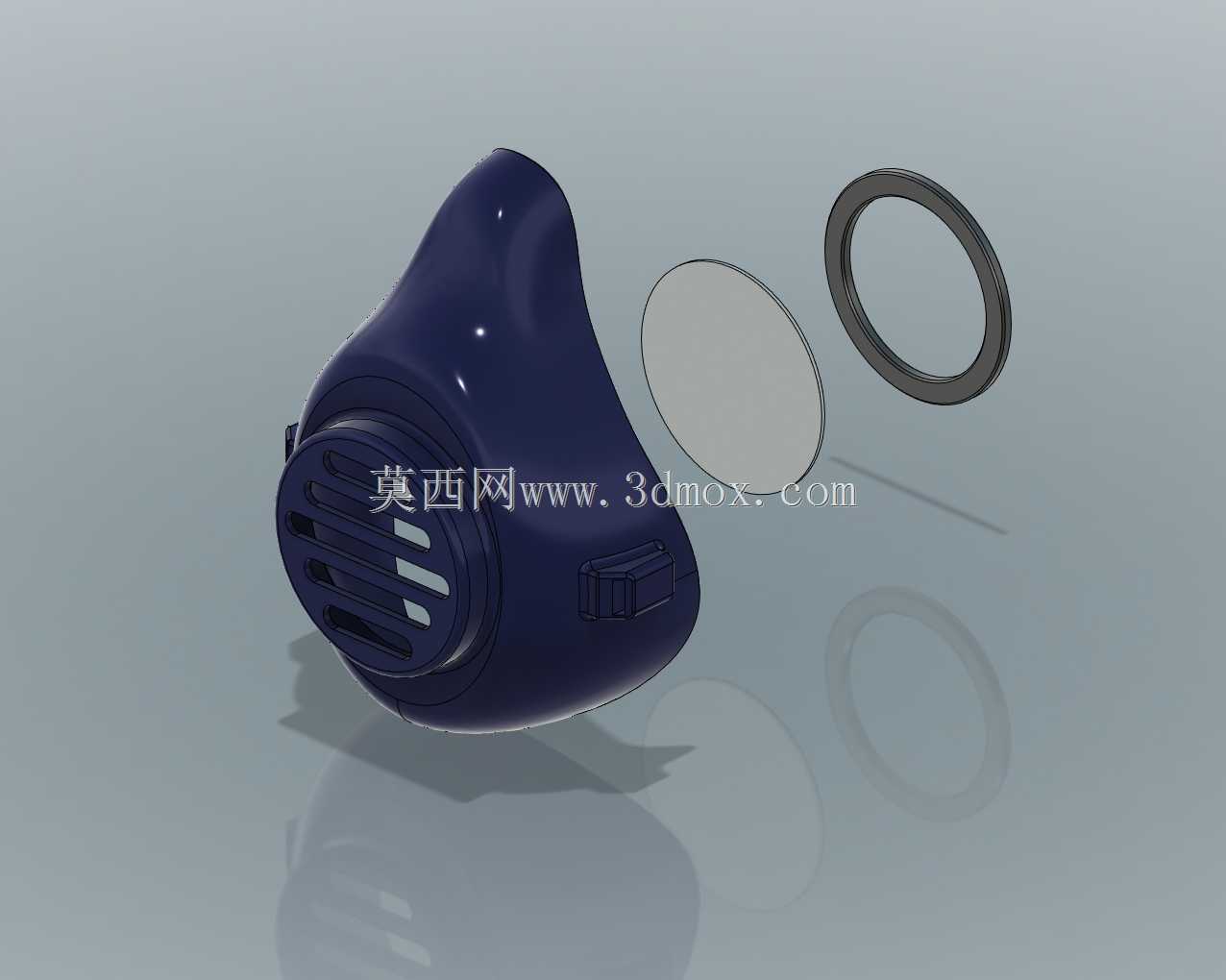

　　设计过程中首先考虑的是面部贴合度，整体曲面依据成年人面部轮廓的中位数值做的逆向拟合，面罩边缘做了微弧收边处理，能够适配多数人的颧骨、鼻梁、下巴的曲面起伏，避免佩戴时出现局部压痕过大或者密封缝隙的问题，同时预留了过滤组件的安装位，过滤片采用压合式固定结构，不需要额外的卡扣或者粘接件，更换过滤片时直接掀开压盖即可完成替换，操作门槛极低，没有相关使用经验的人员也能快速上手。正面的格栅式防护结构一方面做了物理加强，避免日常使用中轻微磕碰导致过滤层破损，另一方面格栅的条形开孔方向顺着呼吸气流的走向排布，不会对进气效率产生额外阻碍，同时格栅的筋条厚度控制在1.5mm，既保证了PLA、ABS等常规3D打印材料打印时的结构强度，又不会过多增加打印耗材的用量，单面罩主体的打印时长可以控制在普通桌面级3D打印机4小时以内，能够满足小批量快速制作的需求。

　　从安装边界来看，面罩主体的整体外轮廓尺寸控制在140mm×120mm×65mm范围内，两侧的绑带固定位做了穿槽式设计，适配宽度10-20mm的弹性绑带，不管是常规的医用弹力绑带还是日常的松紧带都可以穿入固定，不需要定制专用的固定配件。过滤腔的内径尺寸匹配市面上常规的方形过滤棉片，用户不需要专门定制过滤配件，采用通用的KN95级过滤棉片裁剪后即可安装使用，大幅降低了使用成本。呼吸阀的安装位做了通用的台阶式卡槽，适配市面上多数现成的呼吸阀组件，也可以根据使用需求直接封堵该位置，适配更高防护等级的使用场景。

　　结构设计上特意规避了需要支撑的打印角度，将面罩的贴合面作为打印底面摆放时，所有的格栅、绑带槽、过滤腔结构都可以实现无支撑打印，既减少了打印后去除支撑的工序，也避免了支撑残留导致的表面毛刺问题，打印完成后仅需简单打磨边缘即可直接使用。整体壁厚做了均匀化处理，所有位置的壁厚控制在2-2.5mm区间，避免3D打印过程中出现壁厚差过大导致的翘曲、填充不均问题，同时不同材料打印时的收缩率也做了预留，PLA材料打印时尺寸偏差可以控制在0.2mm以内，ABS材料打印时的收缩补偿值也在结构设计时做了对应调整，保证不同设备、不同材料打印出的成品都能满足装配和贴合要求。

　　实际使用中，该结构的重量控制在30g以内（不含绑带和过滤片），长时间佩戴不会对鼻梁、耳后产生过大的压迫感，曲面的弧度设计也预留了足够的内部空间，佩戴普通框架眼镜的用户使用时，不会出现镜片顶到面罩内壁的问题，同时呼出的水汽可以通过呼吸阀快速排出，减少镜片起雾的概率。两侧的绑带固定位做了圆角过渡处理，绑带拉扯时不会出现应力集中导致的结构断裂，即使是反复拆装绑带也不会出现固定位开裂的问题。正面的格栅结构做了倒圆角处理，没有尖锐的棱角，日常使用中不会划伤皮肤或者勾扯衣物。
