NFC芯片线圈灯丝支撑固定结构

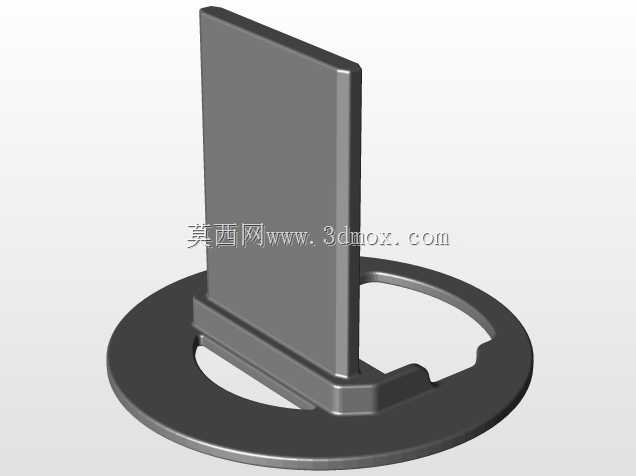

　　日常接触的NFC近场通讯设备里，这类带灯丝固定位的线圈支架，是把信号线圈、NFC芯片、发光灯丝三个核心部件整合到同一安装基准上的关键结构件，很多带状态提示灯的NFC感应终端都能看到类似结构的身影，比如桌面式NFC读卡终端、带身份识别功能的智能门锁感应区、小型NFC交互摆件的内部，都需要这类集成式支撑件来完成多部件的定位固定，避免不同组件在装配后出现位置偏移，影响信号传输稳定性或者灯丝发光位置的一致性。从结构本身来看，底部的环形基座是整个零件的安装基准，环形的内轮廓是根据线圈的绕制外径做的适配设计，线圈嵌入环形槽内之后，径向不会出现窜动，环形基座的底部预留了贴合安装面的平整区域，装配时可以直接通过粘接或者卡扣固定在设备的壳体安装位上，

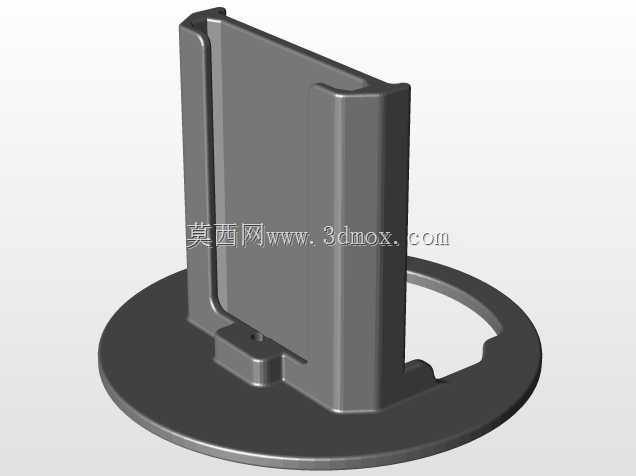

　　不需要额外设计复杂的压装结构，能有效降低装配环节的工时消耗。环形基座上延伸出的立式支撑板，是专门用来固定灯丝和NFC芯片的结构，支撑板的厚度根据安装空间的边界做了优化，既保证了足够的支撑强度，不会在灯丝焊接或者芯片贴装过程中出现形变，又不会占用过多的线圈上方空间，避免对NFC信号的收发造成金属遮挡类的干扰——这里要注意，这类支架如果采用非金属3D打印制作的话，本身对射频信号的衰减极低，刚好适配NFC这类近场通讯的信号传输要求，不会像金属支架那样需要额外做信号避让设计。设计这类支架的时候，首先要确认的是线圈的实际绕制尺寸，包括线圈的外径、内径、绕制后的厚度，环形基座的槽宽要比线圈厚度大0.1-0.2mm，预留出粘接胶层的容纳空间，

　　避免线圈装配后高出基座平面，导致和上方壳体出现装配干涉。立式支撑板的位置要避开线圈的信号馈电点，同时要和NFC芯片的贴装位置对齐，芯片贴装在支撑板的侧方平面上之后，馈线可以直接顺着支撑板的走线槽连接到线圈的接线端，不需要额外的走线固定结构，减少装配时的理线工作量。灯丝的固定位在支撑板的顶端，设计时要考虑灯丝的引脚长度，支撑板的高度要刚好让灯丝的发光面处于设备外壳的透光位下方，既不会因为距离太远导致光线发散，出现提示灯亮度不足的问题，也不会因为距离太近顶到外壳内表面，造成装配压损。从安装边界来看，整个支架的最大外轮廓不超过线圈的外接圆范围，立式支撑板的高度根据设备内部的垂直安装空间做适配，不会超出设备壳体的内部净空尺寸，

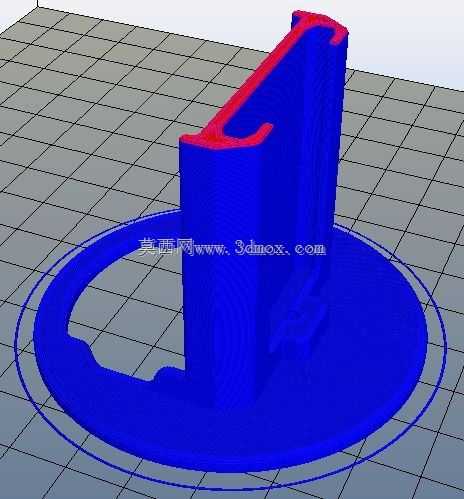

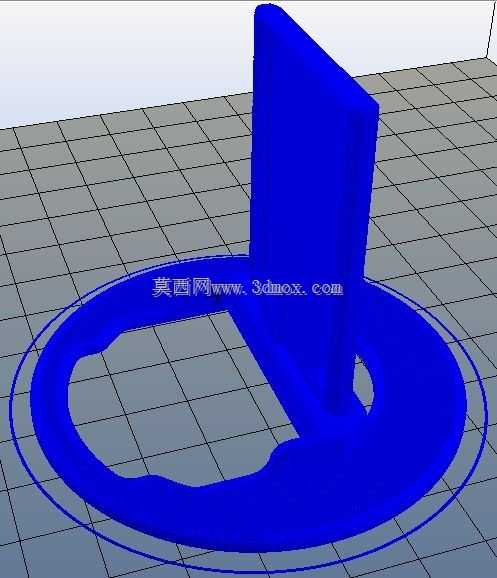

　　装配时不需要对周边的其他结构做避让修改，能直接适配同规格线圈的NFC感应模组。这类结构采用XYZ方向打印制作的时候，因为环形基座和立式支撑板是一体成型，不需要额外添加支撑结构，打印过程中不会出现悬垂形变，成型后的零件尺寸精度能控制在0.1mm以内，完全满足电子配件的装配公差要求。实际使用过程中，这个支架同时承担了三个功能：一是固定信号线圈，保证线圈的形状稳定，不会因为设备的轻微震动出现线圈变形，导致谐振频率偏移，影响NFC的读卡距离；二是固定NFC芯片，让芯片和线圈的相对位置保持固定，保证馈线连接的稳定性，不会因为长期使用出现焊点脱落的问题；三是支撑灯丝，让灯丝的发光位置保持恒定，保证设备提示灯的出光效果一致，不会出现光线偏移、亮斑不均的情况。在做结构优化的时候，还可以在环形基座上预留几个小的定位凸点，和设备壳体上的定位孔配合，进一步提升装配的定位精度，避免支架在壳体内出现转动，导致灯丝位置偏移；立式支撑板上也可以增加浅的走线槽，让芯片和灯丝的引线可以顺着槽体排布，避免引线散乱搭在线圈上，影响信号传输。对于入门级的3D打印设备来说，这类一体结构的零件打印门槛很低，不需要复杂的参数调整，就能打印出符合装配要求的成品，很适合用来做小型NFC交互装置的原型验证，或者小批量定制类NFC设备的内部结构件使用，不需要开模就能快速完成结构迭代，大幅缩短小批量定制产品的开发周期。
