带散热结构5V供电1W功率激光发射模组

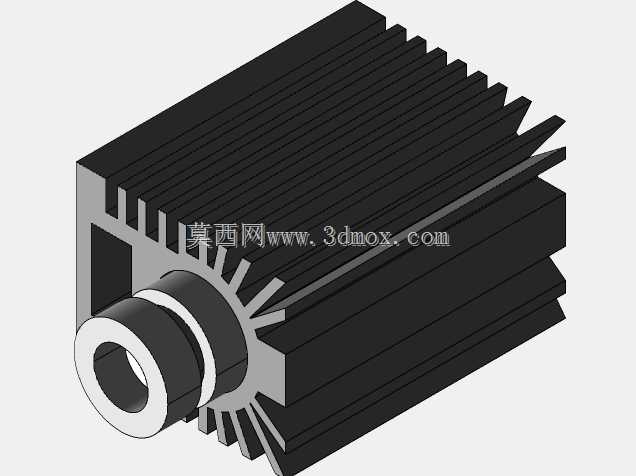

　　在桌面级激光雕刻设备的改装场景里，这类小功率激光发射模组是核心执行部件，不少DIY爱好者搭建小型打标装置、激光定位工装时，都会优先选用这类集成度较高的模组，不用单独匹配驱动电路与散热结构，能大幅缩短装配调试的周期。从结构设计来看，模组主体采用挤压铝型材加工的散热鳍片作为外壳主体，鳍片沿模组轴向平行排布，齿间距控制在合理范围，既保证自然对流下的散热效率，也不会因为鳍片过密导致加工成本过高，同时鳍片的棱角做了小倒角处理，避免装配时划伤操作人员。前端的激光出光口采用阶梯式轴套结构，最外侧的金属环是出光保护口，中间的隔层用来固定聚焦透镜，内侧的环形槽用来卡装激光二极管的定位座，整个出光部分的同轴度公差控制在0.05mm以内，保证激光出射方向与模组安装基准面的垂直度，避免出现光斑偏移的问题。

　　从实际使用的工况来看，这类1W功率的蓝紫光激光模组，连续工作时核心激光二极管的结温会快速升高，如果散热结构设计不到位，很容易出现光衰加快、寿命骤减的问题，所以这款模组把散热壳体的体积做了针对性优化，整体外形是规整的长方体结构，安装面做了铣平处理，平面度公差满足直接贴装在设备安装板上的要求，不需要额外加装导热垫也能保证足够的热传导效率。安装边界上，模组整体长度控制在适配小型设备安装空间的范围，截面尺寸适配常见的20mm铝型材安装槽位，侧面预留了两个M3的螺纹安装孔，孔位间距符合通用光学组件的安装标准，既可以直接用螺丝固定在设备支架上，也可以搭配专用的调节夹具，实现出光角度的微调。

　　功能特性上，这款模组直接集成了5V直流驱动电路，不需要额外搭配恒流驱动板，只要接入标准5V直流电源就能正常工作，供电接口的位置做了内凹设计，避免接线后插头突出影响整体安装尺寸，驱动电路部分做了过流保护设计，当供电电流超过额定阈值时会自动切断输出，避免瞬间大电流烧坏激光二极管。出光功率在额定电压下稳定维持在1W，光斑在10cm工作距离下的直径控制在0.1mm以内，能满足薄木板、皮革、纸质材料的表面雕刻需求，也可以作为设备的定位标线使用，比如在小型切割机、木工推台锯上作为对位指示光源使用。

　　设计思路上，这款模组走的是高集成度、易装配的路线，没有采用复杂的可拆卸结构，散热壳体、激光座、出光轴套之间采用过盈配合加耐高温胶粘接的方式固定，减少了螺丝连接带来的装配误差，同时也提升了整体结构的抗震性，在设备移动或者小幅振动的工况下，不会出现内部透镜移位导致光斑发散的问题。散热鳍片的长度经过热仿真优化，在25℃室温环境下连续工作30分钟，外壳最高温度控制在55℃以内，不会出现烫伤风险，也能保证激光二极管的工作温度始终处于合理区间，延缓光衰速度。出光口的前端还预留了滤光片安装槽，用户可以根据使用需求加装不同波长的滤光片，减少杂光对光斑质量的影响，也能在一定程度上阻挡加工产生的粉尘溅射到透镜表面，延长透镜的清洁周期。

　　在工业自动化产线的应用场景里，这类小功率激光模组也常被用作物料到位检测的辅助光源，搭配光电传感器实现高精度的位置定位，相比普通的LED点光源，激光的准直性更好，远距离传输下光斑不会出现明显发散，能提升检测的精度与稳定性。在教学实验场景中，这类低压供电的激光模组也是光学实验的常用组件，因为供电电压属于安全电压范围，学生操作时的触电风险更低，集成化的结构也不需要复杂的电路接线，能快速搭建光学实验平台。需要注意的是，这类激光模组属于4类激光产品，使用时需要搭配对应的防护眼镜，避免激光直射眼睛造成损伤，安装时要保证出光方向不会正对操作人员的活动区域，必要时可以在出光口外围加装遮光防护结构，避免反射光外泄。
