深沟球轴承6307三维结构设计

　　做了十几年机械结构设计，经手的轴承选型没有一千也有八百，6307这个型号可以说是工业场景里出镜率最高的深沟球轴承之一，这次建模的时候特意把每个配合面的细节都抠到了实际生产的公差边界，不是那种只能看外观的示意模型。先从实际应用场景说，这个型号的轴承内径35mm、外径80mm、宽度21mm，属于中等尺寸的深沟球结构，平时在中小型电机的输出端、离心泵的转子支撑、输送机的托辊辊筒两端、普通车床的进给轴支撑、农用机械的传动轮位置都能见到它的身影，甚至不少家用小型设备的回转部位也会用这个型号，适配的转速区间和载荷范围刚好覆盖了大部分通用工业设备的需求，属于通用性极强的标准件。

　　建模的时候最先敲定的是安装边界尺寸，毕竟选轴承最先卡的就是安装空间，内圈和轴的配合选的是基孔制过渡配合，轴颈的加工公差按k6来做，外圈和轴承座孔的配合选基轴制过渡配合，座孔公差按H7处理，这些配合面的倒角、圆角都严格按国标标准件的要求来做，内圈的定位轴肩高度不能超过内圈的倒角尺寸，不然装的时候轴承会顶不到位，外圈的座孔挡肩高度也留够了拆卸空间，不会出现拆轴承的时候拉马勾不住外圈的情况，很多新手建模的时候容易把轴肩做太高，实际装配的时候才发现轴承装不到位，还要返工修轴，这次模型里特意把这些限位结构的尺寸都按实际选型手册的要求做准，直接拿来套到设备装配里不会出干涉问题。

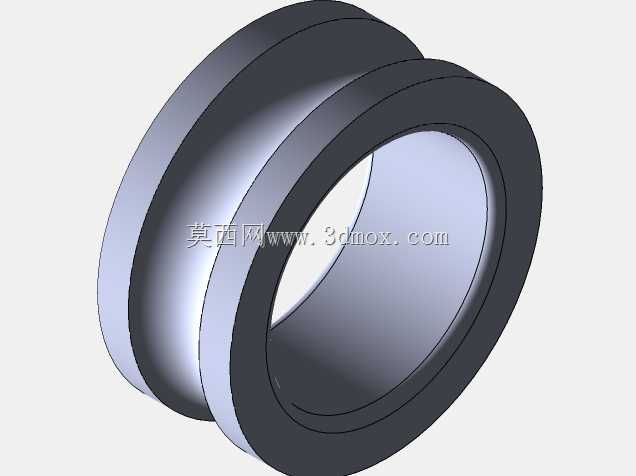

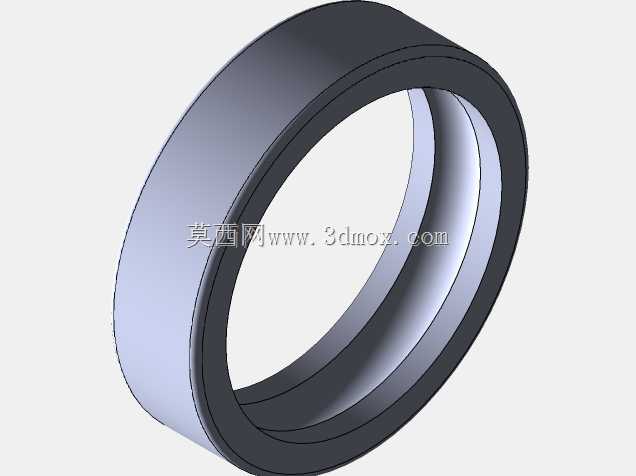

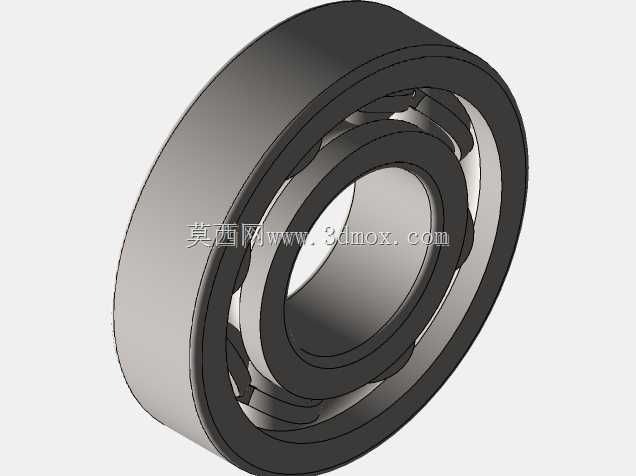

　　再说到结构本身，深沟球轴承的核心就是滚道和滚动体的配合，6307的滚动体数量是8个，钢球直径按标准值做的，滚道的曲率半径比钢球半径大一点点，留够运转时的润滑脂储存空间，同时保证接触角在零位附近，既能承受径向载荷，也能承受一定量的双向轴向载荷，很多人以为深沟球轴承只能受径向力，其实在转速不高的场景下，它能扛的轴向力不比同尺寸的角接触球轴承差多少，只要轴向载荷不超过额定静载荷的一半，都能稳定运行。保持架用的是冲压浪形保持架，这也是6307最常用的保持架结构，建模的时候把保持架的兜孔间隙、铆钉连接的位置都做了还原，不是那种把钢球直接嵌在内外圈之间的简化模型，做运动仿真的时候能直接看到保持架带动钢球在滚道里公转的状态，和实际运转的状态完全一致。

　　实际选型的时候要注意，这个型号的轴承如果用在高速场景，比如电机转速超过3000转每分钟，要优先选带双面密封的版本，模型里也预留了密封槽的安装位置，如果是开式轴承的使用场景，装配的时候要注意填充锂基脂的量不能超过轴承内部空腔的三分之一，填多了运转的时候温升高，反而会加速润滑脂变质，很多现场运维的师傅容易犯这个错，觉得润滑脂填越多越好，结果轴承跑半个月就发热抱死。另外安装的时候不能直接敲轴承外圈，要通过套筒压内圈端面往轴上装，要是敲外圈的话，钢球会在滚道上压出凹痕，运转的时候就会有异响，寿命直接降一大截，这些工程上的细节在建模的时候都考虑到了，模型的各个结构特征都和实物完全对应，不管是做装配干涉检查、运动仿真，还是出工程图做选型参考，都能直接用，不用再反复核对标准件手册改尺寸。

　　还有安装时的轴向定位，内圈一般用轴用弹性挡圈或者圆螺母锁紧，外圈用孔用弹性挡圈或者轴承端盖压紧，模型里内外圈的定位槽尺寸都按标准挡圈的尺寸做了匹配，不用再单独画挡圈槽，直接调用标准挡圈就能装配。很多新手做设备设计的时候，选完轴承只看内外径和宽度，忽略了密封件、挡圈、锁紧螺母的安装空间，最后装配的时候端盖压不住轴承，或者挡圈装不上，还要改轴和座孔的尺寸，这个模型把所有相关的安装边界都做准了，套到装配树里就能直接用，能省不少核对标准的时间。
