传感器用内螺纹式弹簧塞盖结构设计

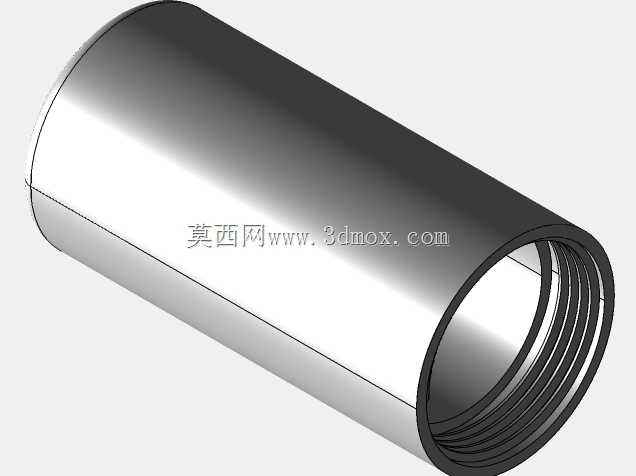

　　在工业传感检测设备的配套结构设计中，这类带内螺纹的弹簧塞盖属于传感单元端部的核心配套承压密封零件，主要应用在压力传感、位移传感类设备的腔体端部，承担弹簧预紧定位、腔体端部密封、内部元件防护的多重作用，很多接触式测量传感器的端部都会用到这类结构，用来给内部复位弹簧提供稳定的支撑基准，同时隔绝外部粉尘、水汽侵入传感腔体内部，避免内部敏感元件受环境干扰出现测量偏差。从结构设计逻辑来看，这类塞盖采用薄壁圆筒式主体结构，一端为封闭的圆弧过渡端面，另一端加工连续内螺纹，和传感器壳体的外螺纹段形成旋合配合，螺纹段的长度经过匹配计算，既保证旋合后的连接强度，不会在弹簧持续顶推作用下出现松脱，也不会占用过多腔体内部的有效行程空间。

　　塞盖的内壁加工有和弹簧外径匹配的定位台阶，弹簧装入后端部刚好抵在台阶面上，不会出现径向窜动，保证弹簧的弹力始终沿塞盖的轴向传递，避免弹簧偏斜导致传感测头出现卡滞、测量线性度超差的问题。在实际选型适配过程中，塞盖的外径和传感器壳体的外径保持一致，安装后整个传感单元的外表面保持齐平，不会出现突出的台阶，方便传感器在设备安装孔位中穿装固定，塞盖封闭端的圆弧过渡设计，一方面可以减少安装过程中对操作人员、相邻线路的剐蹭，另一方面也能提升端部的抗冲击能力，当端部受到意外碰撞时，圆弧面可以分散冲击力，避免薄壁结构出现凹陷变形。塞盖的壁厚经过强度校核，在满足弹簧最大预紧力承压要求的前提下尽可能做薄，减少整个传感单元的端部重量，

　　避免传感器安装在运动部件上时，端部重量过大带来额外的动载荷影响测量精度。螺纹配合的公差选用中等精度的过渡配合，旋合后既可以保证手动装配的顺畅性，不需要额外工装就能拧紧到位，也能保证配合面的密封性，配合螺纹胶使用时可以达到IP65以上的防护等级，满足多数工业现场的使用环境要求。在实际的设备运维场景中，这类塞盖可以通过螺纹旋合快速拆装，当需要更换内部弹簧、清理腔体内部积尘或者校准传感元件时，不需要拆解整个传感器壳体，只需要拧下端部的塞盖就能完成操作，大幅降低现场运维的工作量。设计过程中还需要考虑塞盖和内部弹簧的匹配边界，塞盖内部的定位台阶深度要和弹簧的并圈长度匹配，弹簧压缩到极限位置时，弹簧并圈段刚好完全进入台阶内部，

　　不会出现弹簧和螺纹牙的剐蹭，避免长期往复运动过程中弹簧端部被螺纹牙磨损，导致弹簧弹力衰减甚至断裂。塞盖的外表面做光滑处理，没有多余的凸起或者凹槽，减少外部灰尘、油污的附着，日常清洁维护时只需要简单擦拭就能保持表面整洁，适合在机床加工、工业自动化生产线、液压系统检测这类多油污、多粉尘的工况下长期使用。从安装适配的角度来说，塞盖的轴向总长度经过严格控制，安装后不会突出传感器壳体的安装基准面，当传感器通过螺纹或者法兰固定在设备上时，塞盖端部不会和设备的安装面发生干涉，不需要额外调整安装位置就能完成装配。对于带温度补偿的传感单元，这类金属材质的塞盖还可以起到辅助散热的作用，传感单元内部电路工作产生的热量可以通过塞盖的金属壁传导到外部环境，避免腔体内部温度过高影响敏感元件的测量稳定性。
