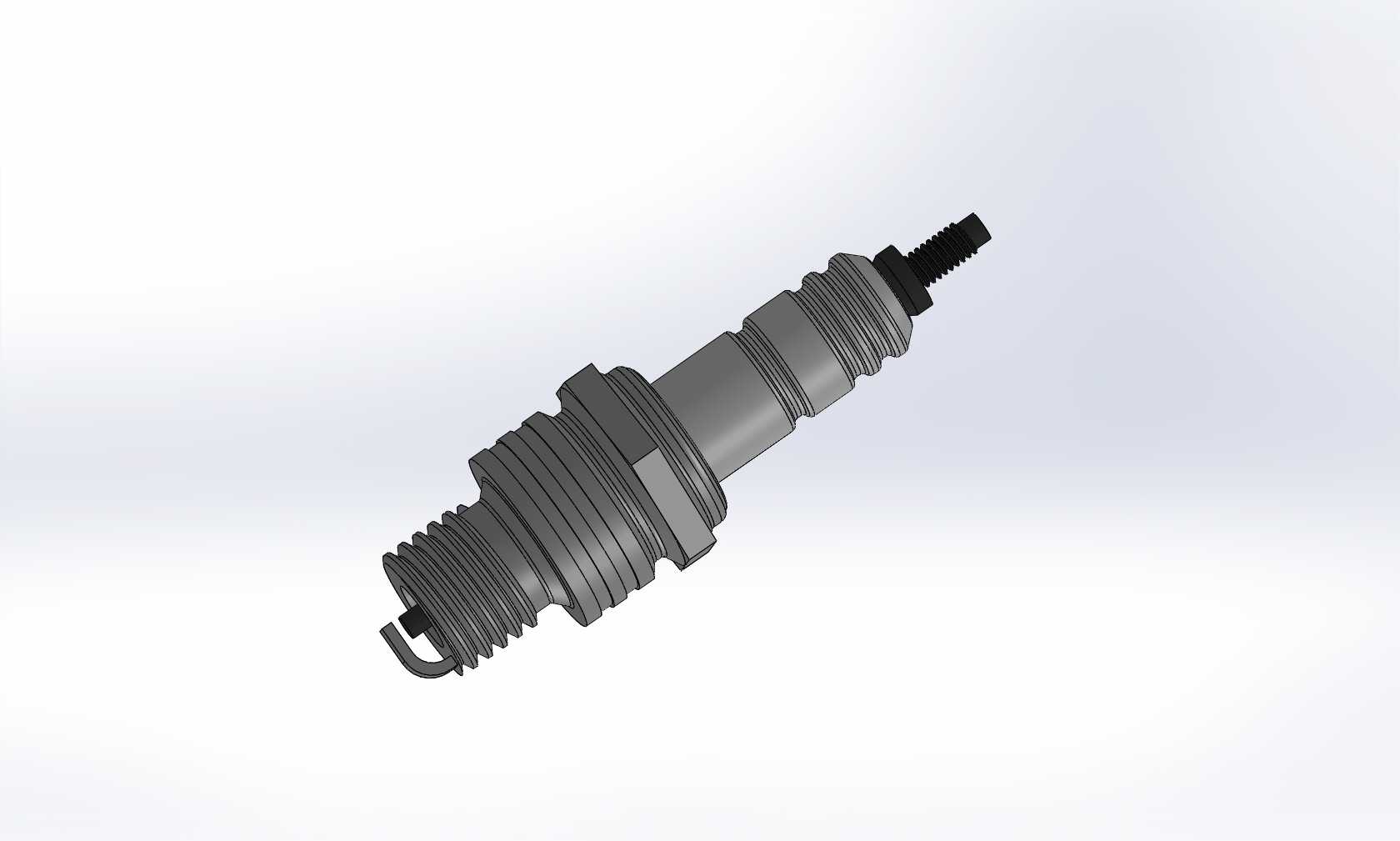

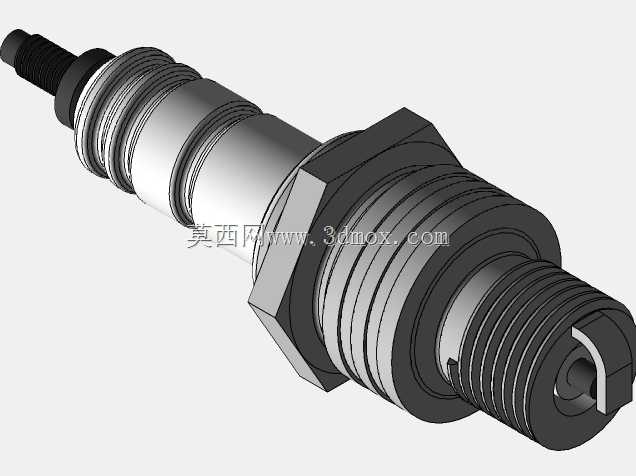

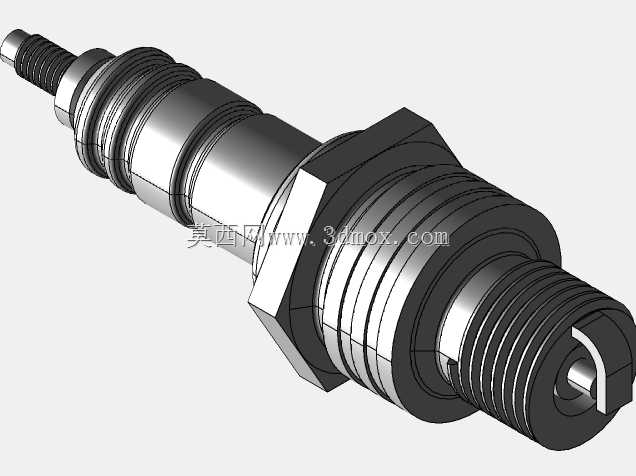

BRISK N15C车用火花塞结构设计

　　做内燃机配套结构设计快十二年，经手的点火系统零部件三维建模项目不下百个，这次拆解还原的N15C BRISK SUPER火花塞，是小排量自然吸气汽油机点火系统里适配性很广的一款零件。先从实际装车场景说，这类火花塞主要适配1.0L-1.6L排量的乘用车主点火位，也能在小型通用汽油机、园林机械动力、摩托艇舷外机的点火舱里见到，核心作用是把点火线圈输出的高压脉冲电能转化为电极间的电火花，点燃气缸内被压缩的油气混合气，是内燃机做功冲程里触发能量释放的核心触发部件。

　　聊设计思路之前得先明确安装边界，这款火花塞的安装螺纹采用公制M14×1.25标准规格，这是目前小排量汽油机最通用的火花塞安装螺纹尺寸，对应的气缸盖安装座深度预留19mm即可满足装配要求，六角拧动部位对边尺寸16mm，和主流的火花塞套筒规格完全匹配，不需要额外定制拆装工具。设计的时候首先要考虑的是密封性能，螺纹根部的一体式密封垫圈采用铜包钢材质，拧紧力矩控制在25-30N·m的时候就能实现气缸燃烧室的高压密封，避免做功冲程的高压燃气从安装螺纹缝隙泄漏，导致缸压不足动力下降。

　　再看功能结构的设计逻辑，中心电极从接线螺母端一直延伸到点火端，中间采用氧化铝陶瓷绝缘体做高压绝缘隔离，陶瓷体表面做了多道环形伞棱结构，这个结构不是为了好看，是为了增加高压电沿陶瓷表面的爬电距离，避免发动机舱内潮湿、积灰环境下出现高压沿面跳火，也就是维修里常说的漏电缺缸。陶瓷体和金属壳体之间采用高温辊压封装工艺，能承受燃烧室里瞬时最高2000℃以上的燃气温度，以及8-12MPa的爆发压力，不会出现陶瓷碎裂、壳体脱开的失效问题。侧电极焊接在金属壳体的下端面，和中心电极之间预留0.8mm的标准点火间隙，这个间隙值是兼顾点火能量、跳火可靠性、点火线圈负载的最优区间，间隙太大容易出现高速高负荷下断火，间隙太小则火花能量不足，混合气点燃不充分，会导致油耗上升、排放超标。

　　接线端的结构采用M4规格的螺纹接线柱，搭配锁紧螺母可以牢牢固定点火线圈的高压接头，避免发动机运行时的振动导致接头松脱断电。金属壳体的表面采用镀锌钝化处理，能抵御发动机舱内的油气、水汽腐蚀，避免长期使用后螺纹锈死在气缸盖里，后续拆装维护的时候不会出现滑牙、断螺柱的问题。建模的时候要特别注意几个公差配合的细节：陶瓷绝缘体和金属壳体的配合过盈量要控制在0.08-0.12mm，过盈量太大会压裂陶瓷，太小则密封不足；中心电极和陶瓷内孔的配合要保证同轴度误差不超过0.05mm，否则点火间隙会出现周向偏差，各个方向的跳火一致性差；密封垫圈的压缩量设计为厚度的30%左右，刚好能填满安装座面的微观不平度，实现可靠密封。

　　实际做结构验证的时候，还要考虑热匹配特性，这款火花塞的热值属于中等热值，适配日常通勤工况下的发动机热负荷，既不会因为散热太快导致电极温度过低积碳，也不会因为散热太慢导致电极温度过高出现炽热点火、提前爆震的问题。电极材质采用镍基合金，能承受长期点火的电弧烧蚀，正常工况下的使用寿命能达到3万公里以上，满足民用车辆的常规维护周期要求。建模过程中所有的圆角、退刀槽都按照实际加工工艺做了还原，比如螺纹收尾的退刀槽角度、六角部位的锻造圆角、电极焊接处的过渡圆弧，没有做无意义的简化，不管是用来做发动机点火系统的装配仿真、维修教学演示，还是做逆向设计的参考基准，都能直接匹配实际零件的尺寸参数，不会出现装配干涉、尺寸错位的问题。
