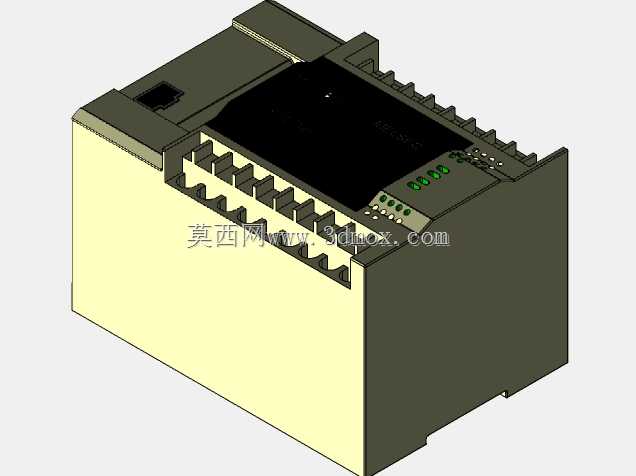

三菱FX3GE系列可编程控制器三维结构

　　在离散制造产线的电气控制柜布局设计中，这类紧凑型PLC的三维结构建模是电气集成环节的核心参考项，不同于传统大型机架式PLC的分体安装逻辑，该款一体化机型将电源、输入输出端子、CPU单元、通讯接口全部整合在单块壳体内，省去了模块拼接的冗余空间，非常适合中小型单机设备的控制场景，比如小型装配工位、非标检测专机、简易物料输送线这类IO点数需求在20-30点区间的设备，不需要额外扩展模块就能满足基础逻辑控制、模拟量采集、简易通讯交互的需求。从结构设计逻辑来看，这款PLC的壳体采用上下分模的注塑结构，上壳为深色调阻燃ABS材质，表面做了细微的磨砂纹理处理，既可以避免车间环境下的指纹、油污残留，也能提升壳体的抗刮擦性能；

　　下壳为浅米黄色工程塑料材质，侧面预留了标准DIN导轨安装的卡扣结构，不需要额外打孔固定，直接卡装在控制柜内的35mm标准导轨上即可，安装时的上下预留间隙只需要留出15mm的散热空间，左右相邻器件预留5mm的走线空间就能满足安装要求，整体外形的长宽高尺寸适配常规小型电控柜的内部安装深度，不会出现柜门无法闭合的问题。端子排的布局采用上下双排错位设计，上排为输入端子，下排为输出端子，每个端子旁都预留了丝印标识的凹槽位置，建模时还原了端子的压线结构、接线螺丝的沉头位置，方便电气设计人员在三维布线时准确判断接线的弯折半径、走线方向，避免实际装配时出现线缆与相邻器件干涉的问题。设备正面的状态指示灯区域做了内凹设计，每个指示灯对应电源、运行、

　　故障、输入输出点的状态，指示灯的透光件采用半透明PC材质，建模时还原了灯罩的微小倒角，避免光线直射产生的眩光，同时也能防止车间粉尘堆积在指示灯表面影响状态观察。侧面的通讯接口位置做了凸起的防护边，当插接通讯线缆时，防护边可以分担线缆接头的受力，避免长期震动下接口出现松脱的问题；壳体表面的散热槽采用窄缝式设计，缝隙宽度控制在2mm以内，既可以保证内部电路的空气对流散热，又能防止车间内的金属碎屑、较大颗粒粉尘掉入壳体内部造成电路短路。在做设备整体三维布局时，这款PLC的安装位置通常会布置在控制柜的中上部区域，远离接触器、伺服驱动器这类强干扰器件，建模时还原的壳体外形、安装卡扣尺寸、端子突出高度，

　　可以帮助结构设计人员提前校验柜内器件的排布间隙，比如PLC下方布置接线端子排时，需要留出至少40mm的接线操作空间，方便电工在不拆卸其他器件的情况下完成压线作业；如果是在壁挂式小型控制箱内使用，这款PLC的深度尺寸不会占用过多箱内空间，箱体厚度只需要做到120mm就能完全容纳器件和走线空间。从功能适配的角度来说，这款PLC自带的以太网通讯接口可以直接对接触摸屏、上位机监控系统，不需要额外加装通讯模块，对应的接口位置在建模时做了准确还原，设计人员可以提前预留通讯线缆的弯曲空间，避免线缆接头过度弯折导致的通讯中断问题；电源输入接口的位置做了防反接的结构设计，对应的接线端子旁有明显的极性标识凸起，建模时还原了这部分细节，方便在三维布线时区分强电进线的走向，避免强弱电走线交叉产生的信号干扰。
