三菱FX3U系列14MT带模拟量工控控制板

　　这款工控控制板的设计初衷，是面向小型自动化设备的紧凑安装场景，解决传统PLC体积大、接线繁琐的痛点，在汽车零部件加工辅机、小型输送线、单机自动化工位这类对安装空间有严格限制的场合，能直接嵌入设备电控仓内部，无需预留额外的大型安装位。从实际使用场景来看，它可以直接替代同规格的传统FX3U系列PLC，完成14点IO的逻辑控制，同时自带6路AD模拟量输入与2路DA模拟量输出，不需要额外扩展模拟量模块，就能直接对接压力传感器、温度变送器这类模拟量采集器件，也能直接输出模拟量信号控制变频器、比例阀等执行机构，省去了扩展模块的采购成本与安装空间，对于小型设备的电控设计来说，能大幅压缩电控箱的整体尺寸。

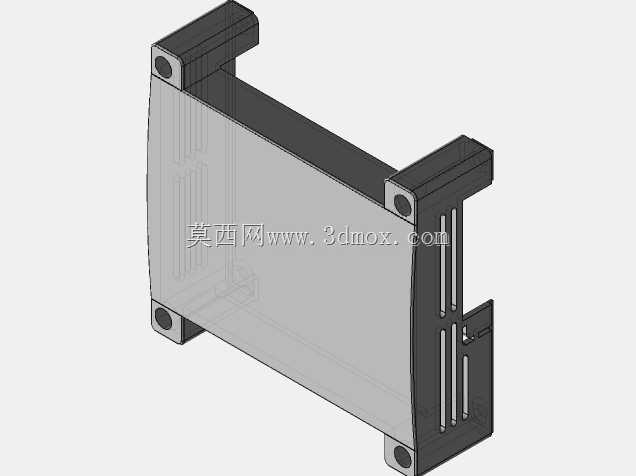

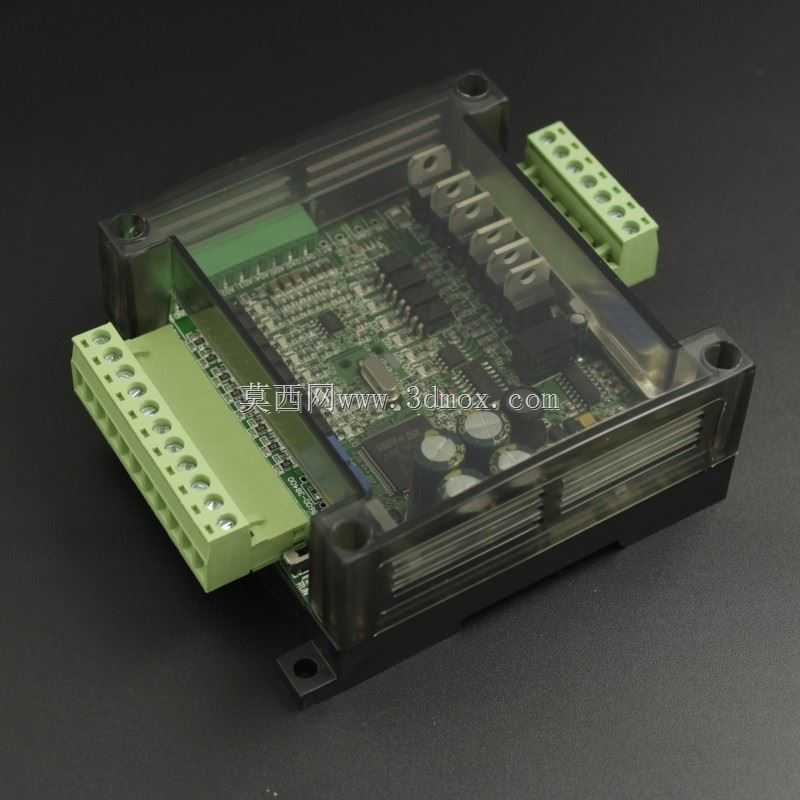

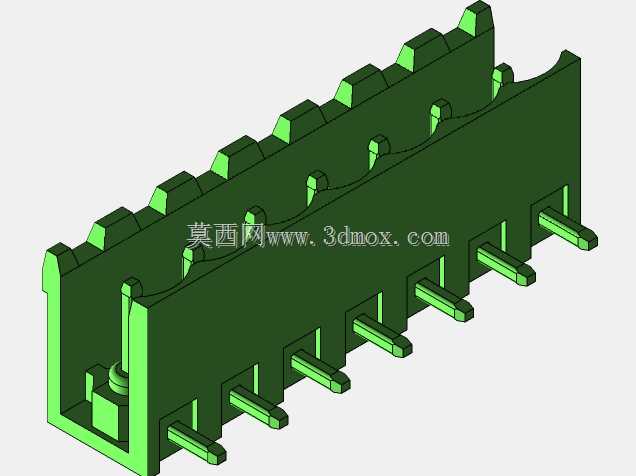

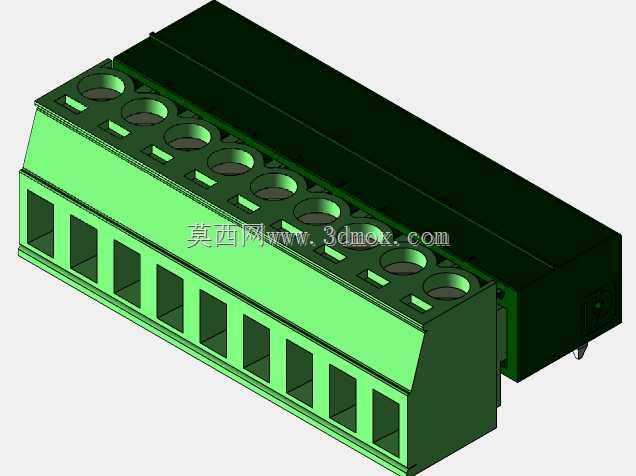

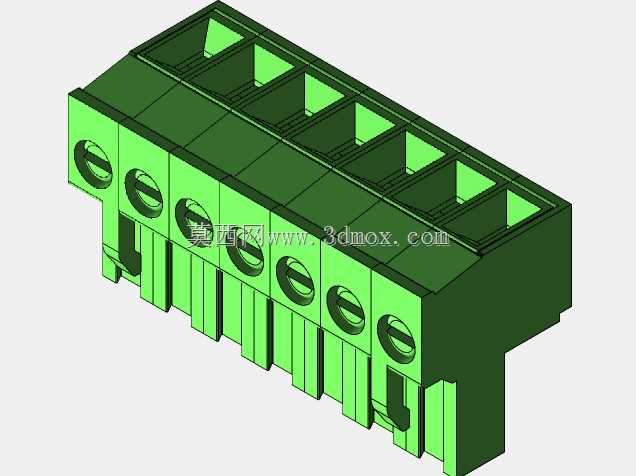

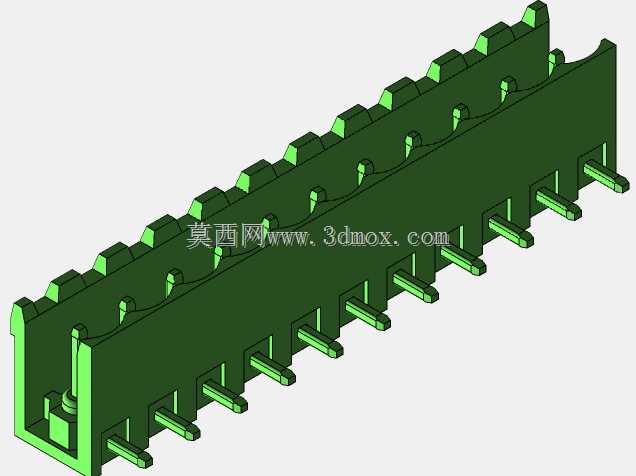

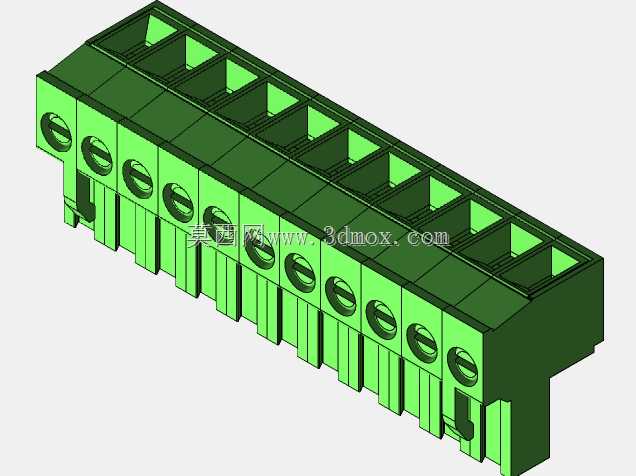

　　在功能特性上，板载的IO端口全部采用插拔式绿色接线端子，端子的引脚间距符合工控接线的通用标准，接线时不需要焊接，直接压接导线后插入端子即可，后期维护更换也能快速拆线，不会影响周边线路。控制板的核心电路做了分层布局，功率驱动部分与逻辑控制部分做了物理隔离，模拟量采集回路单独做了屏蔽处理，避免工业现场的电磁干扰影响采集精度，板载的电源回路支持宽电压输入，适配工业现场常见的24V直流供电，同时带反接保护与过流保护，避免接线失误导致的板卡烧毁。外壳采用半透明的阻燃PC材质，既可以直观看到板载的运行指示灯状态，又能起到防尘、防异物触碰的防护作用，外壳的四个角预留了标准安装孔，安装孔的孔位尺寸兼容通用DIN导轨安装配件，也可以直接用螺丝固定在安装板上，安装方式灵活。

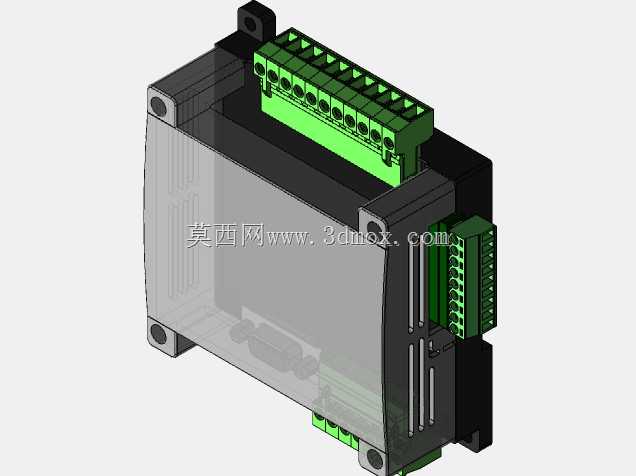

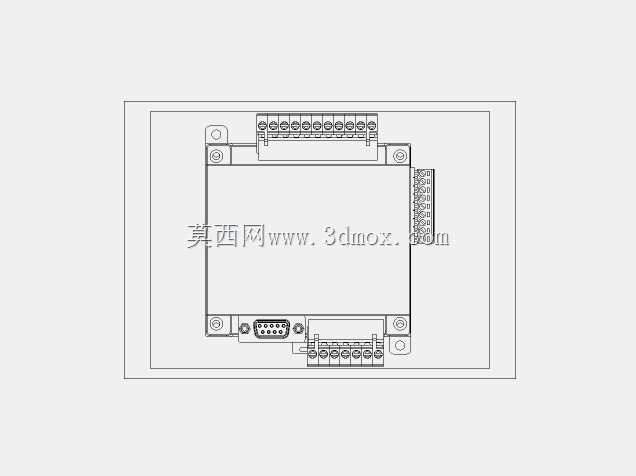

　　从设计思路层面，这款控制板在建模时完全还原了实物的安装边界，所有接线端子的伸出长度、外壳的凸起结构、安装孔的中心距都做了1:1的复刻，在做电控箱三维布局时，可以直接导入这个模型进行干涉检查，避免后期加工安装时出现端子与电控箱门、线槽、其他电气元件的碰撞问题。板卡的整体外形为长方体结构，边角做了圆弧过渡处理，不会在安装时划伤接线人员的手部，外壳表面的散热槽做了等距排布，既保证了壳体的结构强度，又能给板载的功率元件提供足够的散热通道，长时间满负载运行时也不会出现壳体温升过高的问题。

　　在实际选型适配时，需要注意板卡上下两侧的接线端子预留足够的接线弯曲半径，模型里已经还原了端子的接线口朝向，布局时要给导线走线预留至少15mm的空间，避免导线过度弯折导致的接触不良。板卡正面的状态指示灯位置做了凸起的透明视窗，安装时要保证视窗朝向便于观察的方向，不需要拆开外壳就能直观看到电源、运行、故障以及各个IO点的状态，方便现场调试与故障排查。模拟量端口与普通IO端口在端子排布上做了分区设计，接线时可以很直观地区分不同功能的接线区域，减少接错线的概率，建模时也还原了不同端子区域的丝印标识位置，在做三维布线时可以对应标识进行线路规划，让电控箱内部的走线更加规整。
