捷克特梅林VVER压水堆核电站厂区布局

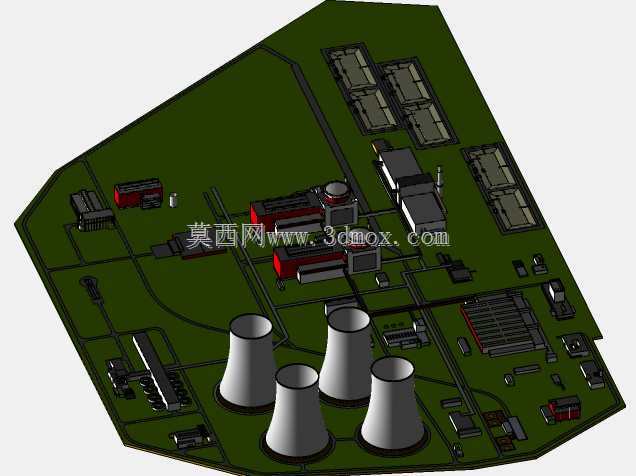

　　该三维模型完整还原了捷克特梅林核电站的厂区整体布局，核心配置为2台VVER-1000型压水堆机组，单堆额定出力1055MW，是中东欧地区典型的二代加压水堆商用核电项目。从工程视角拆解，模型首先明确了核电厂区的功能分区逻辑：核岛区域布置在厂区核心偏北位置，周边设置环形通道满足核级设备运输、应急疏散的通行要求，反应堆厂房、安全壳、核辅助厂房的相对位置完全匹配VVER堆型的常规布置逻辑，安全壳作为核岛核心承压边界，模型中还原了其圆柱形加穹顶的典型外形，周边的核燃料厂房、放射性废液处理厂房紧邻核岛布置，缩短了放射性介质的输送路径，减少管线辐射防护的施工成本。常规岛区域紧邻核岛布置，主厂房内排布汽轮发电机组、凝汽器、

　　高低压加热器等常规岛核心设备，模型中还原了主厂房的长条形排布形式，与核岛蒸汽管道接口的位置做了对应预留，符合压水堆核电站核岛与常规岛的接口设计逻辑。厂区南侧布置4座自然通风冷却塔，塔体采用双曲线钢筋混凝土结构外形，模型中还原了冷却塔的进风口高度、塔筒收分比例，塔体与循环水泵房的连接管线路径在厂区地面模型中做了显性化呈现，循环水系统的供回水走向完全匹配湿冷核电站的循环水工艺逻辑。厂内配套的升压站区域布置在厂区东侧，出线架构、主变压器区域的排布符合核电送出工程的常规设计，主变紧邻常规岛主厂房布置，缩短发电机出口到主变的母线长度，减少输电损耗。厂区内的道路系统采用环形加枝状的布置形式，主环路宽度满足大型核级设备的运输转弯半径要求，

　　各功能区之间的支路满足日常巡检、检修车辆的通行需求，厂区周界的围墙、出入口安保区域也在模型中做了对应还原，匹配核电项目的安保分区要求。从建模逻辑来看，该模型采用整体厂区布局加核心构筑物外形还原的建模思路，没有过度纠结单台设备的内部细节，而是把建模重心放在各功能区的相对位置、构筑物外形尺寸比例、厂区管线与道路的走向上，能够满足核电项目前期选址论证、厂区总平面布置方案比选、核电科普展示、同类型堆型厂区布局参考的使用需求。对于从事核电总图设计、能源设施规划的工程人员来说，该模型可以直观呈现VVER-1000堆型核电站的典型厂区布置逻辑，核对不同功能区的安全间距要求，比如核岛与常规岛的防火间距、冷却塔与主厂房的通风间距、

　　升压站与周边构筑物的电磁防护间距等设计边界。模型中所有构筑物的外形比例均参考实际电站的公开尺寸做了等比例还原，冷却塔高度、安全壳直径、主厂房跨度等核心尺寸的比例关系符合工程实际，没有出现比例失真的问题，厂区内的绿化区域、硬化场地的划分也匹配实际电站的场地竖向设计逻辑，能够直观体现核电项目场地平整后的功能分区划分方式。
