握拳造型带纹饰手部雕塑三维数模

　　做文创雕塑类三维建模快八年，这类带精细表面纹理的手部造型数模，最考验逆向建模阶段的细节还原度，这次拿到的扫描源数据表面噪点不多，处理起来省了不少修模的功夫。先看实际应用场景，这类模型主要走两个方向，一是博物馆文创衍生品的开发，做等比例缩小的树脂摆件、金属纪念章的母模，二是主题展馆的互动装置构件，比如嵌在历史文化展墙里做触感交互单元，还有部分潮玩工作室会拿这类原型做二次魔改，加赛博风格的机械结构改造成潮玩手办的主体部件。从实际用途倒推设计思路的时候，首先要考虑后续开模或者3D打印的脱模角度，原扫描件的手指缝隙处有几处接近0度的倒扣，我在重构曲面的时候特意把这些位置做了0.8度的拔模斜度，不破坏整体握拳的力量感的同时，

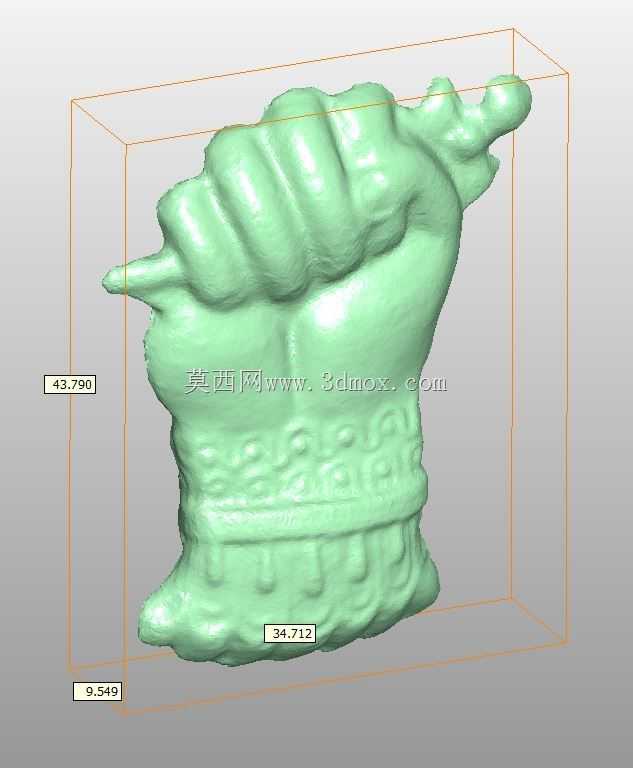

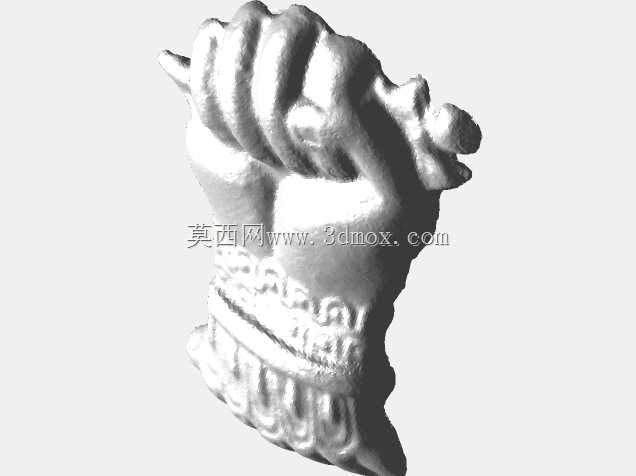

　　能保证后续硅胶翻模的时候不会扯坏模腔。外形尺寸这块，原始扫描的 bounding box 三个方向的尺寸分别是43.79mm、34.712mm、9.549mm，这个尺寸是扫描的小比例原型的尺寸，如果要做放大版的户外雕塑，直接按比例缩放就行，数模做了全参数化的缩放基准，缩放的时候表面的纹饰不会出现拉伸变形的问题，手腕处的两层纹饰带，上层是连续的卷草纹浮雕，下层是垂坠的水滴状凸纹，这些纹理的深度我统一调整到了0.3-0.5mm之间，不管是做光固化3D打印的小尺寸摆件，还是做CNC雕刻的大尺寸展示件，都不会因为纹理过深出现积料或者断刀的问题。安装边界的处理上，我在模型底部做了一个隐藏的1.5mm深的定位沉孔，

　　这个沉孔的位置选在了手腕纹饰带的下方，从正面完全看不到，后续不管是粘在木质底座上还是拧在金属展架上，都不需要额外破坏模型的表面外观，沉孔的直径做了3mm，适配市面上绝大多数文创摆件的通用安装螺丝规格。做这类艺术化的工业数模，最容易踩的坑就是只顾着还原造型忽略后续生产的工艺性，之前有同行做类似的雕塑数模，手指间的倒扣没处理，翻模的时候合格率不到三成，最后还要重新修模耽误项目周期，我在做这个模型的时候，特意把手指交叉处的内R角统一加大到了0.2mm，既不影响视觉上的锐利感，又能让打印或者开模的时候材料顺利填充，不会出现缺料的问题。还有表面的光滑度处理，原扫描件表面有扫描留下的网格棱线，我用曲率平滑的方式做了表面优化，

　　没有直接用全局平滑把纹饰磨平，每一处纹理的边缘都保留了手工雕刻的那种轻微的不规则感，不会像参数化生成的纹理那样死板，做出来的成品更有手工雕塑的质感。从结构强度的角度考虑，手指伸出的两个尖角位置，我在模型内部做了隐形的加强筋结构，壁厚从原来的1.2mm加厚到了2mm，避免运输或者摆放的时候不小心碰断，毕竟这类摆件很多是做旅游纪念品，流通环节的磕碰是没法完全避免的，提前在数模阶段做强度补强，能大幅降低售后的损耗率。另外这个模型的曲面是全封闭的流形曲面，不管是导入Magics做打印支撑，还是导入UG做模具设计，都不会出现破面、非流形边的问题，省了后续工程师修图的时间，之前接触过很多扫描的模型，导入工程软件之后几百个破面，光修面就要花大半天，这个模型在导出之前我做了三次几何检查，把所有的自由边、重叠面都处理干净了，拿到手就能直接用在生产环节。
