建筑墙体用长条形冲孔砌体连接固件

　　在民用住宅、商业建筑的砌体围护结构施工环节，不同材质墙体交接处的防裂拉结、砌体与结构主体的锚固连接，一直是影响墙体结构稳定性、避免后期墙面开裂的关键工序，这类长条形冲孔砌体连接固件，就是专门针对该类施工场景设计的专用连接构件。不同于传统预埋钢筋拉结的施工方式，这类冲压成型的连接固件无需在结构浇筑阶段提前预埋，可在砌体砌筑阶段直接铺设在灰缝中，一端通过膨胀锚栓与混凝土结构柱、剪力墙等主体结构固定，另一端随砌体砌筑埋入水平灰缝内，通过固件与砂浆的握裹力实现砌体与主体结构的柔性拉结，既能够抵消不同材质墙体间因温度变形、沉降差产生的应力，也能避免传统预埋钢筋位置偏差导致的拉结失效问题。从产品结构设计来看，整体采用连续长条形薄钢板冲压成型，

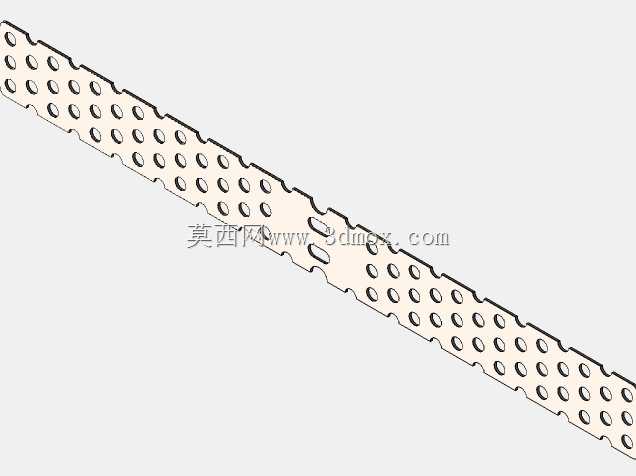

　　沿固件长度方向均匀排布多组椭圆形冲孔，孔型设计并非简单的圆形通孔，长轴方向沿固件长度方向布置，一方面能够在安装时适配不同的锚栓固定位置，抵消现场施工的定位误差，另一方面砂浆能够穿过冲孔形成嵌固结构，大幅提升固件与砌筑砂浆的结合力，避免固件在灰缝内出现滑移。固件两侧边缘设计有连续的波浪形压痕，并非平直的裁切边缘，这种结构能够增加固件与砂浆的接触咬合面积，进一步提升拉结强度，同时压痕结构也能提升薄钢板自身的抗弯刚度，避免施工过程中固件出现弯折变形。从安装边界来看，这类固件的厚度通常控制在1mm以内，完全适配常规砌体水平灰缝8-12mm的厚度要求，不会因固件过厚导致灰缝厚度超标影响砌筑质量，宽度设计为20-30mm区间，既能够保证足够的拉结受力面积，也不会过宽导致砌筑时灰缝砂浆填充不密实。长度方向可根据现场实际拉结需求进行裁切，常规单根长度可覆盖1-2皮砌块的拉结范围，沿墙体高度方向每间隔500mm左右布设一道，能够满足不同抗震设防烈度下的墙体拉结要求。在实际工程应用中，这类固件除了用于砌体与混凝土结构的拉结外，也可用于轻质隔墙板与主体结构的连接、不同材质砌体交接处的防裂拉结，甚至在屋面保温层固定、外墙挂板基层连接场景中也可作为辅助连接件使用。设计这类构件的三维模型时，需要重点关注冲孔的排布间距与孔型尺寸，相邻孔组的间距需要匹配常规砌块的模数，避免出现孔位刚好落在砌块边缘无法握裹的情况；同时边缘的波浪压痕深度需要控制在合理范围，

　　过深会导致钢板局部应力集中容易断裂，过浅则无法起到有效咬合作用；固件整体的平面度公差需要控制在合理范围，避免冲压后出现翘曲导致灰缝内砂浆厚度不均。不同于普通的平板连接片，这类冲孔砌体连接件的受力模式是通过多点嵌固实现整体拉结，而非依靠单点的锚固力，因此在建模时需要准确还原每个冲孔的倒角、边缘压痕的细节，这些细节直接决定了后续有限元受力分析的准确性，也能为生产端的冲压模具设计提供准确的数模依据。在现场施工适配性上，固件上的椭圆形孔允许锚栓有一定的位置调整量，不需要在结构施工阶段精准预留锚栓位置，后期砌体施工时可根据实际砌筑位置现场钻孔打锚栓，大幅降低了施工配合难度，也减少了预埋阶段的人工成本。同时薄钢板的材质通常选用镀锌钢带，

　　自身具备良好的防锈蚀能力，能够在墙体内部的潮湿环境下长期保持力学性能，不会像普通钢筋那样容易因锈蚀膨胀导致墙面出现锈迹渗出的问题。从受力特性来看，这类柔性连接件相比刚性的钢筋拉结，能够允许墙体与主体结构之间有微小的变形位移，更好地释放温度应力与沉降应力，减少墙体开裂的概率，这也是目前国内建筑施工领域逐步推广这类连接固件替代传统拉结钢筋的核心原因。在三维建模过程中，除了还原整体外形尺寸外，还需要对冲孔的翻边、边缘压痕的圆角进行细节处理，这些微小的结构特征不仅影响产品的实际受力性能，也会直接影响冲压生产时的模具寿命，如果数模中忽略了冲孔的倒角设计，实际冲压时容易出现孔边毛刺、钢板撕裂的问题。另外，固件整体的长度方向可以设计为参数化可调的模型，方便不同项目根据实际拉结长度需求快速调整模型尺寸，不需要重复建模，提升设计效率。
