适配14毫米六角螺母的手动棘轮扳手结构

项目分类:通用五金配件 发布时间:2022-03-16 ID:578586
  • 适配14毫米六角螺母的手动棘轮扳手结构
  • 适配14毫米六角螺母的手动棘轮扳手结构
  • 适配14毫米六角螺母的手动棘轮扳手结构
  • 适配14毫米六角螺母的手动棘轮扳手结构
  • 适配14毫米六角螺母的手动棘轮扳手结构

  在设备维保、小型机械装配、家用五金拆装场景中,针对狭窄空间内的六角螺母紧固与拆卸作业,普通开口扳手受转动角度限制,往往需要反复调整卡位,作业效率低,甚至会因为操作空间不足无法完成连续转动,这款带配套套筒的棘轮结构正是为解决这类作业痛点设计。从实际使用场景来看,这类棘轮工具常应用在自行车维保、家电拆装、小型机电设备检修、家具组装等场景,尤其是当螺母安装位置周边存在遮挡,无法实现扳手360度整周转动时,棘轮的单向锁止特性可以让操作者在小角度摆幅下完成螺母的旋进或旋出,不需要每次转动后都将扳手从螺母上取下重新卡位,大幅缩减重复对位的辅助时间。

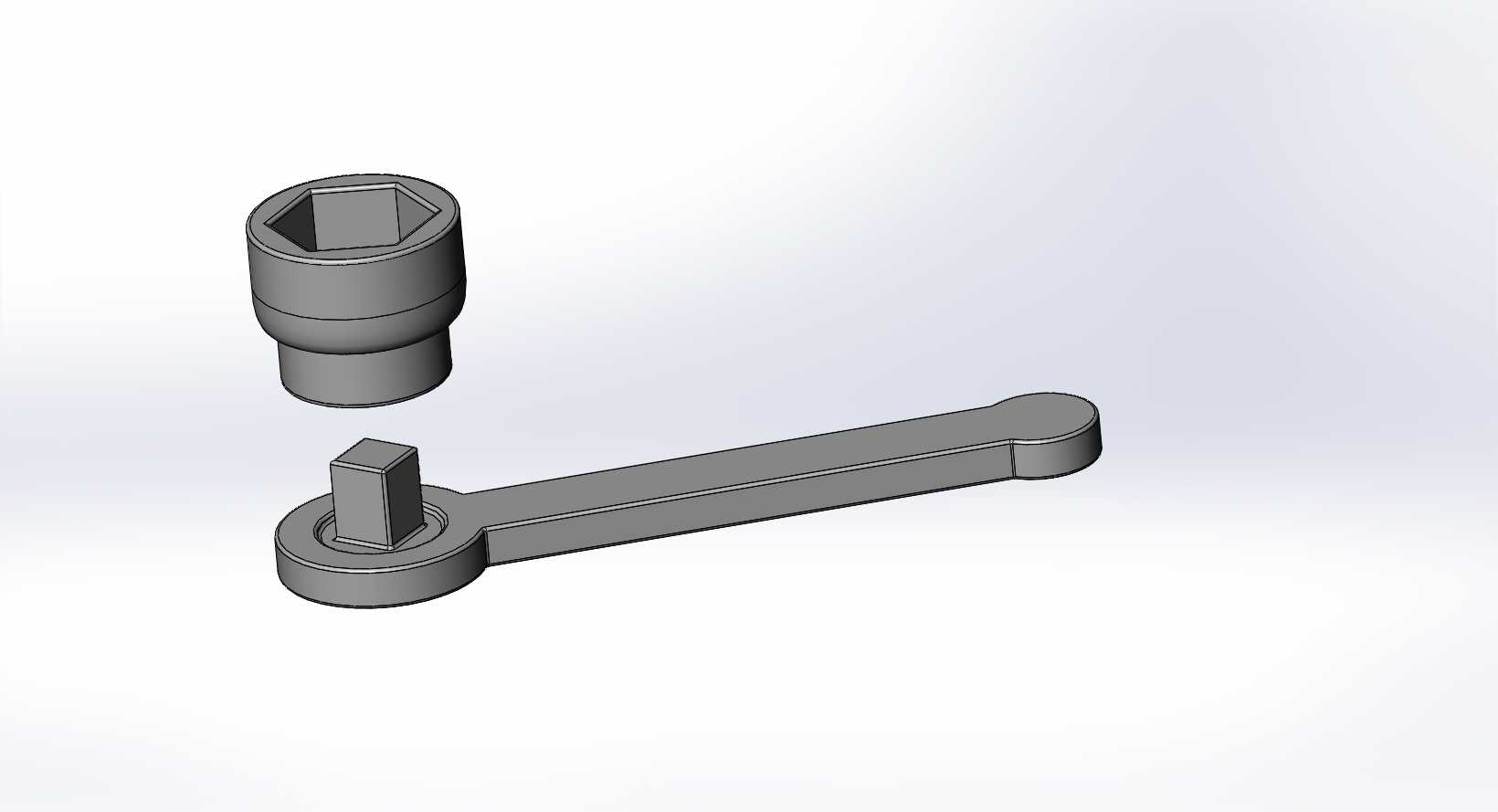

  从功能特性上看,这套结构分为棘轮手柄与适配套筒两个独立部分,套筒一端为内六角孔,专门适配14毫米规格的外六角螺母,内六角孔的尺寸公差按照普通级手动工具要求设计,既保证与螺母的配合间隙不会过大导致棱边打滑,也不会因为间隙过小出现卡滞无法套入的问题;套筒另一端为方形驱动凸台,与手柄头部的方形驱动孔配合,配合面做了定位限位,避免传动过程中出现滑脱。手柄头部内置棘轮棘爪单向传动结构,正向转动时棘爪卡入棘轮齿槽带动套筒同步转动,反向扳动手柄时棘爪沿棘轮齿面滑过,套筒保持静止,以此实现小角度往复扳动下的连续旋紧或旋松动作,手柄尾部做了圆弧过渡处理,握持时不会硌手,长力臂的设计可以在施加相同握力的情况下获得更大的输出扭矩,降低操作者的施力强度。

  设计过程中首先要明确核心的传动逻辑,棘轮的齿形选用不对称梯形齿,保证单向锁止时的接触强度,避免承受大扭矩时出现齿面崩损,棘爪的复位依靠内置的弹性元件,保证反向转动时棘爪可以顺畅回弹滑过齿面,不会出现卡滞导致双向锁死的问题。套筒部分的结构设计需要兼顾强度与轻量化,套筒外壁做了阶梯过渡,靠近内六角端的壁厚更大,因为该区域是扭矩传递的主要受力区,更大的壁厚可以降低应力集中导致的套筒开裂风险,靠近方头端的直径适当缩小,减少材料用量的同时也能适配部分下沉式安装的螺母,避免套筒外壁与安装孔位发生干涉。手柄的杆身截面采用扁平矩形设计,相比圆形截面在相同截面积下拥有更好的抗弯曲性能,承受大扭矩扳动时不容易出现杆身弯折变形,杆身与头部的连接位置做了大圆角过渡,避免应力集中导致的头部断裂。

  从安装边界与尺寸适配来看,套筒的总长度控制在合理范围,套入螺母后外露的长度不会过多,在空间局促的作业位置也能正常使用,方头与手柄驱动孔的配合尺寸符合通用手动工具的互换标准,除了配套的14毫米套筒外,也可以适配其他同规格方驱的套筒,拓展工具的使用范围。手柄的总长度按照手动操作的最优力臂设计,既不会因为长度过大导致携带不便,也不会因为长度过短导致施加扭矩费力,头部的棘轮外径做了限制,避免头部体积过大无法伸入狭窄的作业空间。实际建模过程中,需要重点关注棘轮齿的啮合间隙,间隙过大会导致扳动时的空行程过大,影响操作手感,间隙过小则会导致棘爪滑动不畅,出现反向扳动卡滞的问题;套筒内六角的棱边需要做微小的倒角处理,既方便套入螺母,也能减少螺母棱边与套筒口部的磕碰损伤;所有边棱位置都做了小圆角钝化处理,避免操作过程中划伤手部,也能提升零件的结构强度,减少淬火过程中的应力集中开裂风险。这套结构没有多余的复杂零件,整体结构简单可靠,维护方便,日常使用中只需要定期在棘轮棘爪位置添加少量润滑脂,就能保证长时间的顺畅使用,完全满足日常轻载拆装作业的使用需求。
