长条形工业传感检测集成装置结构设计

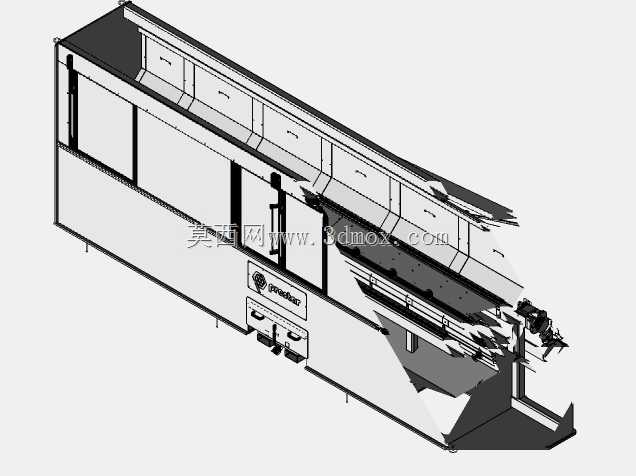

　　这套长条形集成传感检测装置，主要面向连续化生产线上的工件多工位检测场景，常见于汽车零部件加工线、精密电子元件组装线、包装产线的末端质量核验环节，可适配不同节拍的流水作业需求，完成工件从进料到多维度参数检测再到出料的全流程动作，无需额外搭配过多转接工装即可对接现有产线的输送接口。从结构布局来看，整体采用长直卧式的机架设计，主体框架由标准型钢焊接后做时效处理再加工安装基准面，外部覆盖可拆卸式钣金护罩，护罩上预留了对应检测工位的观察窗与检修门，日常维护时无需整体拆解护罩，仅需打开对应工位的检修门即可完成传感器校准、易损件更换等操作。装置进料端设置了可调式导向限位结构，可根据待检测工件的外形尺寸调整导向条的间距，

　　适配宽度在一定范围内的不同规格工件，导向条采用耐磨尼龙材质，避免刮伤工件表面，同时降低工件输送过程中的卡滞风险。沿着装置长度方向依次排布了多组检测工位，每个工位根据检测需求搭载对应类型的传感单元，包括外观缺陷检测的视觉传感组件、尺寸精度检测的位移传感组件、存在性检测的光电传感组件，各工位之间预留了足够的安装调试空间，传感单元的安装支架均设计了多维度调节结构，可实现X/Y/Z三个方向的位置微调以及角度偏转调整，满足不同检测焦距、检测角度的调试需求，支架与机架之间采用绝缘垫片隔离，避免设备运行过程中的电气干扰影响传感检测精度。装置中段集成了工件定位机构，当工件输送至对应检测工位时，定位机构会快速顶升并夹紧工件，

　　保证检测过程中工件位置固定，避免输送过程中的位置偏移导致检测数据失真，定位机构的驱动采用小型气动元件，响应速度快，动作行程可根据工件高度进行调整，适配不同厚度的工件检测需求。出料端设置了分选导向结构，可根据检测结果将合格工件与不合格工件分别导向不同的出料通道，无需人工分拣即可完成不合格品的自动剔除，分选挡板的动作与检测系统信号联动，响应延迟控制在产线节拍允许范围内，不会出现错分、漏分的情况。从安装边界来看，装置底部设置了可调式支撑脚杯，可根据现场地面的平整度调整整体高度与水平度，支撑脚杯的调节行程满足常规产线的对接高度需求，设备侧面预留了电气走线槽与气路接口，所有线缆与气管均内置在护罩内部的走线槽中，外部无裸露管线，

　　既避免了生产现场的杂物剐蹭管线造成损坏，也让整体外观更加整洁。设计过程中充分考虑了设备的扩展性，机架上预留了多组标准安装孔位，后续如果需要增加检测工位，仅需在预留孔位上加装对应的传感组件与定位结构，无需对主体机架进行二次加工，降低了产线升级改造成本。同时，整体结构做了动平衡校核，装置运行过程中不会出现明显的振动，保证传感单元的检测稳定性，各运动部件之间均设置了润滑注油点，日常保养时可快速完成注油维护，延长设备的使用寿命。在结构细节处理上，所有钣金护罩的边缘均做了折边钝角处理，避免安装维护过程中划伤操作人员，护罩表面做了喷塑处理，具备一定的耐油污、耐刮擦性能，适配工业生产现场的复杂环境。
