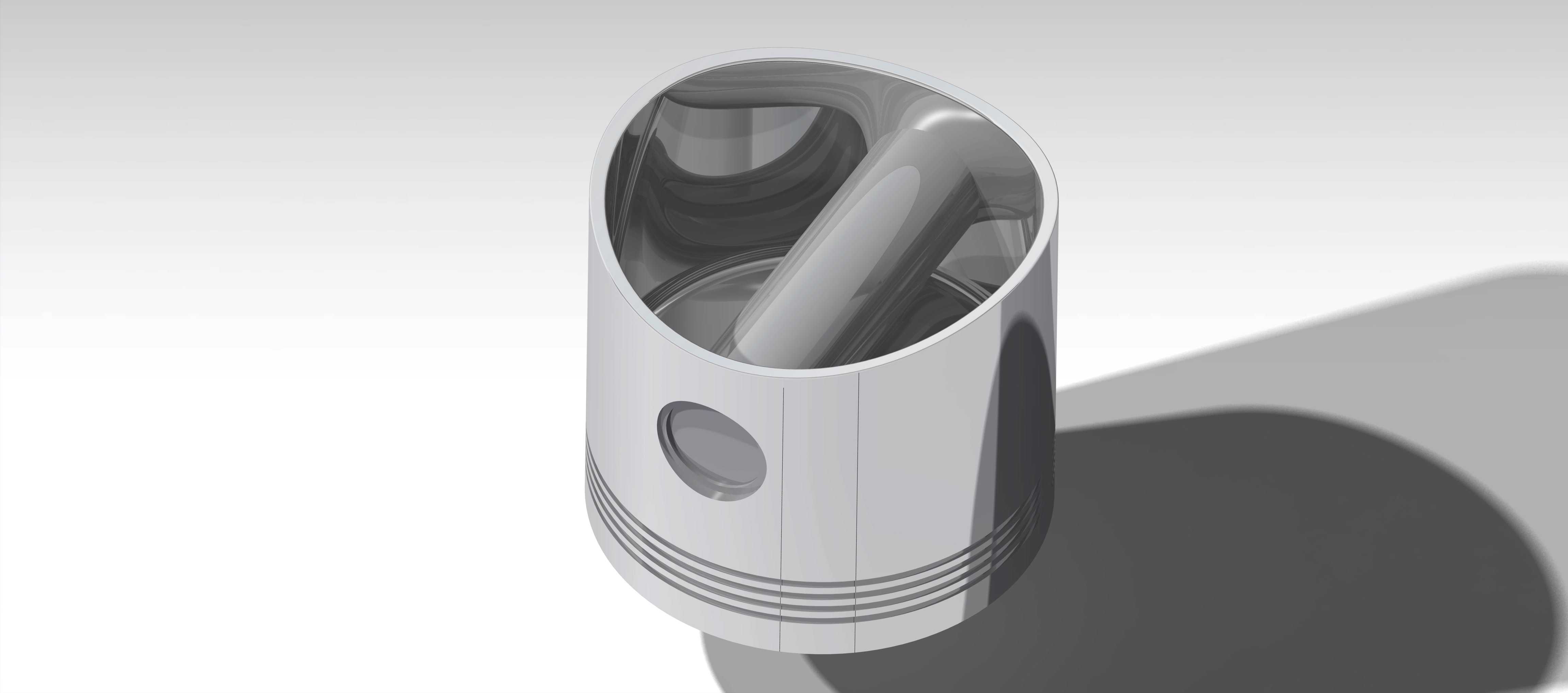

传感器配套活塞结构三维设计

　　在压力类、位移类传感器的配套执行结构中，活塞是承担介质压力传导、动作位移输出的核心零件，其结构设计合理性直接决定传感器的检测精度、响应速度与长期运行稳定性，这类活塞和常规动力设备中的活塞在设计侧重上有明显区别，不需要承担高温高压下的爆燃冲击，但对形位公差、表面粗糙度、运动同轴度的要求更为严苛。从实际应用场景来看，这类活塞多配套在气动检测回路、微压传感单元、小型液压触发机构中，比如工业自动化生产线的气源压力检测点位，活塞会在腔体内随气压变化产生线性位移，带动传感器内部的磁芯或者触针产生位置变化，最终将压力信号转换为可采集的电信号；部分接触式位移传感器的测头端也会采用微型活塞结构，抵消被测工件表面的微小倾斜误差，

　　保证测头始终和被测面保持垂直贴合。设计这类活塞的时候，首先要明确安装腔体的边界尺寸，活塞的外径要和腔体内孔保持合理的配合间隙，间隙过大会导致介质泄漏，造成压力检测数值偏低，间隙过小则会增大运动阻尼，甚至在温度变化产生热胀的时候出现卡滞，通常配合公差会选H7/g6的间隙配合，表面粗糙度控制在Ra0.8以下，降低往复运动的摩擦阻力。活塞的端面设计会根据传感检测的需求做差异化处理，如果是压力传导用途，活塞受压端面会做平整化设计，保证受压面积恒定，避免压力计算出现偏差；如果是位移触发用途，活塞的接触端会设计圆弧过渡或者镶嵌耐磨触头，减少长期往复运动带来的端面磨损。活塞上的密封槽设计是整个结构的重点，槽的宽度、

　　深度要和选配的密封圈尺寸完全匹配，槽的边角要做小圆角过渡，避免安装密封圈的时候被锐边割伤，密封槽的位置要避开活塞的运动行程端点，防止活塞运动到极限位置时密封圈被挤出卡槽。部分带磁环安装位的活塞，会在活塞本体上设计环形卡槽，磁环嵌入后用挡圈固定，保证磁环和活塞同步运动，不会在往复动作中出现移位，磁环的安装位置要和传感器内部的霍尔元件行程范围匹配，确保整个运动区间内都能被稳定检测到。从安装边界来看，活塞的总长度要满足腔体的行程要求，活塞伸出端的直径要和端盖的导向孔匹配，导向段的长度要足够，避免活塞运动到行程末端时出现偏摆，活塞尾部通常会设计限位台阶，防止活塞在介质压力作用下脱出腔体。在建模过程中，要重点关注各段轴径的同轴度公差，

　　尤其是密封段、导向段和磁环安装段的同轴度，控制在0.02mm以内，否则会出现密封圈偏磨、磁环和检测元件位置偏移的问题，直接影响传感器的检测精度。另外活塞的材质选择也会结合使用场景调整，普通气动场景用铝合金做硬质阳极氧化处理，兼顾轻量化和耐磨性；有腐蚀性介质的场景会选用304不锈钢或者PEEK材质，避免长期使用出现锈蚀或者溶胀。这类活塞的结构虽然不复杂，但每一处尺寸的设计都和传感器的实际检测性能直接相关，建模时需要反复核对配合尺寸、行程边界和安装位的匹配度，不能照搬通用活塞的设计参数，要结合配套传感器的具体检测量程、安装空间、介质类型做针对性调整，比如微压检测场景下的活塞会尽可能降低自身重量，减少活塞惯性带来的检测滞后，高压场景下的活塞则会适当增加壁厚，提升结构强度，避免受压变形。
