多工位快速压紧焊接工装夹具结构

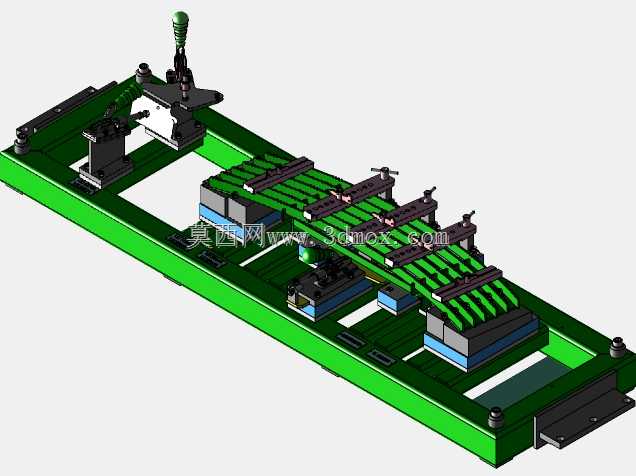

　　这套工装主要面向中小规格长条类冲压钣金件的批量焊接工序，在汽车零部件、五金结构件加工车间的焊接工位上，这类工装的使用频率极高，核心作用是替代传统人工划线定位、手持压紧的作业模式，把焊接前的工件装夹辅助时间压缩七成以上，同时避免焊接过程中工件受热变形出现尺寸偏移，保证成批次焊件的尺寸一致性。从结构布局来看，整套工装采用长条形钢制底板作为安装基座，底板上预留了多组T型槽与螺栓安装孔，既可以直接固定在焊接工作台上，也能适配变位机的安装接口，配合自动焊接设备完成环缝、长直缝的焊接作业。底板上的定位模块分为固定定位块与可调定位座两类，固定定位块布置在工装的进料端，靠加工后的基准面抵住工件的端部基准，限制工件的长度方向窜动；

　　可调定位座沿底板长度方向排布，可根据待焊工件的宽度尺寸调整安装位置，定位座上镶嵌有硬质合金垫块，避免长期装夹磨损后定位精度下降，垫块的高度经过精确计算，刚好托住工件的焊接基准面，让待焊焊缝处于悬空状态，防止焊接热量传导到工装底板造成局部变形。压紧机构全部采用卧式快速夹钳搭配压头的结构，相比螺旋压紧结构，快速夹钳的开合行程更大，工人装取工件时不需要完全旋出压杆，扳动夹钳手柄就能完成压紧与松开动作，单工位装夹时间可控制在十秒以内。夹钳的压头前端加装了聚氨酯缓冲垫，压紧时不会刮伤工件表面的涂装或镀锌层，同时缓冲垫可以补偿工件的厚度公差，避免因工件厚度偏差出现压不紧或者压变形的问题。工装中部设置了多组成型支撑块，

　　支撑块的型面完全贴合待焊工件的反面轮廓，针对工件上的薄弱易变形位置，支撑块做了局部加高处理，焊接时支撑块可以抵消焊缝冷却收缩产生的拉应力，减少焊后工件的翘曲变形量。整套工装的定位基准统一遵循基准重合原则，所有定位面的设计都对应工件图纸上的设计基准，避免基准不重合带来的尺寸误差，工人装夹时不需要额外测量，只要将工件靠紧定位块、扳下夹钳手柄就可以完成装夹，对操作工人的技能要求大幅降低，即使是新入职的操作工经过简单培训就能完成装夹作业。从安装边界来看，工装底板的长度适配常规焊接工作台的台面尺寸，宽度方向预留了足够的焊枪操作空间，不管是手工电弧焊、二氧化碳气体保护焊还是机器人自动焊，焊枪都能顺畅到达所有焊缝位置，不会和工装结构发生干涉。

　　夹钳的安装位置经过反复调整，压紧点全部布置在工件刚性较好的筋条位置，避开了焊缝区域和后续需要加工的面，防止压紧力造成工件局部凹陷，也避免焊渣飞溅堆积在夹钳的铰接部位影响夹钳使用寿命。工装的所有外露金属表面都做了发黑处理，铰接部位加装了防尘挡片，减少焊接车间内的焊渣、粉尘进入夹钳运动副，延长工装的维护周期，日常使用只需要定期在铰接点滴注润滑油即可，不需要复杂的保养流程。针对批量生产的需求，这套工装上还预留了防错销安装孔，可根据工件的特征加装防错销，避免工人装反工件造成批量报废，防错销的位置可根据不同型号的工件灵活调整，适配同系列不同规格工件的装夹需求，减少车间内工装的储备数量，降低工装制作成本。在实际焊接作业中，工件装夹完成后所有待焊位置都处于无遮挡状态，焊工可以连续完成所有焊缝的焊接，不需要中途翻转工件或者调整压紧位置，焊接完成后松开所有夹钳就能直接取下工件，工件的尺寸精度可以稳定控制在图纸要求的公差范围内，大幅减少焊后校形的工作量。
