ER16夹头工位收纳固定支架

　　在数控加工、小型精密零件铣削钻削的日常作业场景里，ER夹头是钻铣床、加工中心、雕刻机等设备上使用频率极高的耗材类装夹配件，不同夹持孔径的ER16夹头往往需要根据加工刀具的柄径频繁更换，多数车间工位此前常采用零散盒放、抽屉堆叠的方式存放这类夹头，不仅找取对应规格的夹头时需要翻找耗费时间，散落放置的夹头也容易因磕碰导致内锥面、弹性槽口出现损伤，直接影响后续刀具装夹的同轴度精度，甚至造成加工过程中刀具偏摆、断刀的问题。这款ER16夹头夹持支架，正是针对机加工工位的ER16夹头定点存放、有序收纳需求设计的工位辅助工装。从结构设计来看，整体采用L型折弯式的一体化基座结构，竖直安装边与水平承载边为一体式加工成型，没有额外的拼接装配结构，

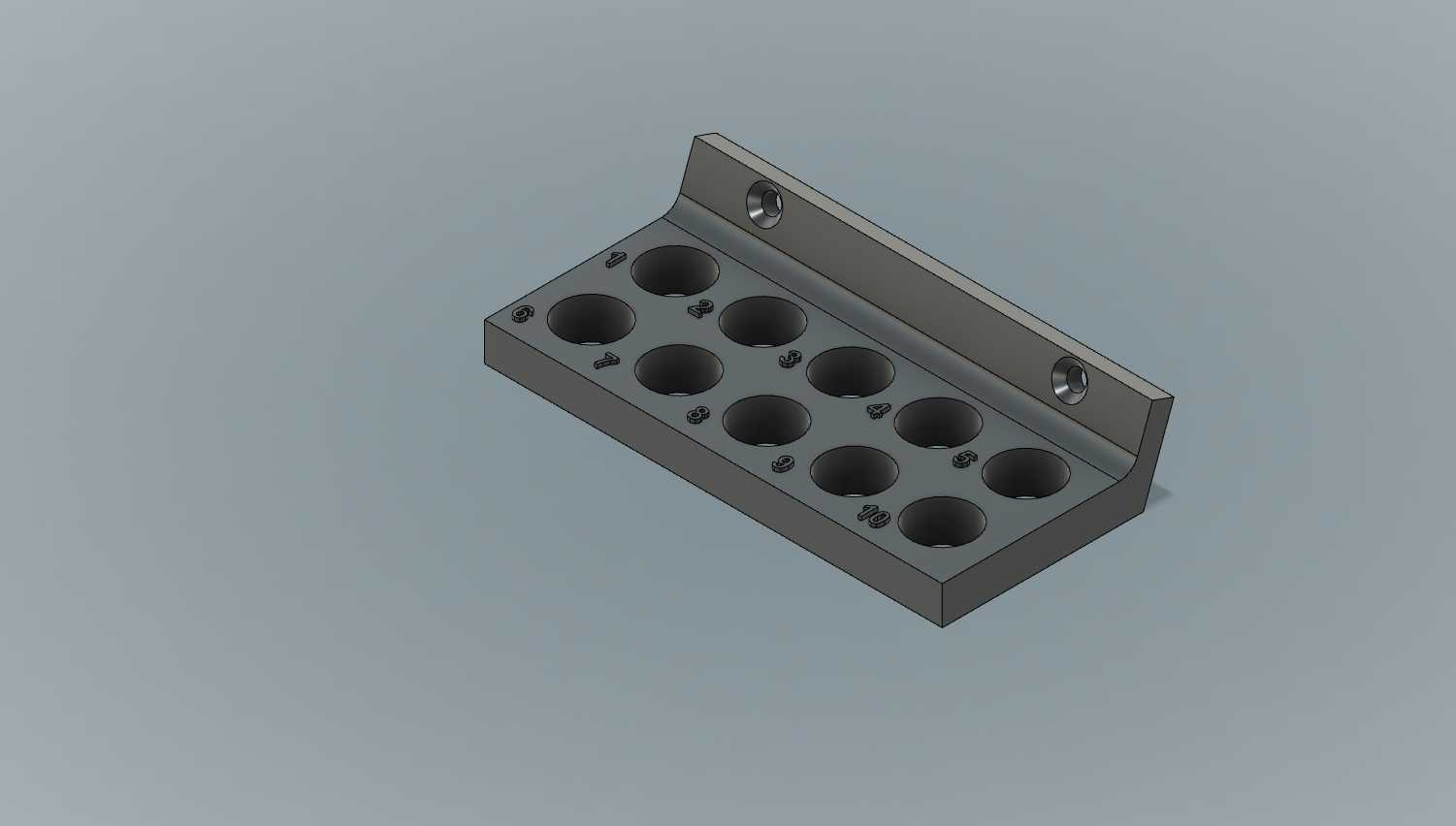

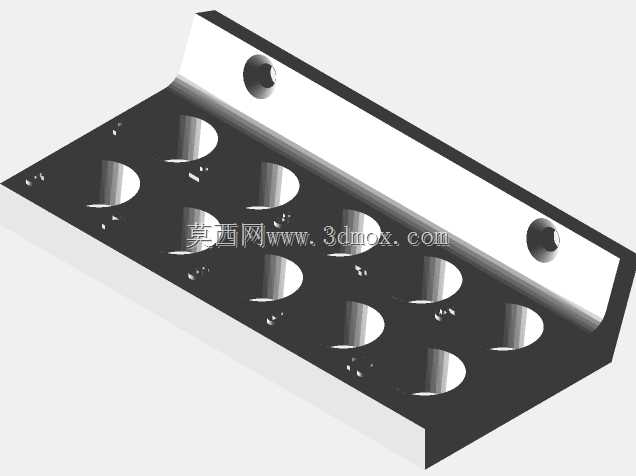

　　避免长期使用后出现连接松动、定位偏移的问题。竖直安装边上预留了两个沉头安装孔，可直接通过内六角螺栓将整个支架固定在机床侧立面、工位工具挂板或者工作台边缘的立面上，安装时两个孔位的中心距经过适配常规工位的安装孔位排布，不需要现场额外配钻过多孔位，安装后支架的水平承载面保持水平状态，不会因为安装倾斜导致放置的夹头滑落。水平承载面上共排布了10个适配ER16夹头外径的定位孔，孔位按照两排五列的矩阵式均匀排布，每个定位孔的内径与ER16夹头的外圆柱面做小间隙配合，夹头插入后可以保持竖直放置状态，不会出现歪斜倾倒，每个孔位旁预留了微小的标记点位，可用于粘贴或者激光雕刻对应夹头的夹持孔径规格，作业人员更换刀具时可以快速定位到需要的夹头规格，

　　不需要逐个翻找核对。设计过程中充分考虑了机加工现场的使用环境，基座的棱边全部做了小倒角处理，避免取放夹头时锋利边角划伤操作人员的手部，同时整个支架的外形尺寸控制在紧凑的范围内，不会占用过多的工位操作空间，安装后突出安装立面的距离刚好适配ER16夹头的整体长度，夹头放入后尾端不会与安装立面发生干涉，取放时手指可以捏住夹头的外露部分直接拔出，操作顺畅无卡滞。从实际使用的角度出发，这种支架除了用于日常工位的夹头收纳，还可以作为夹头清洁、保养后的临时放置架，更换下来的夹头清理干净锥面的切屑、残留切削液后，可以直接插放在对应孔位，避免清洁后的夹头接触到工位台面上的切屑、油污，下次使用时可以直接取用。定位孔的深度经过合理设计，

　　既可以保证夹头插入后有足够的支撑力不会倾倒，又不会因为孔深过大导致夹头底部积存切削液、铁屑，日常清理支架时只需要将支架取下倒置轻磕，就可以倒出孔内积存的少量杂物，维护十分方便。竖直安装边的厚度与水平承载边的厚度经过受力校核，即使10个孔位全部放满夹头，整个支架也不会出现弯折变形，长期使用可以保持结构稳定。不同于市面上常见的塑料材质夹头收纳架，这种金属结构的支架耐切削液腐蚀、耐切屑磕碰，在车间多油多屑的环境下使用寿命更长，不会因为接触切削液出现老化脆裂的问题。在进行多工序频繁换刀的加工作业时，这种有序排布的夹头架可以帮助作业人员养成定置存放工具的习惯，减少工具寻找的辅助时间，间接提升加工效率，同时也能避免夹头因随意放置造成的精度损伤，降低夹头的损耗率。支架的安装边界适配多数小型加工设备的侧面安装空间，不管是台式钻铣、小型精雕机还是台式车床的工位旁，都可以找到合适的安装位置，不需要对现有工位布局做大幅调整，就可以完成夹头存放区域的规整。
