斯柯达品牌标识立体结构设计

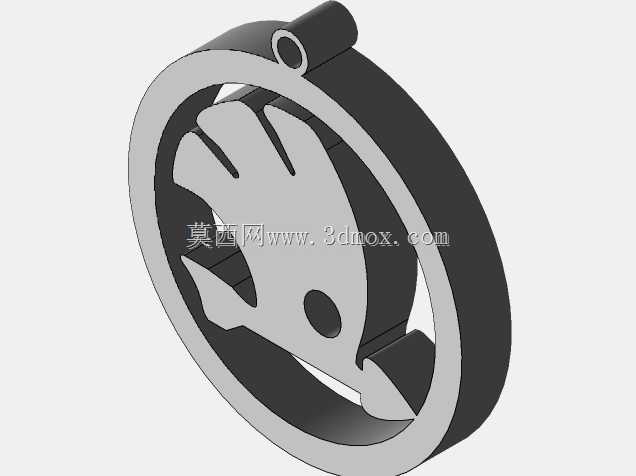

　　在汽车外饰零部件的设计体系中，品牌标识是承担品牌视觉传递、整车前脸辨识度构建的核心部件，不同于普通平面印刷标识，立体车标的结构设计需要兼顾外观质感、安装适配性、长期使用的可靠性等多重工程需求。这款斯柯达品牌标识的立体结构设计，首先围绕品牌视觉符号的还原展开，将平面化的飞箭图形做了厚度方向的拉伸与边缘倒角处理，环形外框与内部飞箭造型采用一体化的结构衔接，避免了分体拼接带来的接缝瑕疵，同时在环形外框的上部预留了带通孔的安装凸台，这个凸台的位置经过重心校核，安装后标识整体不会出现偏斜，通孔的尺寸适配常规的车标安装卡扣或者自攻螺钉规格，能够直接对应车头格栅或者尾门的预留安装位，不需要额外做安装位的二次修改。从实际应用场景来看，

　　这类立体车标主要装配在乘用车的前进气格栅中部、尾门牌照板上方区域，部分车型也会在轮毂盖、方向盘中央位置使用同比例缩小的同款结构，设计过程中需要考虑不同安装位置的边界尺寸，比如前脸格栅处的安装位通常预留的深度空间在15mm以内，这款标识的整体厚度控制在12mm，不会出现装配后突出过多影响格栅开合、或者与周边覆盖件产生干涉的问题；外轮廓的环形直径控制在80mm区间，符合主流A级、B级乘用车的车标尺寸通用规范，能够适配多数同品牌车型的外饰安装点位。结构设计上，标识的背面做了均匀的减薄处理，在保证正面造型壁厚不小于2.5mm的前提下，将非外观面的壁厚控制在1.5mm，既减少了原材料的使用，也避免了注塑成型过程中出现缩痕、翘曲等外观缺陷，

　　同时背面的安装凸台做了加强筋连接，加强筋的厚度不超过主壁厚的0.6倍，防止凸台位置出现应力集中导致安装后断裂。边缘位置全部做了R0.8mm的圆角处理，一方面是避免装配过程中锐边划伤操作人员，另一方面也能减少车辆行驶过程中气流在标识边缘产生的风噪，同时圆角过渡的结构在做表面镀铬或者喷漆处理时，涂料的流平性更好，不会出现边角位置积漆、露底的外观问题。设计过程中还考虑了户外使用的耐候性需求，整体结构没有出现积水的凹陷结构，环形外框与内部飞箭之间的镂空间隙做了3°的拔模斜度，雨水或者灰尘能够顺着斜面自然滑落，不会在间隙位置积存导致长期使用后出现污渍残留难以清理的问题；安装凸台的通孔做了沉台设计，装配后螺钉头部完全沉入沉台内部，

　　不会突出于标识背面，保证装配后标识背面与安装基面完全贴合，避免出现缝隙导致车辆行驶过程中标识产生振动异响。从建模逻辑来看，这款标识的三维结构首先通过草图绘制外轮廓环形与内部飞箭的平面轮廓，对轮廓的曲率做连续校验，保证品牌图形的比例完全符合品牌视觉规范，没有出现图形变形的问题，之后通过拉伸命令生成基础实体，对所有外观面做曲率圆角过渡，再通过切除命令生成内部的镂空结构，最后添加安装凸台、加强筋、沉台孔等安装结构，整个建模过程全参数化关联，后续如果需要适配不同车型调整尺寸，只需要修改草图的轮廓参数与拉伸深度参数，就可以快速生成对应规格的模型，不需要重新绘制整体结构，能够大幅缩短同系列不同尺寸车标的开发周期。在实际的零部件验证环节，这类结构的模型还可以直接用于工装夹具的设计，比如车标表面处理的喷涂工装、装配定位工装，都可以基于这个三维模型快速做适配设计，减少工装开发的反复调整次数；同时模型也可以直接导入CAE分析软件，做注塑成型的模流分析，验证不同浇口位置下的填充效果、熔接痕位置、翘曲变形量，提前优化模具的进胶点与冷却水路设计，减少后续模具试模的调整次数。
