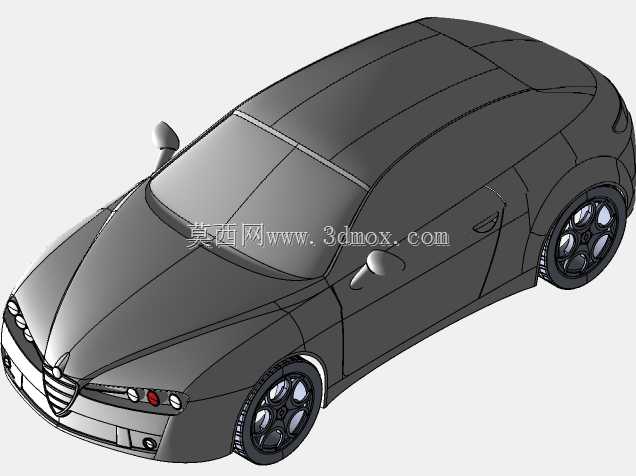

阿尔法罗密欧布雷拉轿跑外观结构三维数模

　　该模型还原的是双门运动轿跑的整车外观结构，在汽车研发的前期造型评审环节，这类高精度外观数模可直接用于油泥模型铣削的基准参考，也能支撑风洞仿真前期的外流场初步校验，省去前期反复拓点测绘的冗余工序。从实际建模逻辑来看，建模过程优先锁定了整车的硬点边界：前脸的盾形进气格栅中心与整车纵向中心线完全重合，前大灯组的下沿与前保险杠上棱线的Z向高度差控制在120mm区间，兼顾了行人碰撞保护的法规要求与前脸视觉低趴感；侧围部分的腰线从翼子板后端一直延伸至尾灯上沿，曲率变化采用G2连续过渡，避免曲面高光出现断差，这部分曲面在建模时特意保留了0.7mm的冲压脱模斜度，匹配实际钣金冲压的工艺要求，不会出现数模好看但无法量产的问题。整车外廓尺寸按照实车1:

　　1还原，总长控制在4.4米级，轴距2.6米左右，轮距前后差值不超过20mm，保证转向时的轮胎运动包络不会与轮眉发生干涉；车门部分的分缝间隙预留了3.5mm的均匀公差，匹配整车密封件的安装厚度，后视镜的安装基座位置避开了A柱的视野遮挡区，镜面曲率按照外后视镜法规要求设置，侧后方视野覆盖范围满足乘用车强制检验标准。在功能特性的还原上，模型保留了前后保险杠的安装卡扣位、侧裙的固定螺柱凸台、车顶的天线安装沉台这些细节结构，不是单纯的外观曲面壳子，结构工程师可以直接在这个数模基础上拆分钣金件、布置安装点，不用重新搭建基础曲面。前脸的进气格栅预留了中冷器的通风开口面积，前保险杠下部的导流槽对应刹车系统的冷却风道走向，

　　这些细节都和实车的空气动力学设计逻辑一致，不是随意绘制的装饰特征。轮毂部分的造型还原了实车的多辐条结构，轮辐的厚度按照铝合金铸造的工艺要求设置，避免出现壁厚过薄无法铸造的问题，轮胎的断面弧度匹配常规运动型轮胎的扁平比，轮拱与轮胎之间的间隙预留了悬架跳动的上下行程空间，满载状态下轮胎不会蹭到轮眉内衬。这类数模在实际工作中，除了造型评审，还可以用于车展展车的1:1模型制作、汽车改装行业的外观套件开发基础，改装厂商可以直接在这个数模上设计大包围、尾翼等加装部件，匹配原车的安装点位，不用反复扫描实车取点。建模时特意将所有外观特征的圆角做了分层处理，外露的A面圆角半径控制在2-5mm区间，既保证钣金冲压的成型性，也让外观光影更流畅；

　　靠近安装边的非外露面圆角适当放大，减少应力集中，提升零件的结构强度。前后风挡的安装面预留了玻璃胶的打胶宽度，玻璃与侧围的分缝处做了导水斜面，避免雨水顺着缝隙流入车门内部，这些细节都是从实际量产的角度出发做的还原，不是只追求视觉效果的概念模型。
