ZC A210微型直流水泵结构设计

　　在桌面级原型开发、小型智能灌溉装置、桌面水循环系统这类小流量流体输送场景里，微型直流水泵的选型一直是结构工程师绕不开的环节，很多市售成品泵往往只提供外形轮廓参数，缺少可直接用于装配干涉校验的三维结构数据，这款ZC A210微型水泵的三维结构，就是针对这类小尺寸流体输送部件的装配适配需求完成的结构还原。

　　从实际应用场景来看，这类微型泵的适用覆盖范围很广，小到桌面盆栽的自动滴灌系统、DIY水冷循环装置，再到小型实验台的试剂输送、家用小型净水设备的流体增压，都能看到同结构微型泵的身影，这类应用场景对泵体的安装空间要求极为苛刻，往往留给泵体的安装边界都在几十毫米的量级，同时还要兼顾进出水接口的管路排布空间、电机侧的接线避让空间，没有精准的三维结构数据，很容易在装配阶段出现干涉问题，要么是泵体和设备外壳碰擦，要么是管路弯折角度过大影响流通效率，要么是接线端子被其他结构件挤压留下安全隐患。

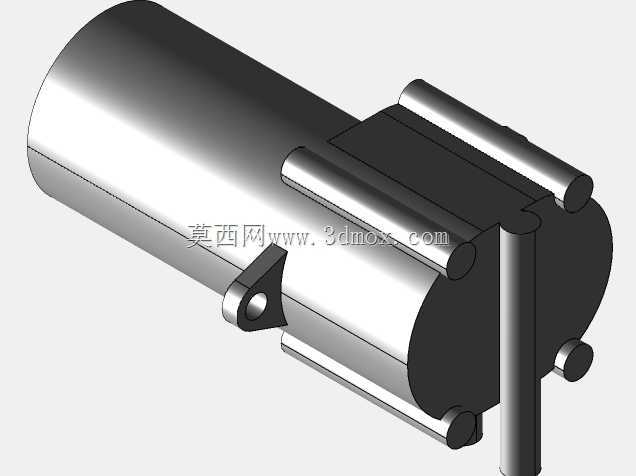

　　这款泵的整体结构采用同轴式布局，驱动电机段和泵头段沿轴向串联布置，电机段为圆柱型壳体，表面做了光面处理，没有多余的散热筋结构，这也符合小功率微型泵的散热特性——本身功率仅几瓦，依靠壳体自然散热即可满足连续运行需求，不需要额外的散热结构占用径向空间。泵头段和电机段衔接的位置做了径向凸起的结构，这里是泵腔的密封配合面，内部容纳叶轮与密封件，三个沿周向均匀分布的圆柱凸台是泵头端盖的锁紧柱，端盖通过卡扣或者小螺钉和这几个凸台配合，实现泵腔的密封压紧，这种周向均布的锁紧结构能保证密封面受力均匀，避免出现局部密封不严导致的流体渗漏问题。

　　泵体侧面伸出的带安装孔凸耳是核心安装定位结构，这个凸耳的位置经过了实际装配校验，安装孔的中心到电机轴线的距离、凸耳的厚度、安装孔的孔径都按照常用的M3螺钉安装标准做了还原，在做设备整体结构设计时，可以直接以这个安装孔作为定位基准，预留对应的安装柱空间，不需要再反复测量实物调整安装位。进出水接口采用侧出式布局，接口沿泵头径向伸出，和电机轴线呈垂直布置，这种布局的好处是管路排布时可以沿着设备侧壁走管，不需要在泵体轴向方向预留额外的管路插接空间，能有效压缩设备整体的轴向尺寸，适合安装空间狭长的小型设备。

　　从设计思路上看，这款泵的结构还原完全围绕装配适配需求展开，没有做多余的细节简化——很多网上能找到的简易泵模型会把泵头的锁紧凸台、安装凸耳这些关键装配结构省略，只做一个大致的圆柱轮廓，这种模型导入装配体里根本没法做干涉校验，等到实际打样装配才会发现结构冲突，浪费打样成本和调试时间。这个结构里把所有和装配相关的边界都做了精准还原：电机段的外径尺寸、整体轴向长度、安装凸耳的位置与孔径、进出水接口的外径与伸出长度、泵头段的最大径向尺寸，这些参数都是实际选型装配时必须用到的安装边界数据，不管是做盆栽智能灌溉系统的结构布局，还是做小型水冷循环装置的内部排布，都可以直接把这个模型导入装配环境，提前校验所有结构件的配合间隙，预留合理的装配操作空间。

　　实际选型使用时还要注意，这类微型泵的泵腔容积很小，不适合输送含有大颗粒杂质的流体，否则很容易卡住叶轮导致泵体堵转，所以在结构设计时最好在进水接口前预留滤网的安装空间，这个模型里进水接口的长度尺寸也考虑到了外接滤网的装配余量，不需要额外调整接口长度。另外电机段的尾部是接线端，做结构排布时要在电机尾部预留至少5mm的接线避让空间，避免导线被过度弯折导致线芯断裂，这个模型里电机段的轴向长度已经包含了尾部接线端的凸起尺寸，排布结构时只要按照模型的尾部边界预留空间，就不会出现接线被挤压的问题。

　　很多工程师在做小型流体类设备开发时，往往会忽略泵体的安装细节，觉得只要大概留个圆柱空间就行，实际装配时才会发现安装凸耳没地方固定、进出水管和其他结构件碰擦、接线没有足够的出线空间这类问题，反复修改结构不仅拖慢开发进度，还会导致整体结构布局变得冗余杂乱。这款微型泵的三维结构把所有装配相关的特征都做了完整还原，能帮结构工程师在设计阶段就把所有安装边界确认清楚，减少后期改模调整的工作量，不管是做原型验证还是小批量产品的结构设计，都能提供可靠的结构参考。
