微型透明结构抽水装置三维数模

　　做小型流体输送类项目的结构设计时，这类微型抽水装置的三维数模能帮设计人员省掉大量基础建模的时间，不用从零开始搭泵体、动力段的配合结构。先从实际应用场景说，这类小体积抽水结构适配的场景非常多，小到桌面级水冷循环系统的流体驱动、小型园艺盆栽的自动供水模块，再到实验台的小流量试剂输送、便携清洁设备的液体抽吸单元，甚至部分小型医疗冲洗设备的流体动力端，都能看到同结构产品的身影，它的核心作用就是在有限安装空间内，提供稳定的小流量液体输送能力，不需要大流量高扬程的工业泵配置，刚好匹配小功率、低流量的使用需求。

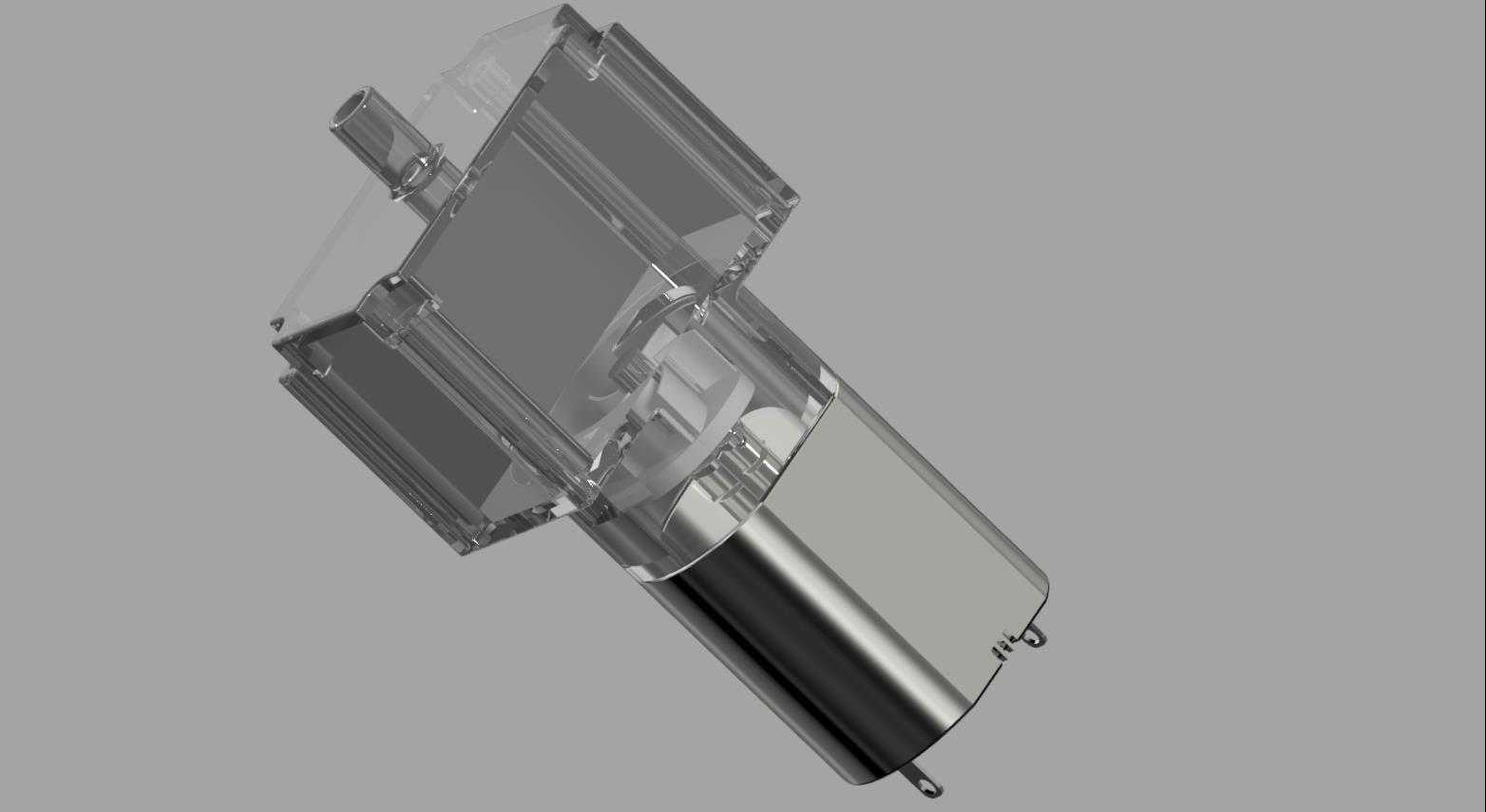

　　从功能特性上拆解，这个模型把泵头段和动力驱动段做了同轴集成设计，泵头部分做了透明壳体的结构呈现，能直观看到内部叶轮腔的流道走向、叶轮和泵腔的配合间隙，这部分在实际设计里是影响抽水效率的关键——间隙过大会出现回流泄压，流量达不到设计值，间隙过小则会在装配时出现运动件剐蹭，长时间运行会出现磨损卡滞。动力段采用的是圆柱型直驱结构，没有额外的减速传动组件，直接靠动力输出轴带动叶轮旋转，这样的设计能把整体轴向长度压缩到最小，适合安装空间局促的场景，同时减少了传动环节的功率损耗，在低电压供电的场景下也能获得足够的叶轮转速，建立起稳定的泵腔负压实现抽水。

　　再聊设计思路的落地，做这类结构的三维建模时，首先要卡准两个核心边界：一个是泵腔的密封配合面，透明泵壳和后端动力段的衔接位置，要设计对应的止口结构，预留密封件的安装槽位，避免运行过程中出现液体渗漏，尤其是输送带一定腐蚀性的液体时，密封槽的尺寸公差还要结合密封件的压缩量做匹配，不能照搬通用密封槽尺寸。另一个是进出液口的接口尺寸，模型里的进液端采用的是轴向直插式接口，出液端做了侧置的流道设计，这样的流道布局能减少流体在泵腔内的紊流，降低运行过程中的流体噪音，同时接口的外径尺寸要匹配常用的硅胶软管规格，方便用户在做系统集成时直接配管，不需要额外做转接头设计。

　　关于外形尺寸和安装边界，这个模型的整体轮廓是近似L型的布局？不对，看数模结构是泵头段为方形透明壳体，动力段为圆柱型结构从泵体侧下方延伸而出，整体最大径向尺寸集中在动力段的圆柱外径，安装时可以在泵头的方形壳体上预留安装固定孔位，不需要额外做复杂的安装支架，直接通过泵体自身的固定位就能锁附在设备基板上。要注意的是动力段的尾部出线位置，建模时已经预留了引线的避让空间，在做整体设备布局时，要给尾部出线留出足够的弯折半径，避免线材被挤压破损，同时泵体的安装平面要和流体管路的走向保持平行，减少管路弯折带来的流阻损失。另外，透明泵壳部分的壁厚设计要兼顾强度和观察需求，壁厚太薄会在泵腔负压作用下出现形变，影响叶轮的运行间隙，壁厚太厚则会增加不必要的材料成本，也会让整体重量上升，不符合小型设备轻量化的设计要求。在做结构校验时，还要重点核对叶轮和泵腔的同轴度，动力输出轴的跳动公差要控制在合理范围内，不然高速旋转时会出现叶轮蹭腔的问题，直接影响产品的使用寿命。这类数模在做结构复用的时候，还可以根据实际使用的流量需求，调整叶轮的叶片角度、泵腔的容积大小，不需要重新搭建整体的配合框架，只需要修改对应特征的参数就能快速衍生出不同参数规格的产品方案，大幅缩短前期的研发建模周期。
