多规格线缆收纳固定理线支架结构

　　在弱电布线、机柜内部走线、桌面设备线缆整理、3D打印设备周边线束排布等场景中，线缆杂乱堆叠一直是影响运维效率、带来安全隐患的常见问题，这类多槽位理线支架正是针对这类痛点开发的布线固定结构。日常运维中，直径不超过6mm的细线缆多为cat5e、cat6类网线、电话线、信号传输线，直径不超过9mm的线缆多为粗电源线、设备连接线，不同线径的线缆如果混放堆叠，很容易出现缠绕、折弯半径过小导致线芯损伤的问题，同时后期排查线路时需要耗费大量时间梳理线束，这个支架的槽位设计刚好匹配两类常用线径的放置需求，每个槽位独立承托单根或少量同径线缆，避免不同线径线缆互相挤压。

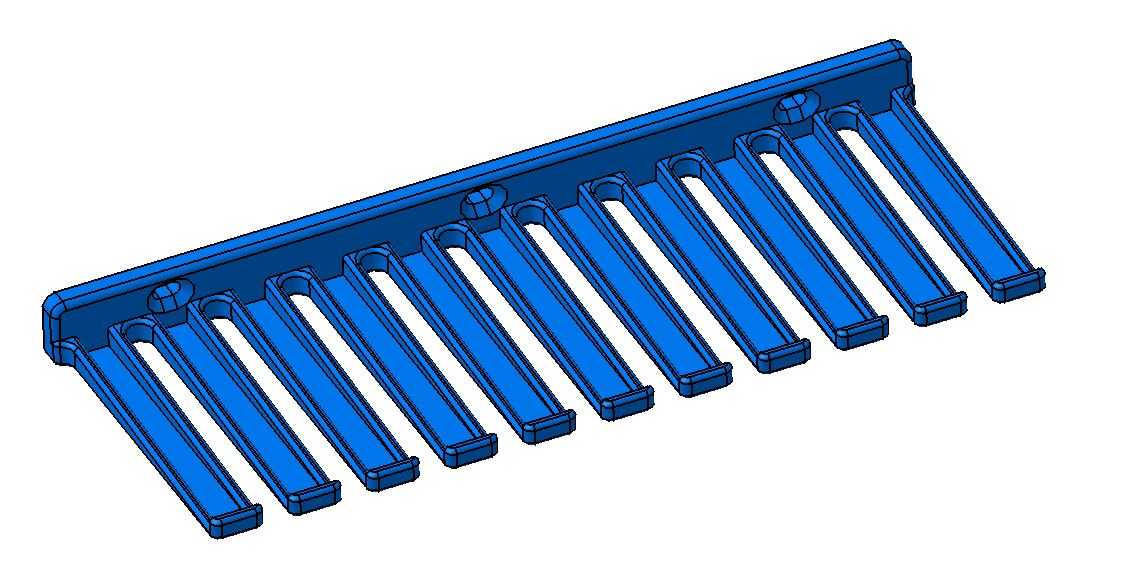

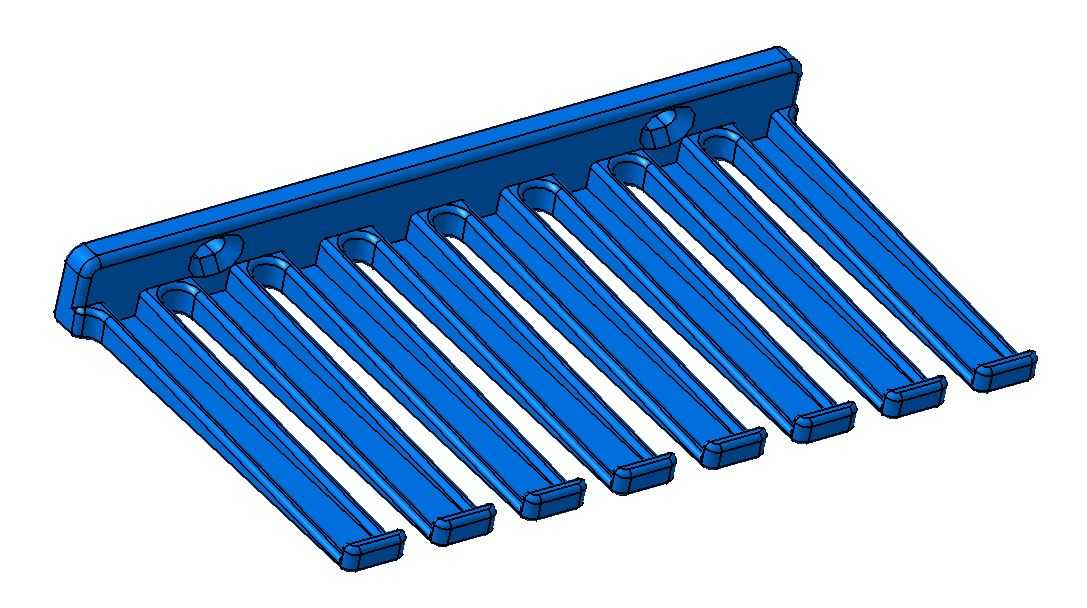

　　从结构设计来看，支架采用长条式排布的独立悬臂槽结构，单组支架设置14个独立理线槽位，槽体采用带加强筋的U型截面，既可以保证线缆放入后不会从侧面滑出，又能预留足够的形变空间适配线缆外径公差，槽体末端做了圆弧倒角处理，避免长期使用中棱角刮伤线缆外绝缘层。支架背部设置安装固定孔位，可以通过螺丝直接固定在机柜立柱、墙面、设备侧壁、桌面下方等平整安装面，安装边界不受场地限制，不需要额外配套复杂的安装扣件。支架提供两种长度规格，分别为144mm和198mm，适配不同的安装空间需求，现场布线时可以根据实际走线数量、安装区域的长度，将多个支架紧密并排拼接使用，灵活扩展理线容量，不需要定制特殊长度的整体理线架，降低小批量布线场景的配件成本。

　　设计过程中重点考虑了线缆的自然弯曲半径要求，每个槽位的深度和宽度都经过测算，放入对应线径的线缆后，线缆不会出现过度弯折的情况，悬臂式的槽体结构也方便后期增减线缆时直接从槽体外侧放入或取出，不需要拆卸支架整体，也不用梳理整排线束就能完成单根线缆的调整，大幅降低后期线路调整的工作量。支架的整体壁厚均匀，适合通过3D打印快速制作适配现场需求的定制件，也可以开模批量生产作为标准布线配件使用，槽体之间的连接筋做了加厚处理，避免长期承重后出现槽体变形下垂的问题，即使满槽放置线缆，整体结构也能保持足够的刚性，不会出现线缆滑落的情况。

　　在实际应用中，这类支架既可以用在数据机房的机柜内部水平走线整理，将网线、电源线分层分类固定，也可以用在办公桌面下方整理电脑、显示器、外设的连接线，避免桌面下方线缆杂乱踩踏，还可以用在自动化设备的内部线束排布上，将设备的传感器线、动力线分开固定，减少不同类型线缆之间的信号干扰，同时方便设备检修时快速识别对应线路。相比传统的扎带捆扎方式，这种支架式理线不会对线缆产生过度束紧力，避免长期挤压导致线缆绝缘层破损、线芯断裂的问题，同时线缆可以独立拆卸调整，比一次性扎带的复用性更强，也不会产生扎带剪断后的塑料废弃物。针对不同的安装场景，支架的安装孔位做了通用化设计，适配常见的M3、M4规格安装螺丝，不需要特殊的安装紧固件，现场施工时可以直接使用常规的布线螺丝完成固定，安装效率更高。
