PCB用5mm间距螺旋接线端子结构

　　做PCB板级电路设计这么多年，接线端子的选型从来不是随便挑个件凑数的事，尤其是需要现场接线的工业控制板、传感器信号采集板、小功率驱动板，端子的可靠性直接决定了整板的现场抗故障能力。这次建模的这款螺旋式接线端子，是针对5mm标准间距的PCB安装场景做的结构还原，从实际选型踩过的坑出发，把安装、接线、防护各个环节的尺寸边界都做了精准还原。

　　先从实际应用场景说，这类端子最常用在仪器仪表的信号接线端、小型工控板的电源输入输出端、传感器模组的外接引线位，替代原来的焊线方式，不用现场工人拿着电烙铁往板上焊线，只要把剥好的线芯插进接线孔，拧紧顶部的螺钉就能完成固定，现场装配效率能提不少，后期维护换线也不用动焊台，拧松螺钉就能抽换导线，对售后运维非常友好。尤其是在设备内部空间局促，没法留太多焊线操作空间的场景，这种直插焊板的端子比飞线焊接的可靠性高太多，也不会出现焊锡渣掉在板上造成短路的隐患。

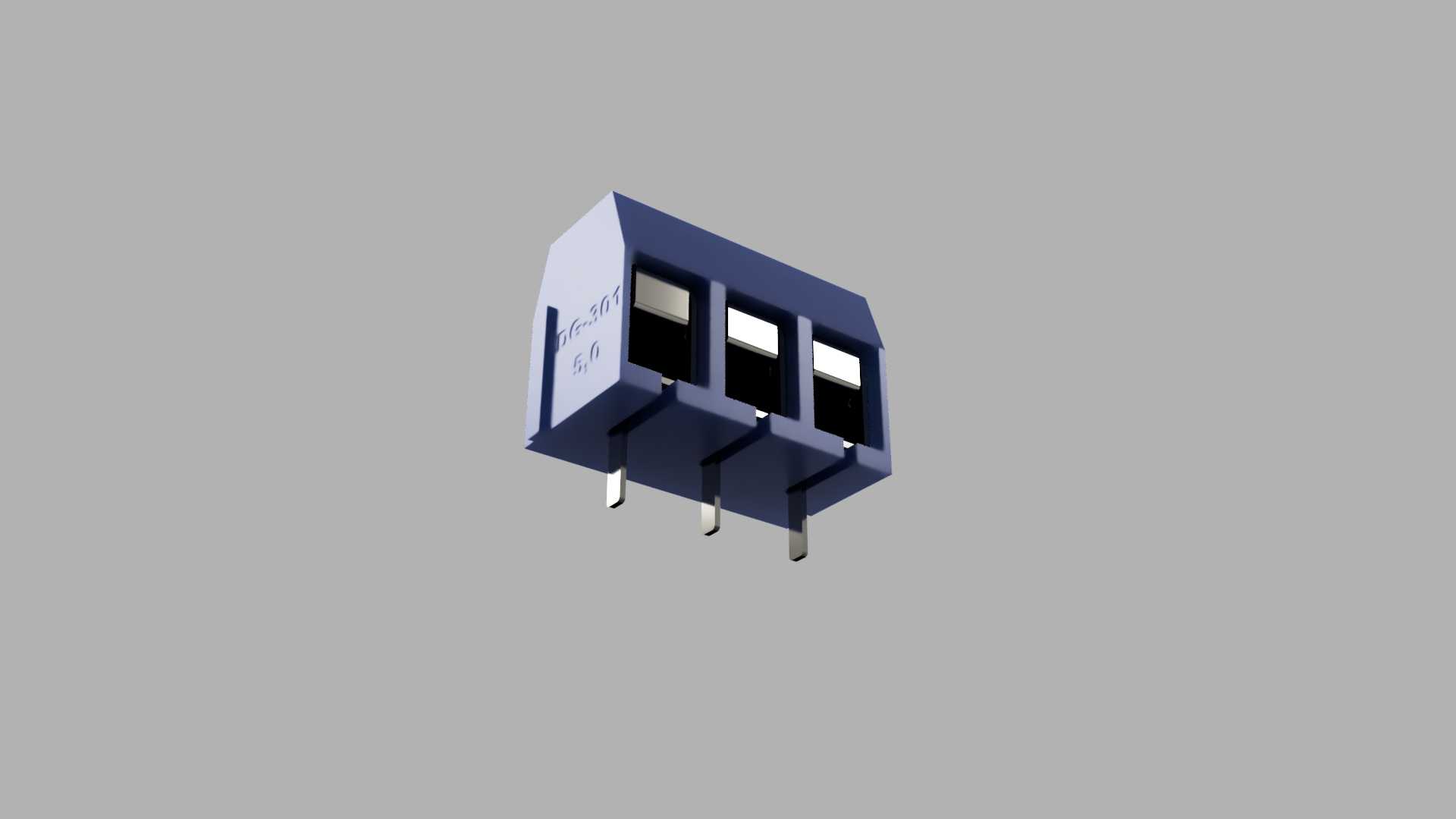

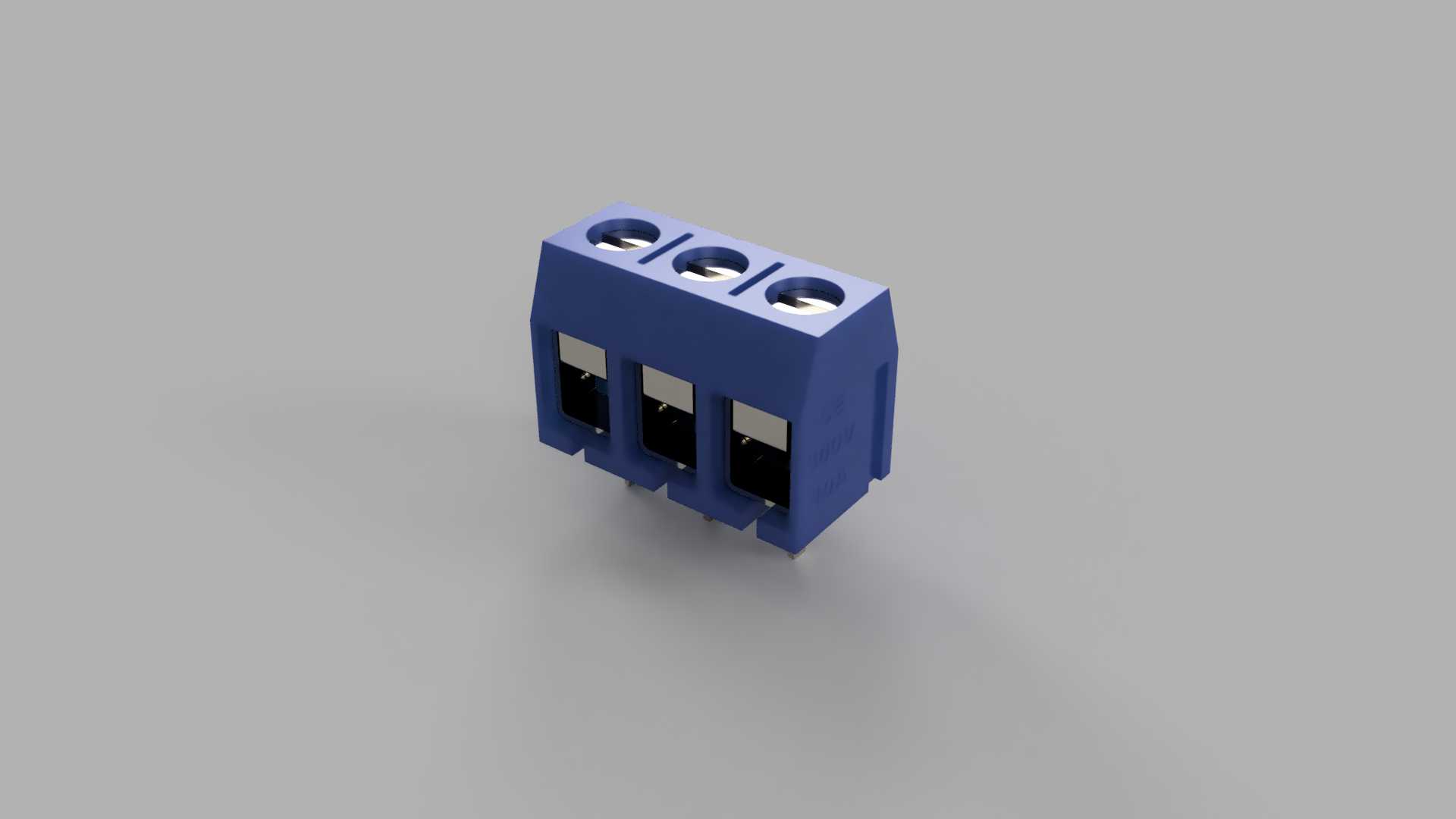

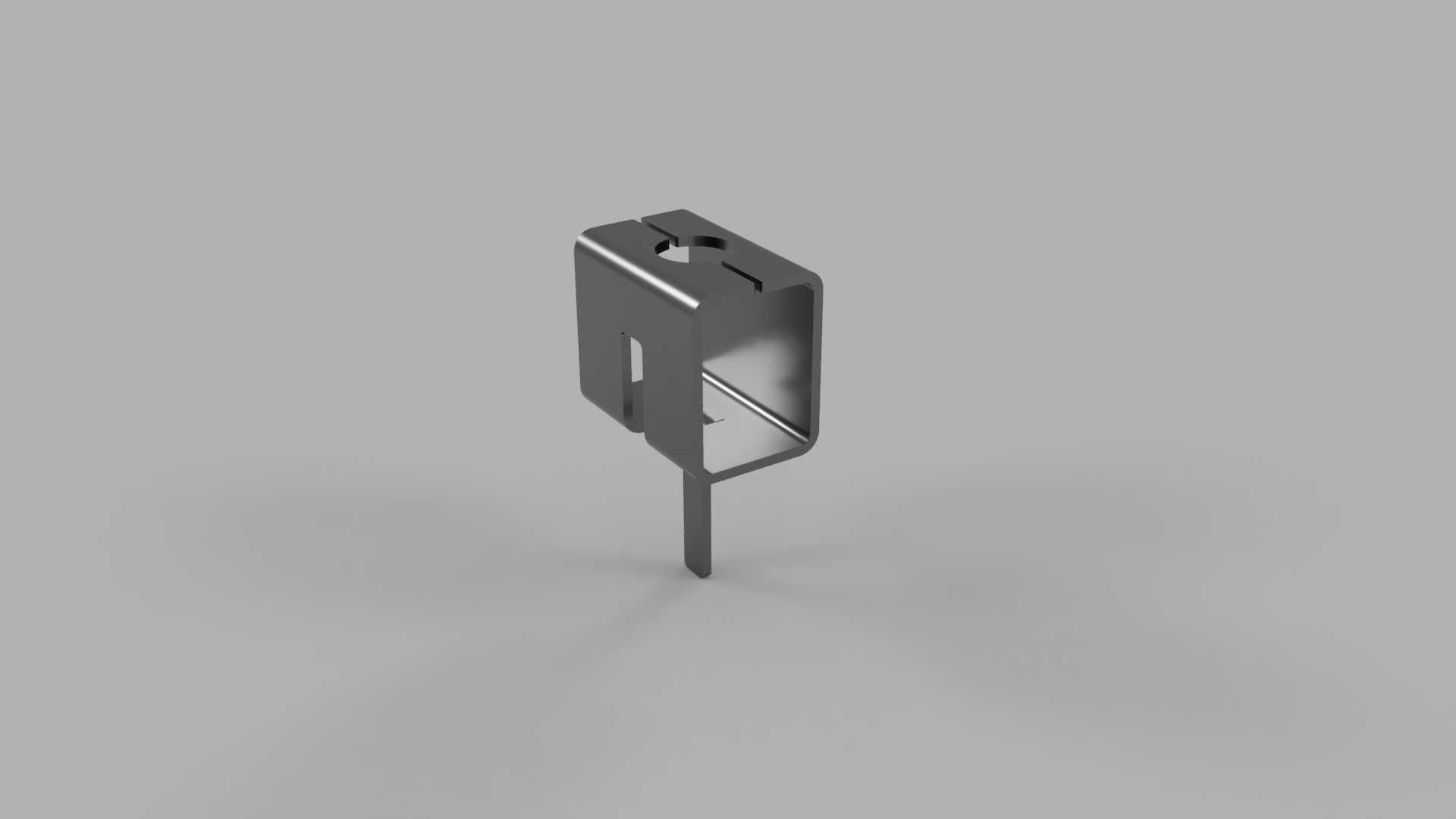

　　从功能特性上看，这款端子采用三接线位设计，每个位独立分隔，相邻接线位之间有绝缘格挡，避免拧螺钉的时候线芯散丝搭到相邻回路造成短路。顶部的螺钉是压线结构，螺钉底部不是直接压在导线上，而是带一个金属压线片，拧紧的时候压力通过压线片均匀压在导线线芯上，不会因为螺钉尖直接顶断细铜丝，也能避免长期震动环境下螺钉松脱导致的接触不良。每个接线位的正面都有方形的引线插孔，适配剥线长度6-7mm的导线，不管是单股硬线还是多股软线都能顺利插到底，不会出现线芯插不到位、压在绝缘皮上的假接问题。

　　设计思路上，首先要匹配PCB的焊盘布局，5mm的极间距是行业通用的标准间距，对应焊盘的孔径、焊盘间距都严格按照波峰焊的工艺要求做了避让，引脚的长度是3.2mm，刚好能穿过1.6mm厚度的常规PCB板，露出背面的长度够波峰焊上锡，也不会因为引脚太长剪脚时碰伤板面。本体的绝缘外壳采用PA66材质的结构做建模还原，外壳的壁厚均匀，拔模斜度控制在1.5度，符合注塑生产的工艺要求，不会出现壁厚不均导致的注塑缩水问题。外壳两侧带定位卡扣，安装的时候能卡在PCB的定位孔上，过波峰焊的时候不会因为锡流冲击浮起来移位。

　　外形尺寸和安装边界这块，建模的时候特意把干涉检查的余量留足，本体总宽度是15mm，对应三个5mm间距的接线位，总高度从PCB板面算起到顶部螺钉帽的位置是10.2mm，在做机箱内部布局的时候，只要端子上方留12mm的操作空间，就能顺利伸进螺丝刀拧紧螺钉，不会被机箱盖板或者周边的电容、继电器等元件挡住操作。本体的深度是12.5mm，接线孔的中心距离PCB板边缘的距离是8mm，布局的时候只要板边离端子本体留2mm的间隙，就不会出现板边和端子干涉的问题。引脚的位置偏差控制在0.1mm以内，和标准封装的焊盘完全匹配，不会出现插板的时候引脚对不上孔的问题。另外，端子的金属导电部分和绝缘外壳之间的爬电距离做了足够的预留，相邻接线位之间的爬电距离超过3mm，满足300V以下低压电路的绝缘要求，用在220V供电的小功率板卡上也能符合安规要求。

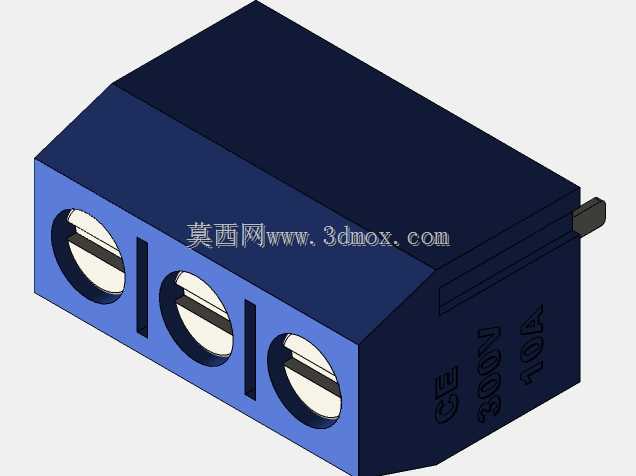

　　实际选型的时候还要注意，这种端子的额定电流是按每个接线位10A设计的，适配22-16AWG的导线，要是走更大电流的回路就不能选这个规格，得换更大间距的端子。建模的时候把压线片的行程也做了还原，螺钉拧到最松的时候，压线片抬到最高位置，插孔的高度能容纳1.5平方的多股软线，螺钉拧到最紧的时候，压线片压到最低位置，能牢牢压住0.5平方的细导线，不会出现细线压不紧的问题。另外，外壳顶部的螺钉孔做了沉台设计，螺钉拧到底的时候螺帽不会高出沉台太多，避免积灰或者意外触碰造成短路。

　　很多新手画PCB的时候选端子只看间距不看本体的外形尺寸，结果打样回来发现端子和旁边的电解电容撞件，或者螺丝刀伸不进去没法拧螺钉，这个模型把所有安装相关的边界尺寸都做了精准还原，导入PCB装配的时候直接做干涉检查就能提前发现布局问题，不用等实物打样回来才踩坑。还有的设计不注意引脚的伸出长度，引脚做太长过波峰焊的时候会连锡，太短又会焊不牢，这个模型的引脚长度是经过实际生产验证的尺寸，直接用在量产设计里也不会出工艺问题。
