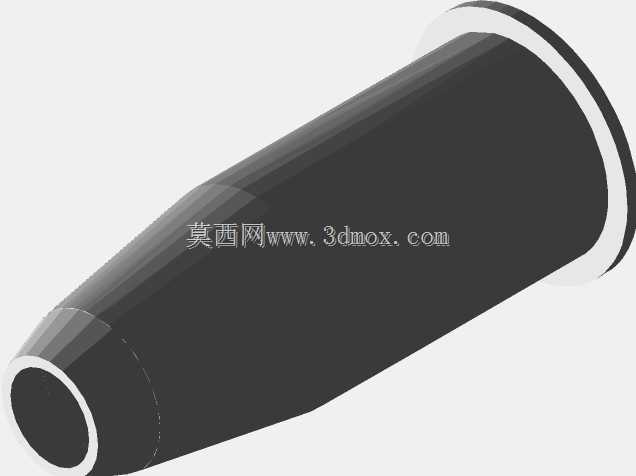

锥筒式传感探测头结构三维数模

　　这款锥筒形态的传感探测部件，在工业现场的近距离非接触检测场景中适配性极强，不管是自动化产线的工件到位判别、输送线的物料存在检测，还是小型设备内部的位置触发、限位确认，都能依托自身紧凑的锥面外形完成安装部署，不会和周边运动部件产生干涉。从实际使用的角度出发，这类探测头的设计首先考虑的是狭小安装空间的适配问题，整体采用渐变锥度的筒身结构，从探测端的小直径端面逐步过渡到接线端的大直径法兰边，既给内部的感应元件留出了足够的排布空间，也能在安装时通过尾部的法兰结构快速完成定位固定，不需要额外设计复杂的安装支架。

　　在功能特性层面，该探测头的端面采用齐平式设计，感应面和筒身端面保持同一平面，日常使用中不容易被现场的切屑、灰尘堆积遮挡，能有效降低误触发的概率，适合在机加工工位、物料输送工位这类存在少量粉尘、碎屑的工况下长期运行。筒身的锥度设计并非单纯为了外形美观，实际建模过程中会严格控制锥面的拔模角度，一方面方便外壳加工时的脱模工序，另一方面也能在安装时起到导向作用，当安装孔存在微小的位置偏差时，锥面可以顺着孔位滑入，降低装配时的对位难度。

　　从安装边界的尺寸控制来看，探测端的小直径端面刚好匹配感应元件的有效检测范围，不会因为端面过大占用多余的安装空间，尾部的法兰边厚度控制在合理区间，法兰上预留的安装位可以适配常规的沉头螺丝固定，安装完成后整体突出安装面的尺寸很小，能避免被过往的工件、运动机构剐蹭。筒身内部的腔体设计会预留足够的走线空间，感应元件的引脚、连接导线可以顺着锥筒的内腔顺畅排布到尾部的接线端，不会出现导线弯折半径过小导致的线芯断裂问题。

　　设计这类传感部件的三维数模时，首先要确认的是感应面的有效作用距离，以此反推探测端的端面尺寸和筒身的最小直径，再结合内部元件的整体尺寸逐步放大筒身直径，过渡到尾部的法兰结构。锥面的过渡要保证顺滑，不能出现直径突变的台阶，否则不仅会增加外壳加工的难度，还容易在台阶位置堆积杂物，影响长期使用的稳定性。法兰边的外径要比筒身最大直径留出足够的余量，保证固定时的压紧力足够，不会因为设备运行的振动导致探测头移位。

　　在实际的设备选型配套中，这类锥筒式探测头常被用在空间局促的设备内部，比如小型自动化装配设备的工位检测、机械手末端的工件确认、工装夹具上的装夹到位检测，相比直筒型的同类部件，锥筒结构在斜向安装时的适配性更好，不需要额外调整安装角度就能让感应面对准被检测物体，能大幅减少现场安装调试的工作量。建模过程中还要注意筒身的壁厚控制，既要保证外壳有足够的结构强度，在受到轻微磕碰时不会变形损坏内部元件，也要避免壁厚过大导致整体重量增加，对安装位置的结构负载造成额外负担。感应端的端面会做轻微的倒角处理，避免安装时尖锐的边缘割伤安装人员的手部，也能防止端面和被检测物体发生硬接触时出现崩边损坏。尾部的法兰和筒身采用一体化的结构设计，不存在拼接缝隙，能有效阻挡现场的油污、切削液渗入部件内部，提升部件的防护等级，适合在有少量液体飞溅的工况下使用。
