UMAREX850二氧化碳动力结构三维建模

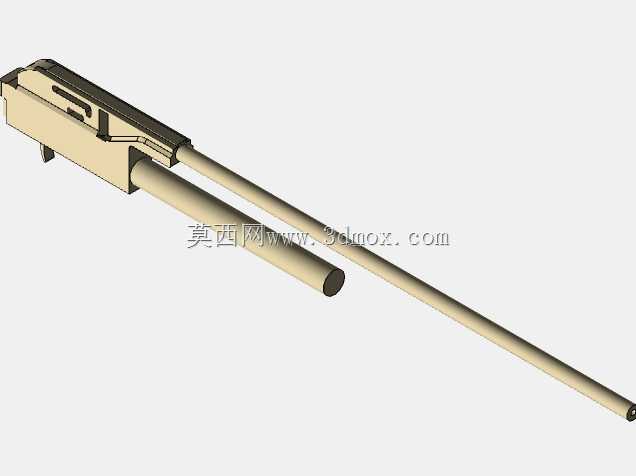

　　在民用气动器具的结构设计领域，二氧化碳动力单元的结构合理性直接决定了整套设备的输出稳定性与使用可靠性，本次呈现的UMAREX850配套二氧化碳动力结构，是针对中小功率气动器具开发的集成式动力输出组件，核心应用场景覆盖民用休闲气动器具、低压气动测试工装、小型气动执行机构的动力源配套场景。从结构设计逻辑来看，这套组件采用了主阀体与储气腔并行排布的布局思路，没有采用传统同轴式的储气-阀组串联结构，而是将二氧化碳储气腔布置在主阀体的侧下方，两根平行长杆分别承担动力传输导向与储气导流的功能，这种布局能够在有限的横向安装空间内，最大化拉长储气段的有效长度，在不增加设备整体宽度的前提下提升单次充入二氧化碳后的持续做功次数。从实际功能实现角度，

　　主阀体部分集成了进气启闭、压力释放、击发联动三个核心功能模块，阀体外壳采用一体式铣削成型的结构设计，避免了多块拼接带来的密封面泄漏风险，内部的气道走向经过平滑过渡处理，能够减少高压二氧化碳气体流动过程中的压力损失，保证动力输出的一致性。两根平行长杆中，直径较粗的长杆为二氧化碳储气腔主体，壁厚经过耐压校核，能够承受常温下液态二氧化碳气化后的额定工作压力，杆体端部采用密封螺塞结构，方便日常维护时更换密封件；直径较细的长杆为动力传导杆，承担击发过程中的动力传递与行程导向功能，杆体表面做了光滑处理，降低往复运动过程中的摩擦阻力，减少长期使用后的磨损量。在安装边界层面，这套动力组件的主阀体部分为近似矩形的块状结构，

　　安装时需要预留对应尺寸的阀体容纳腔，侧方伸出的两根平行长杆需要预留足够的直线安装空间，长杆的安装同轴度公差需要控制在合理范围内，避免运动过程中出现卡滞。组件与外部结构的连接点位全部集中在主阀体的上端面，包括充注接口、固定安装孔位、击发联动接口，这种集中式的接口设计能够简化外部配套结构的设计难度，减少装配过程中的管路走线复杂度。从设计细节来看，阀体上预留的凹槽结构一方面是为了避让内部的运动构件，另一方面也起到了减重的作用，在保证结构强度的前提下尽可能降低组件整体重量，适配手持类气动器具的配重需求。在实际选型配套过程中，需要注意这套动力组件的工作压力匹配范围，配套的密封件需要耐受二氧化碳介质的低温特性，

　　避免长期使用后出现密封件硬化失效的问题；组件的击发行程是固定参数，配套的触发机构需要匹配对应的行程参数，才能保证动力输出的响应速度。这套结构的建模过程中，对所有配合面的公差带都做了对应设置，比如储气腔与端盖的配合采用过渡配合加密封槽的设计，传导杆与导向孔的配合采用间隙配合，保证运动顺畅的同时避免过量晃动，所有的棱角位置都做了微小的倒角处理，既避免装配过程中划伤操作人员，也能够减少应力集中，提升组件的抗疲劳强度。对于从事气动器具结构设计的从业者来说，这套结构的布局思路有很强的参考价值，尤其是在有限空间内集成动力存储与输出功能的设计方式，能够为同类产品的开发提供可借鉴的结构方案，建模过程中还原的所有装配关系，也能够直接用于同类结构的干涉检查与运动仿真验证，减少实际打样过程中的试错成本。
