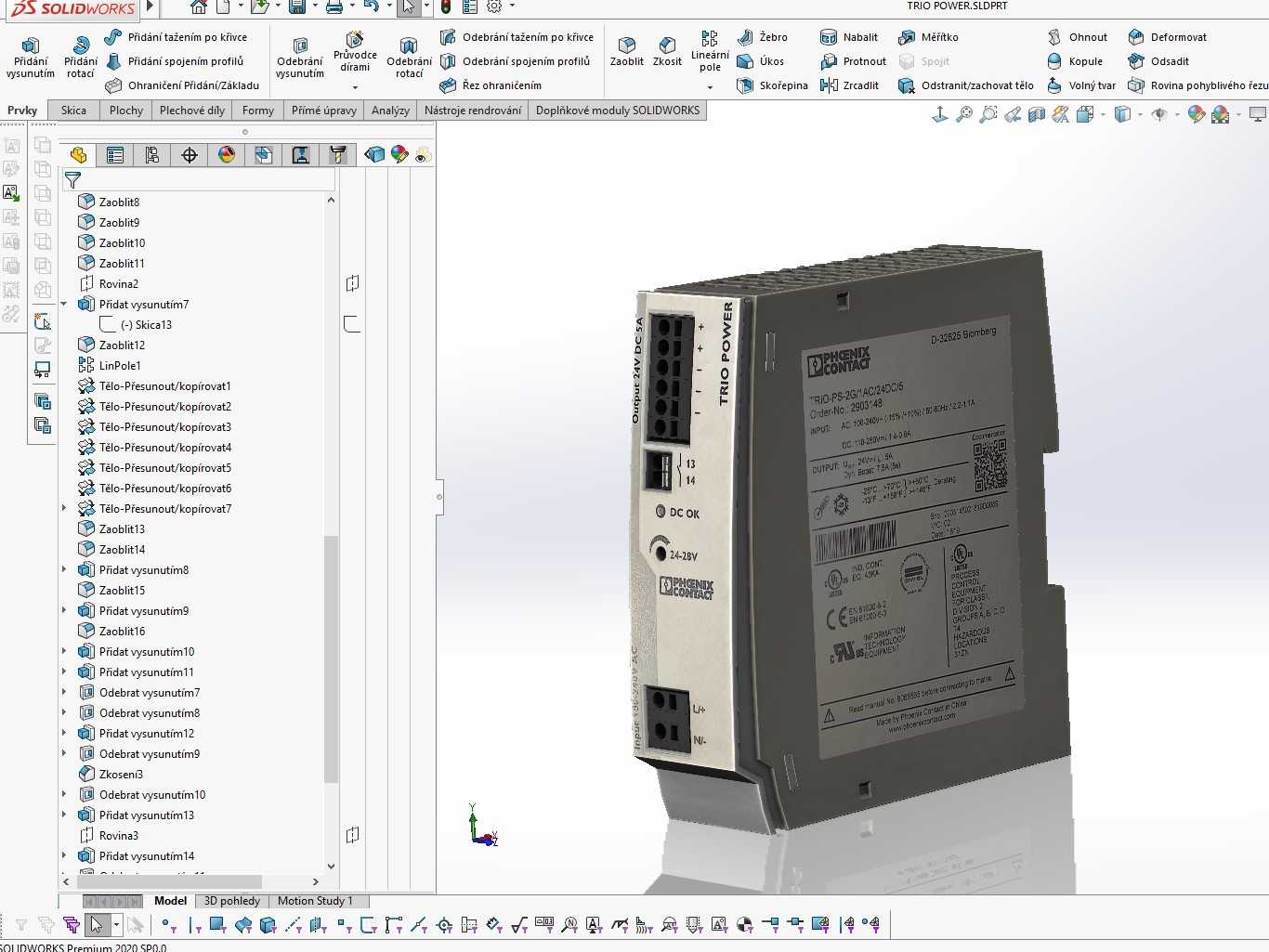

菲尼克斯TRIO系列开关电源三维结构模型

　　在做自动化产线电控柜三维布局的时候，导轨式开关电源的占位建模一直是容易被忽略但又影响整体布板效率的环节，这款菲尼克斯TRIO系列电源的三维模型，完全还原了实物的安装与外形特征，能直接嵌入各类电控柜、设备侧控制箱的装配场景中使用。从实际工程应用来看，这类电源主要承担工业现场的交直流转换供电职能，输入端适配110-240V宽幅交流电压，不管是车间电网波动较大的机加工现场，还是供电稳定性一般的配套设备工位，都能稳定输出24V直流电压，给现场的PLC模块、传感器、中间继电器、现场总线模块等低压直流器件提供稳定的供电支撑，避免因为供电纹波过大、电压不稳导致的传感器误触发、通讯模块丢包这类现场常见故障。

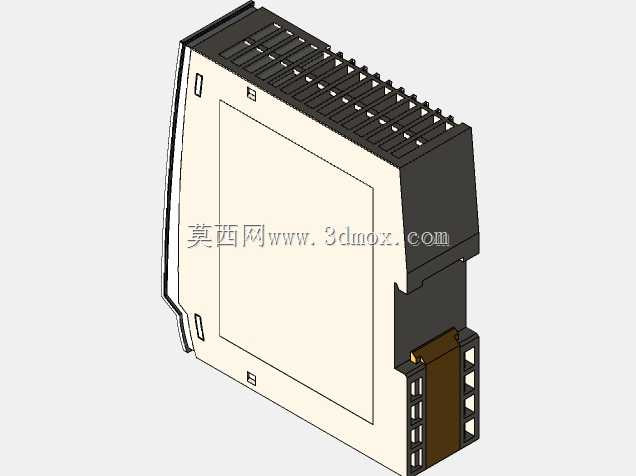

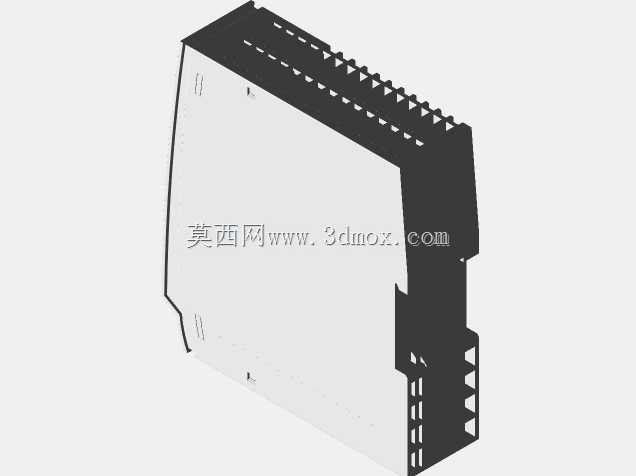

　　从产品本身的功能设计逻辑来看，这款电源采用了窄体导轨安装的结构思路，整体外壳采用阻燃工程塑料材质，正面预留了清晰的接线端子区域，输入端、输出端的接线位做了明确的分区隔离，接线端子采用螺钉压接结构，能适配不同线径的多股铜芯线，现场接线的时候不需要额外转接，端子旁预留了标识打印的区域，和实物的标识位置完全对应，做三维布线的时候可以直接参照模型的端子位置规划线缆走向，避免实际装配的时候出现线缆长度预留不足、接线空间不够的问题。电源侧面设计了标准的DIN导轨卡扣结构，卡扣的弹性行程、卡接位置完全按照实物尺寸还原，在做电控柜布局的时候，可以直接将模型卡装在35mm标准导轨的对应位置，不需要额外调整安装位，卡扣下方预留了手动解锁的拨片空间，后期维护更换的时候，不需要拆卸周边其他元件就能直接将电源从导轨上取下，这个细节在建模的时候做了完整还原，不会出现模型和导轨干涉、无法模拟拆装的问题。

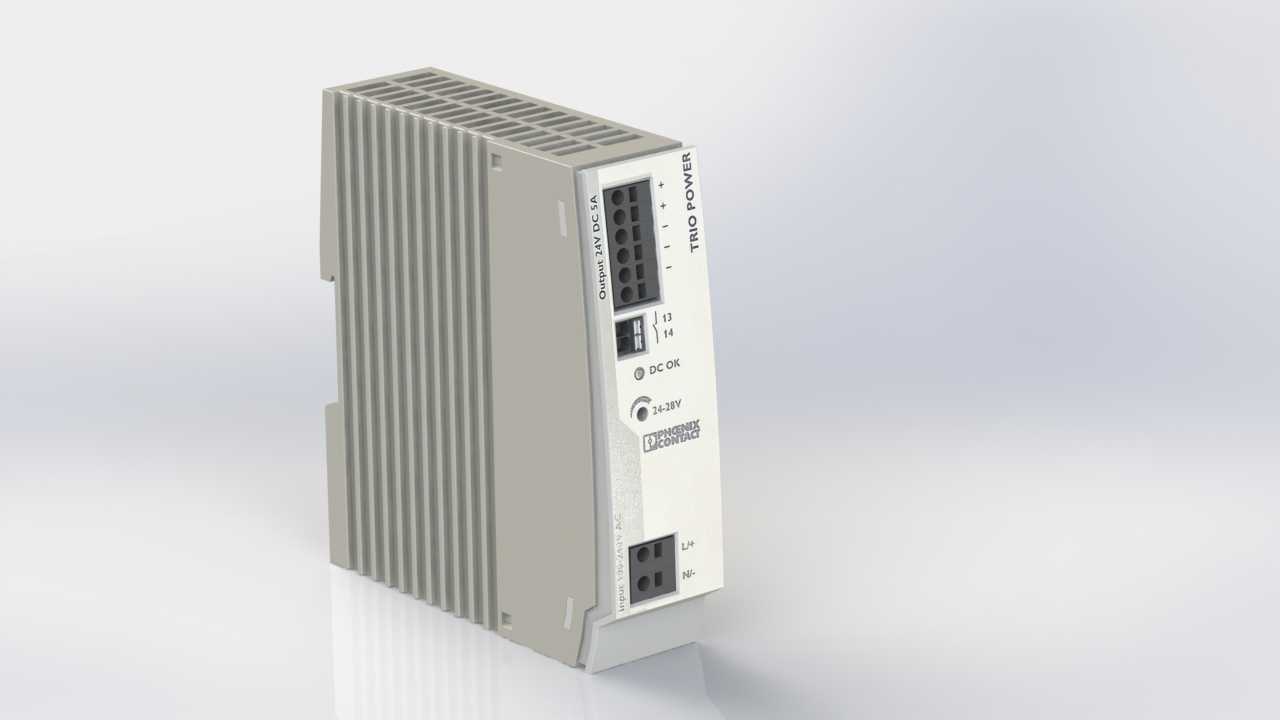

　　外形尺寸方面，这款电源的宽度、高度、深度尺寸完全对标实物参数，整体为长方体立式结构，正面的状态指示灯位置、散热格栅的排布都和实物一致，顶部和底部的散热槽开孔位置做了等比例还原，在做电控柜热仿真分析的时候，可以直接参照模型的散热开孔位置规划柜内散热风道，避免因为模型尺寸偏差导致的风道设计不合理，出现柜内积热、电源过热保护的问题。电源的接线端子突出高度、侧面的安装间隙都做了精准还原，相邻安装的电气元件之间预留的安全间隙可以直接通过模型测量，不需要反复核对二维样本参数，能大幅提升电控柜三维布局的效率。

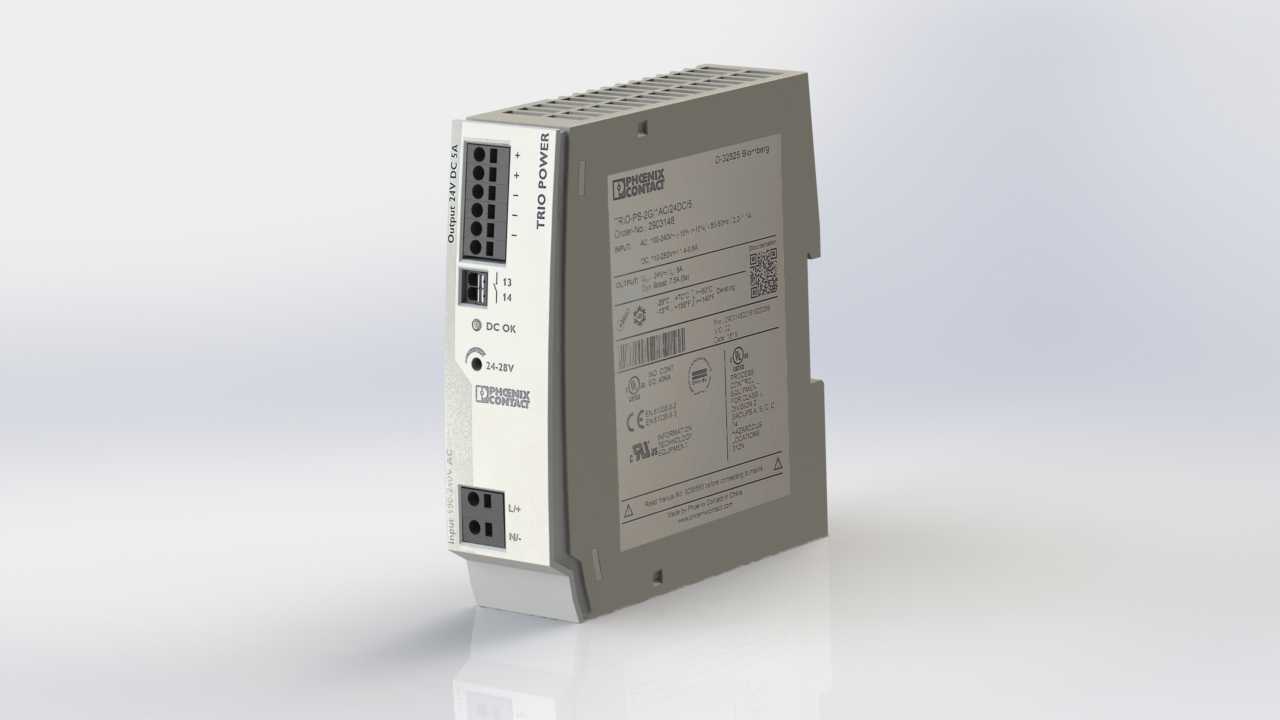

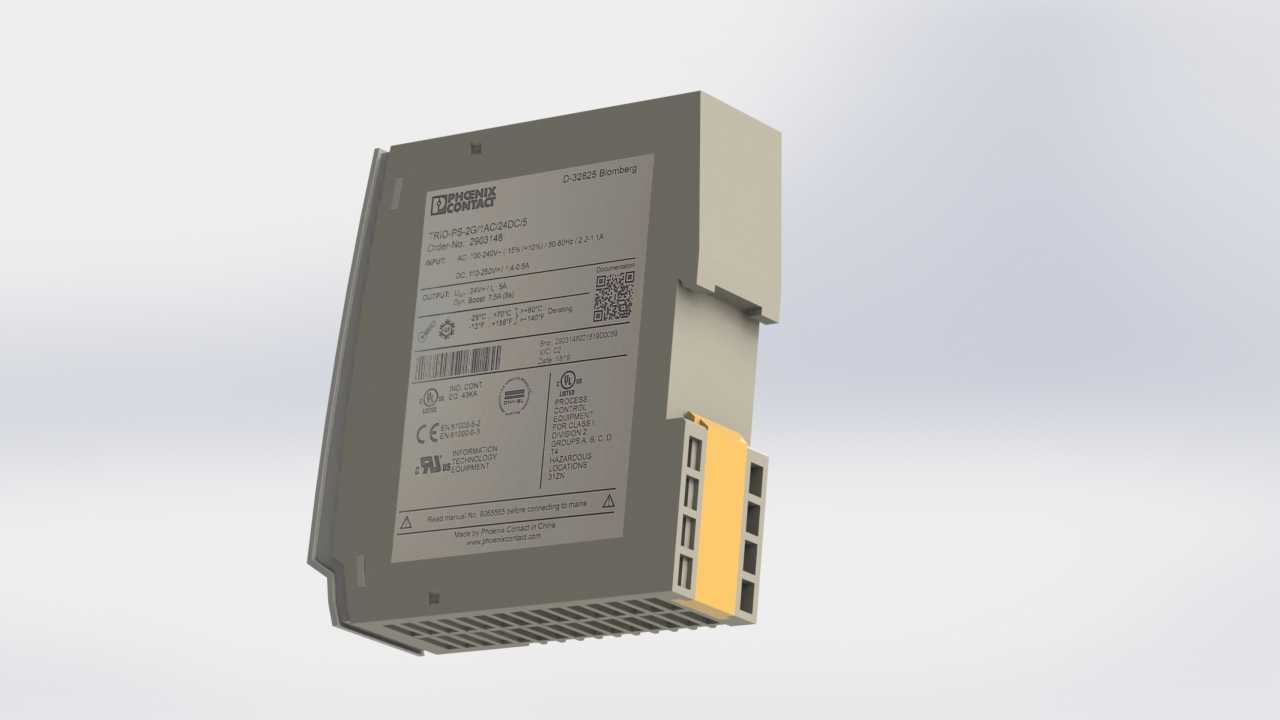

　　从设计细节来看，模型还原了电源外壳的拼接缝位置、表面的丝印标识区域，包括正面的参数标识区、认证标识区的位置都和实物对齐，在做设备三维展示、虚拟调试场景搭建的时候，不需要额外做贴图处理就能达到接近实物的视觉效果。电源底部的接线端子防护挡板结构也做了完整建模，挡板的开合角度、遮挡范围都和实物一致，模拟接线作业的时候可以直观体现防护挡板的操作空间，避免设计的时候出现挡板被周边线缆、线槽挡住无法翻开的问题。

　　在各类非标自动化设备、生产线电控系统、分布式IO站的设计场景中，这类导轨电源是标配的供电元件，精准的三维模型能帮助结构工程师在设计阶段就完成整体布局校验，提前排查安装干涉、布线空间不足、散热通道受阻这类问题，减少后期现场装配的整改工作量。不同于简化的占位模型，这款模型还原了所有和安装、布线、维护相关的结构特征，不管是做整机的装配干涉检查，还是做柜内的布线工艺规划，抑或是做虚拟调试的数字孪生场景搭建，都能直接复用，不需要二次修改建模。
