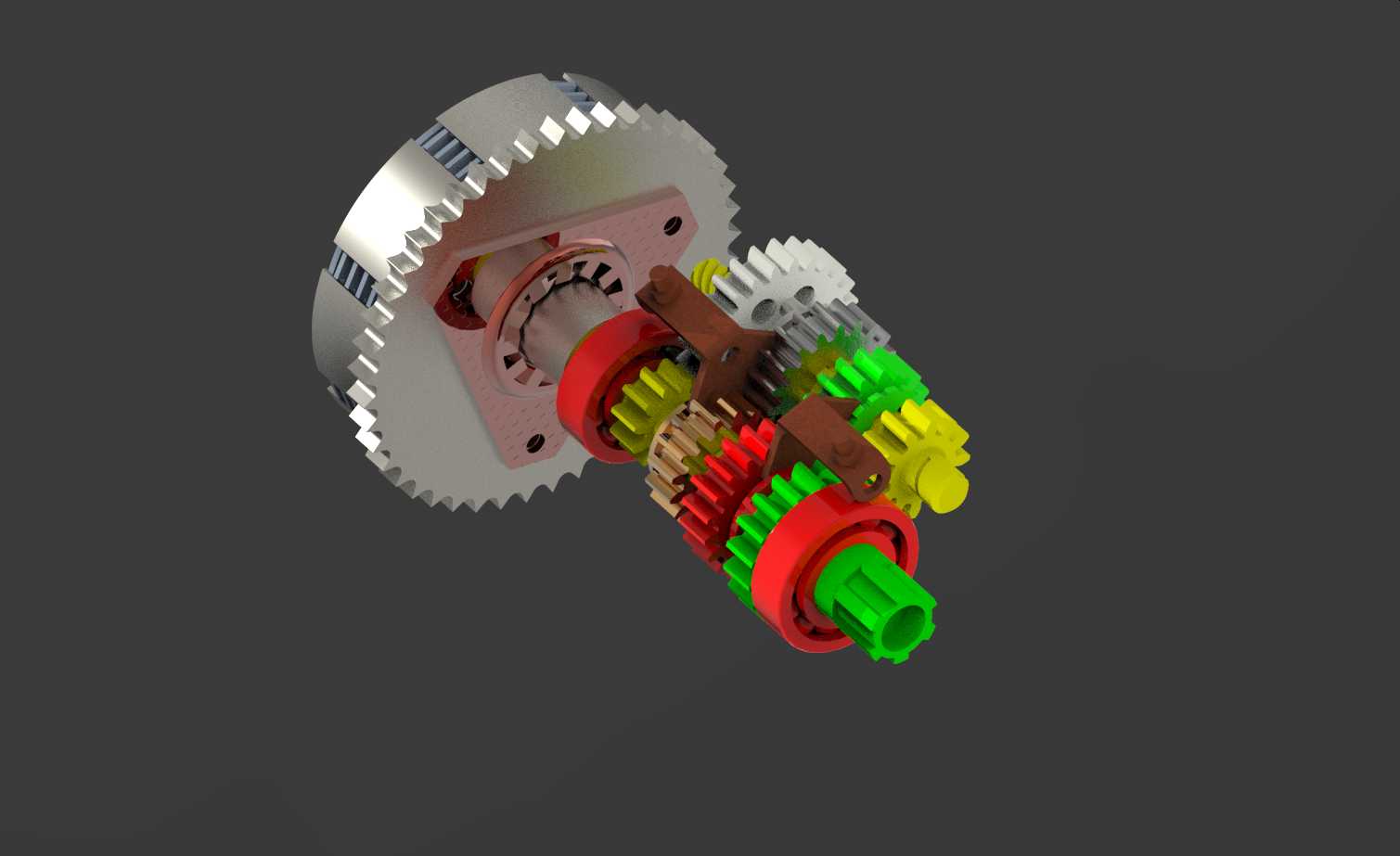

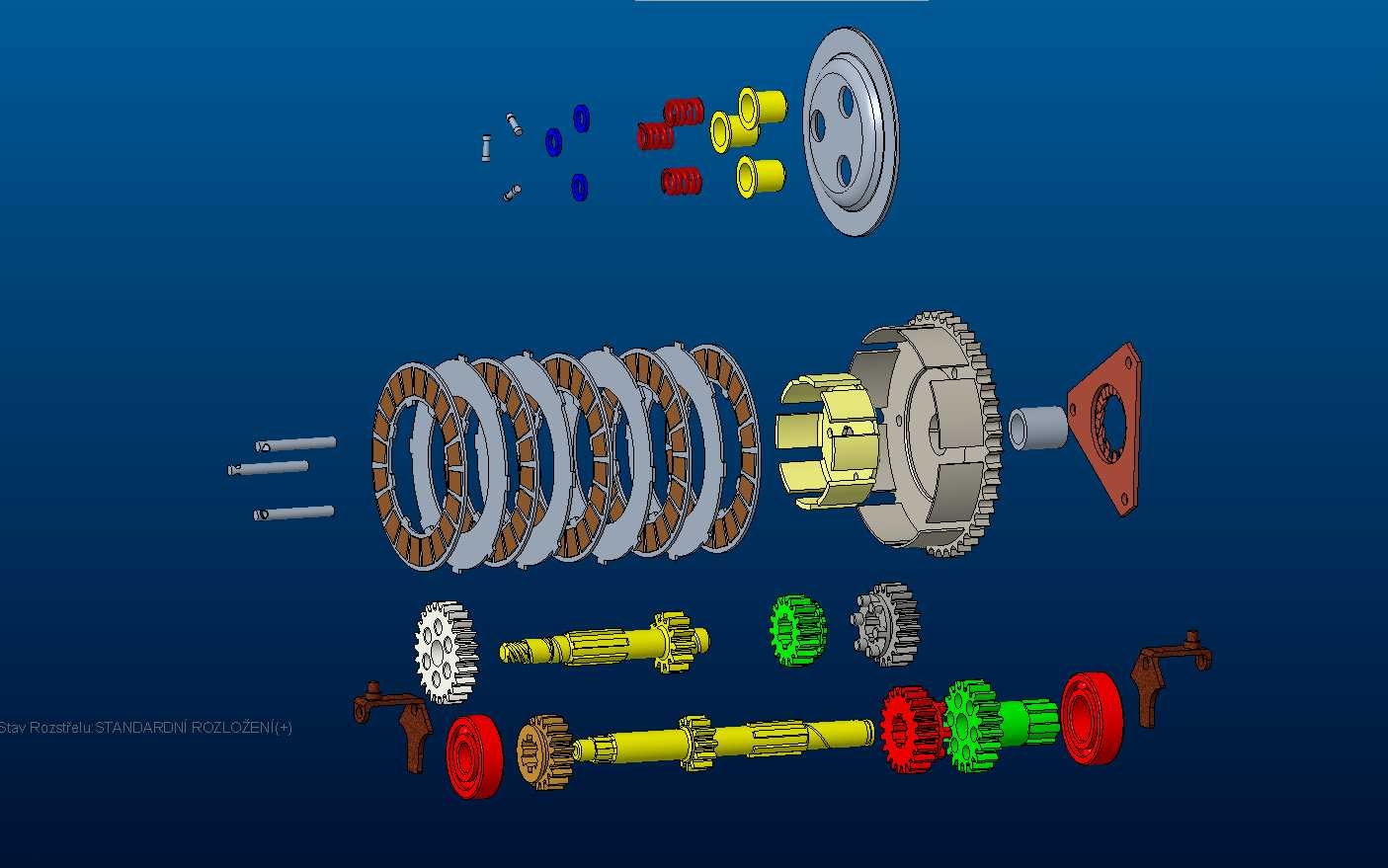

爪哇250型摩托车变速箱离合器总成结构

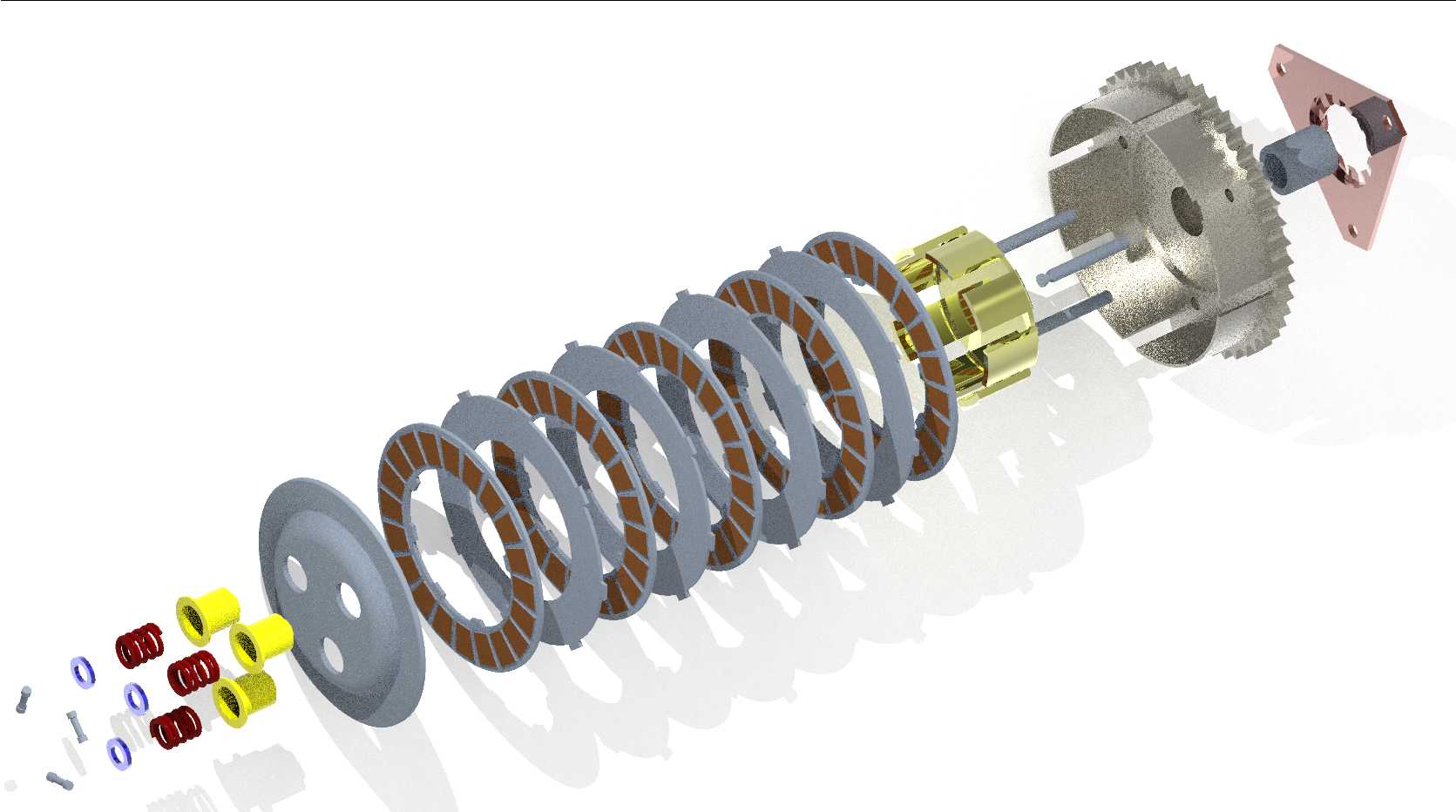

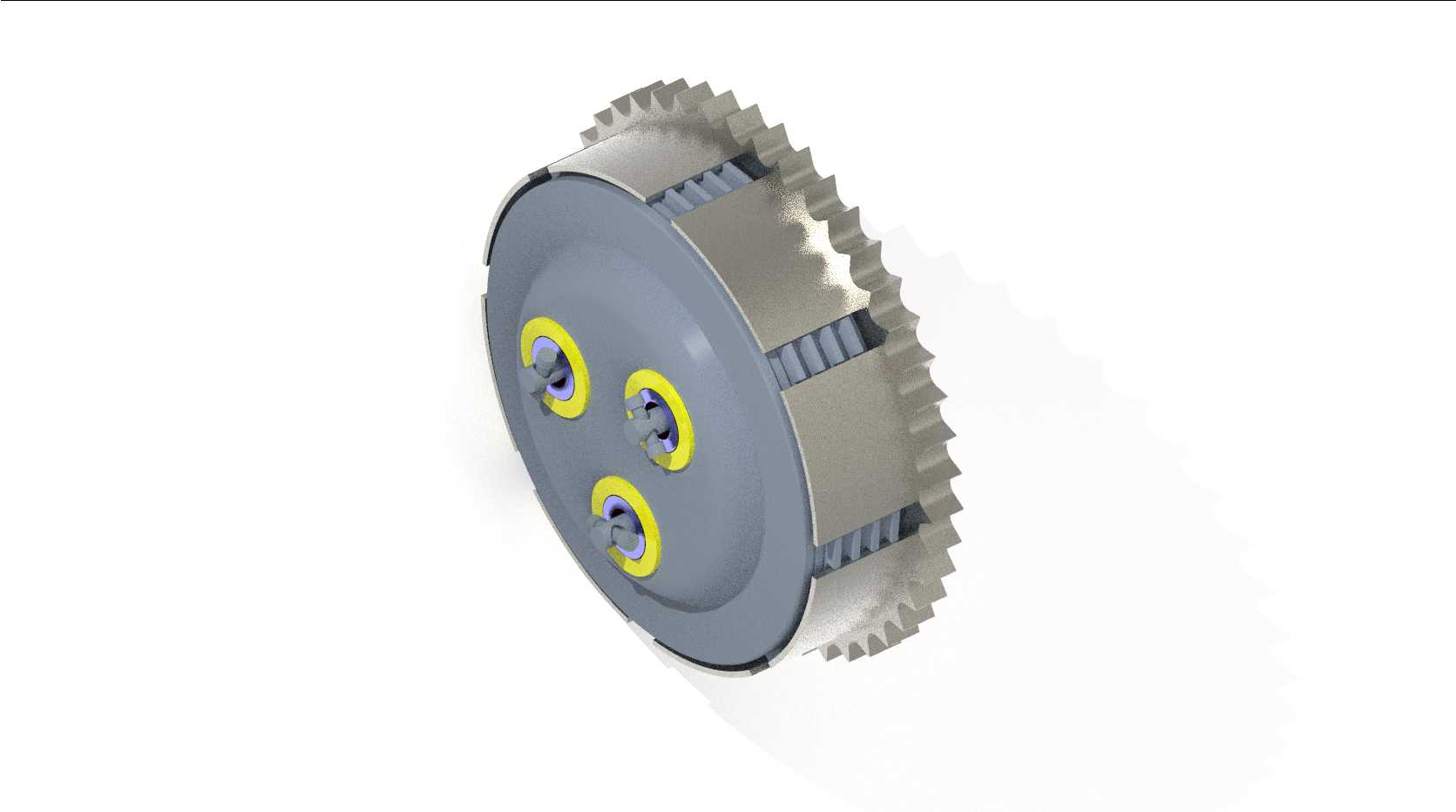

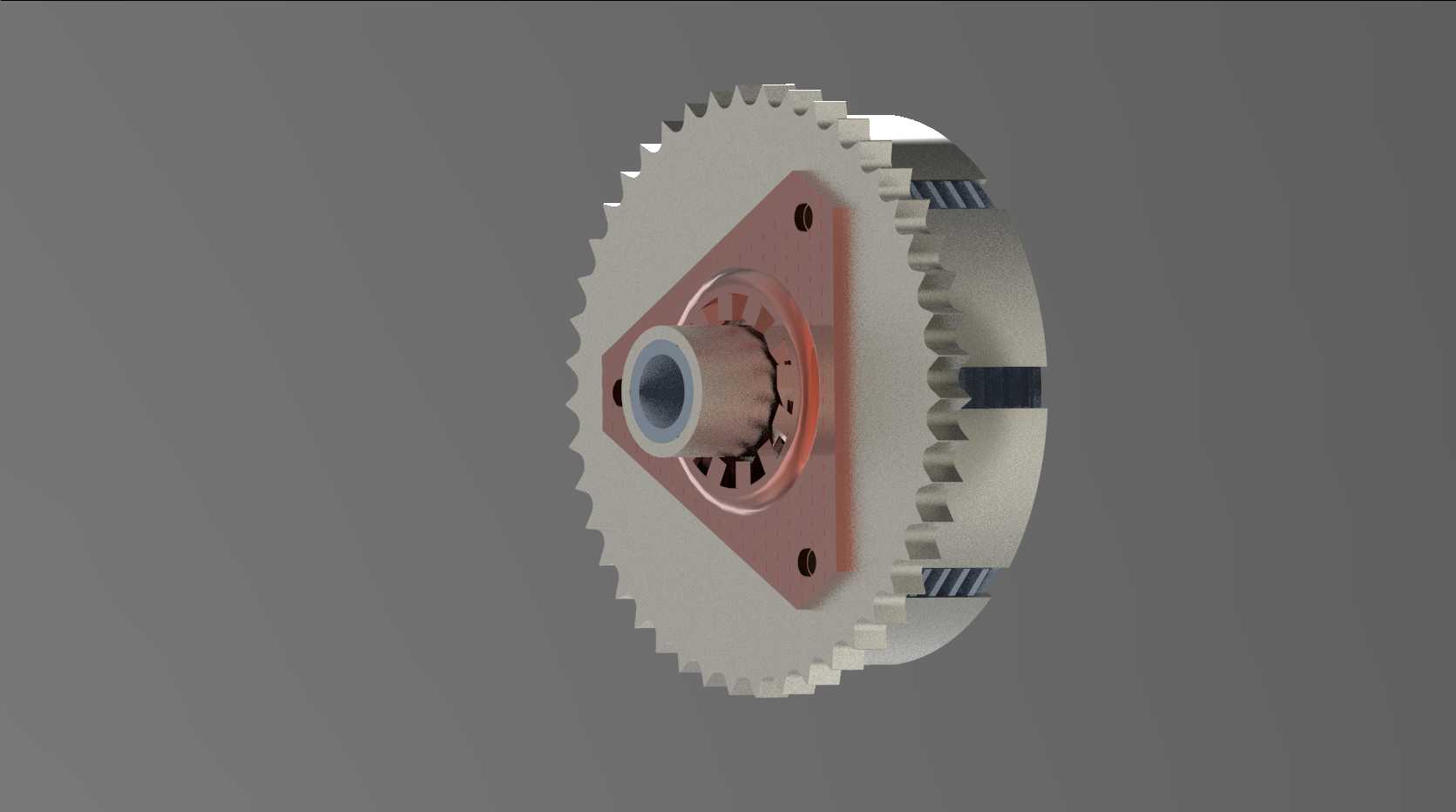

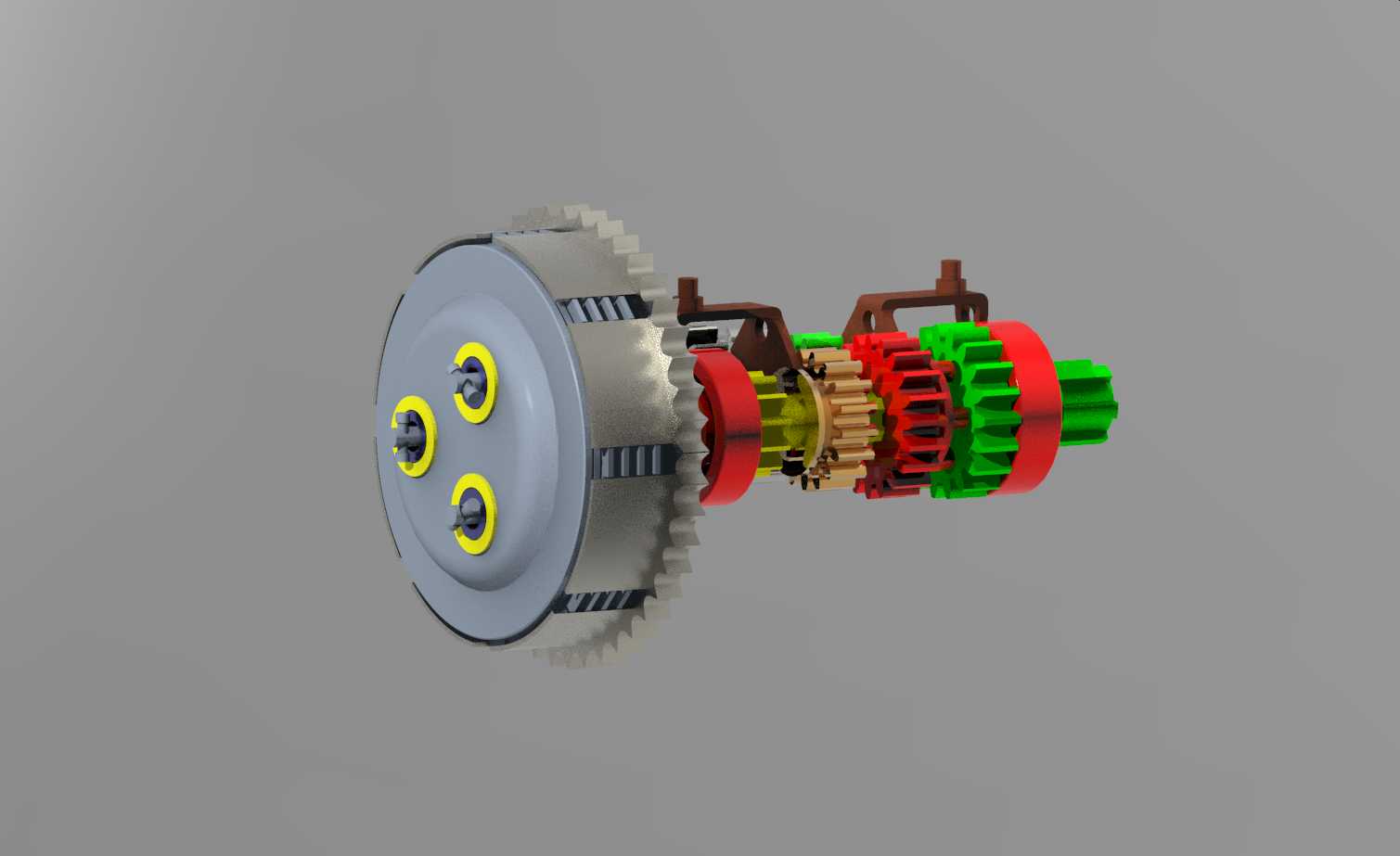

　　这套传动总成主要适配小排量两轮摩托的动力传递场景，日常使用中承担发动机动力切断、接合、变速变矩的核心作用，是整车动力链上直接决定骑行操控感受与动力输出效率的关键部件。从拆解结构来看，离合器部分采用多片湿式摩擦片结构，主动片与从动片交替叠装在离合器毂内，结合弹簧提供的压紧力实现动力的刚性接合，捏合离合摇臂时通过分离轴承推动压盘，即可逐次释放摩擦片间的正压力，切断曲轴与输入轴之间的动力传递，满足起步、换挡、临时停车的操作需求。多片式结构的设计思路很明确，在有限的径向安装空间内最大化摩擦接触面积，保证大扭矩传递时不会出现打滑，同时叠装的摩擦片组在接合过程中能逐步传递扭矩，避免动力突然接合带来的整车闯动，提升骑行平顺性。

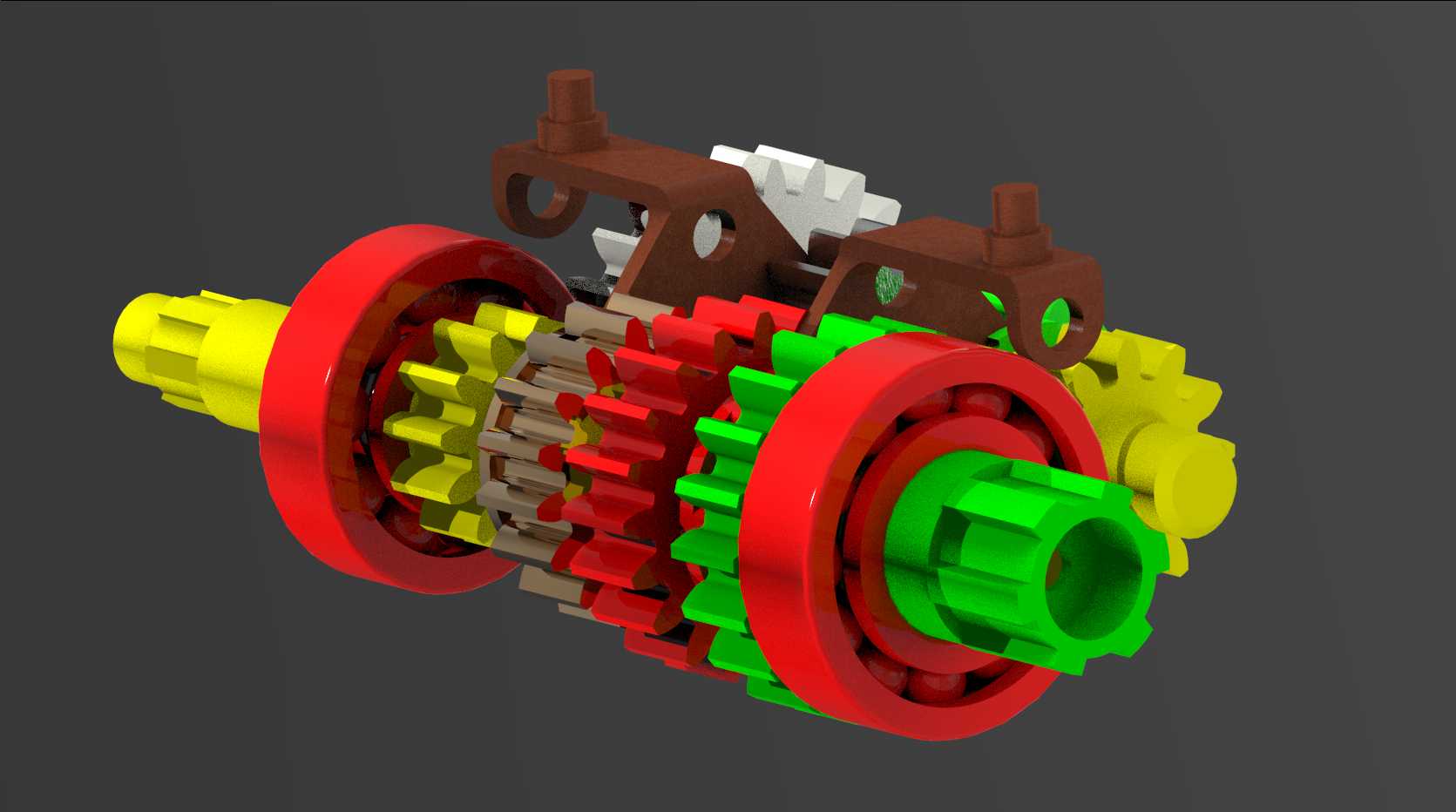

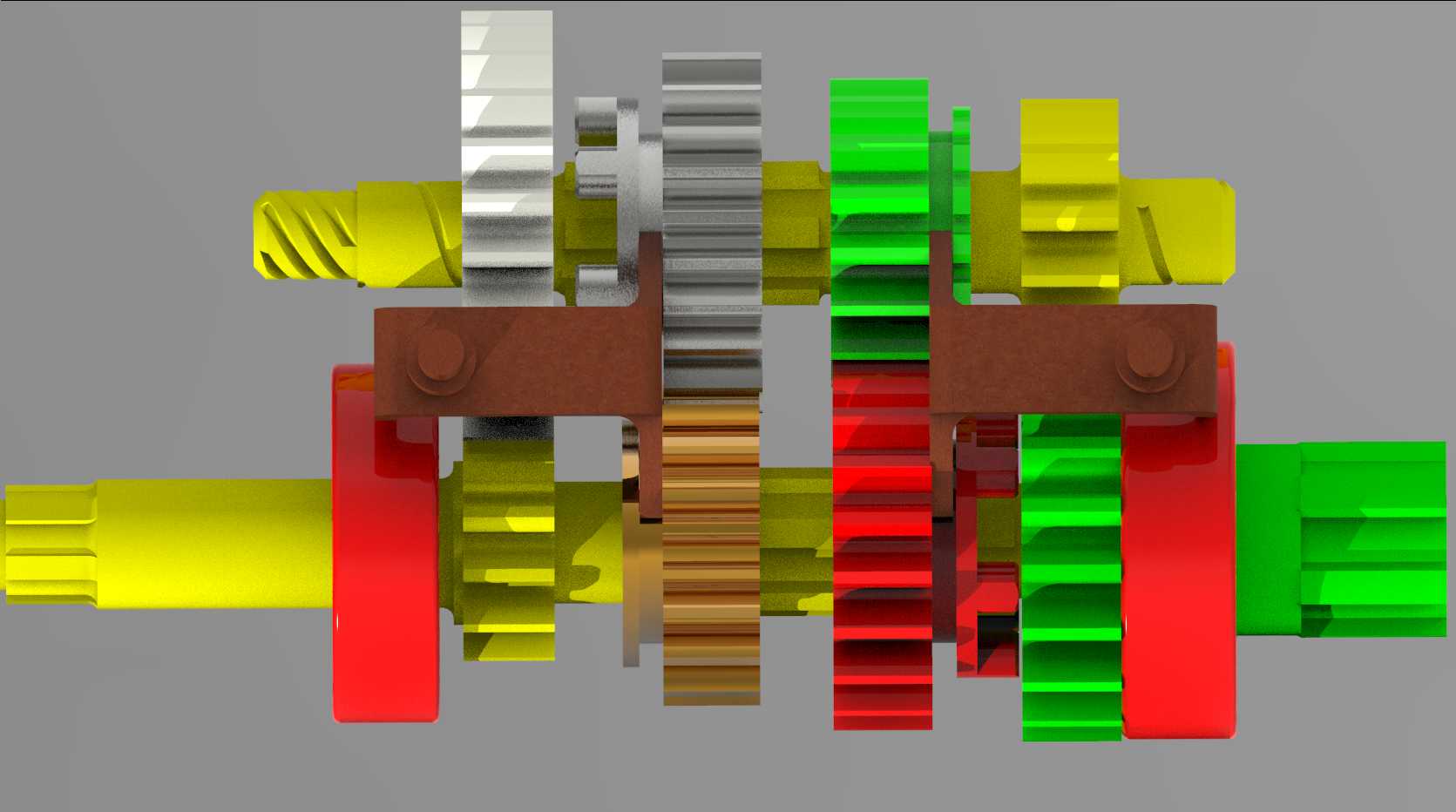

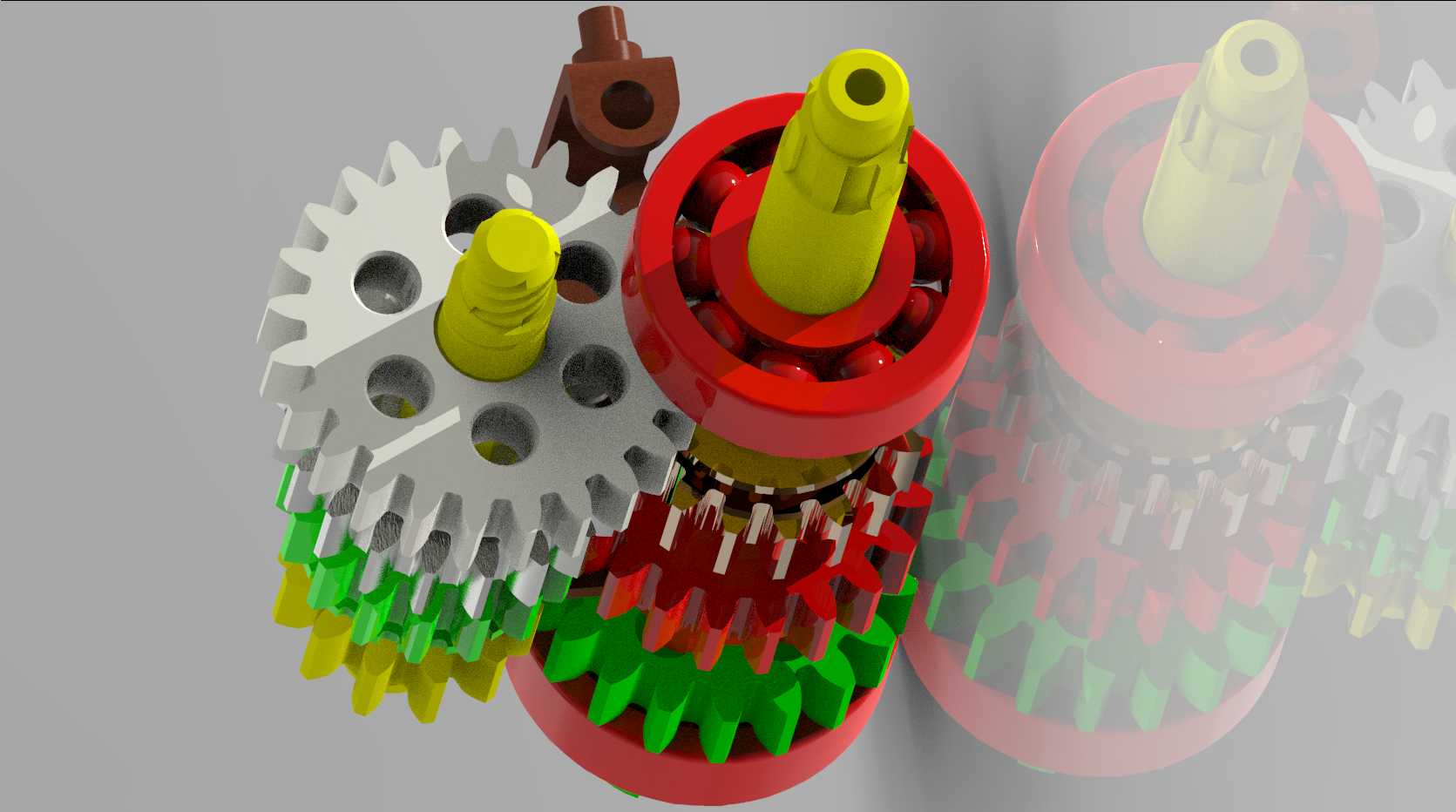

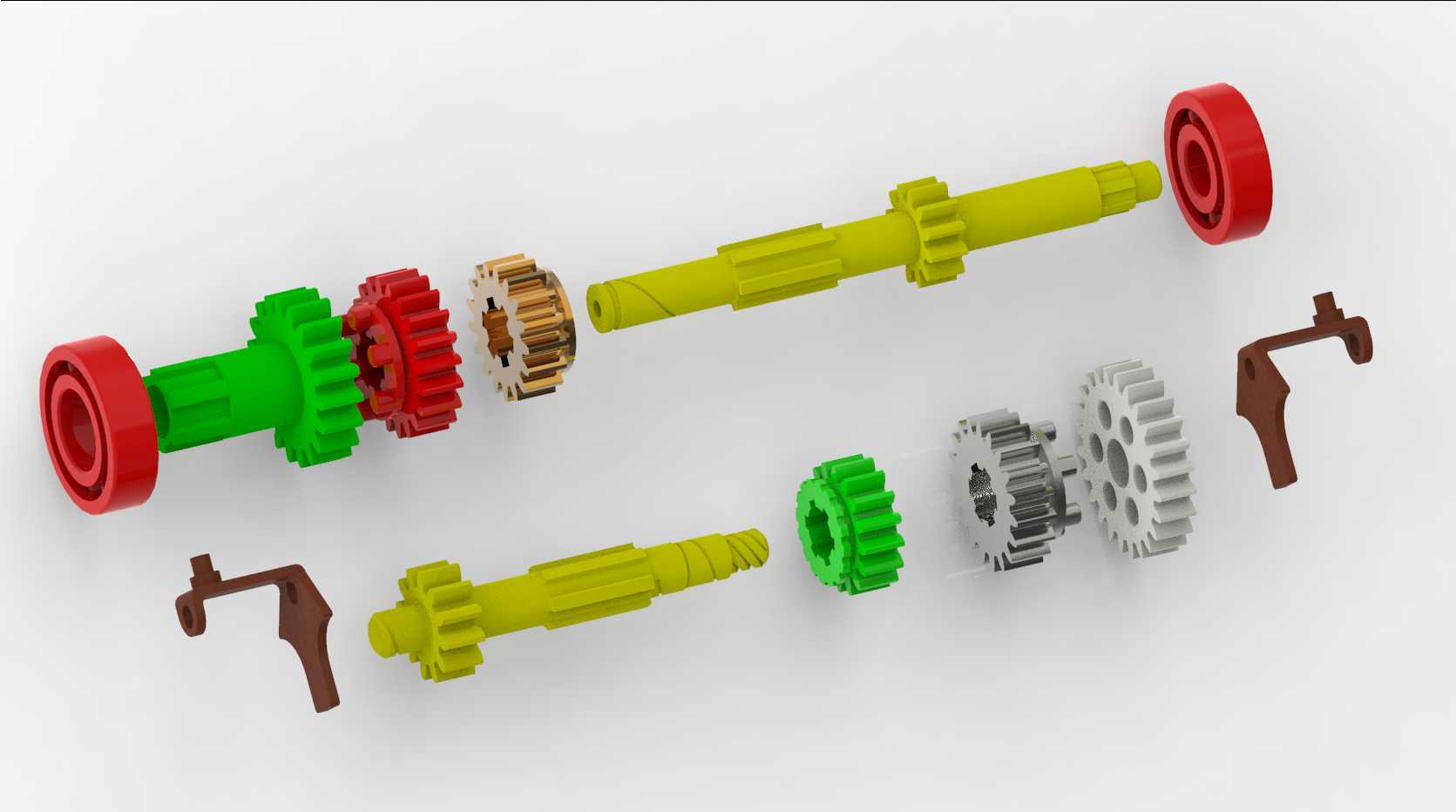

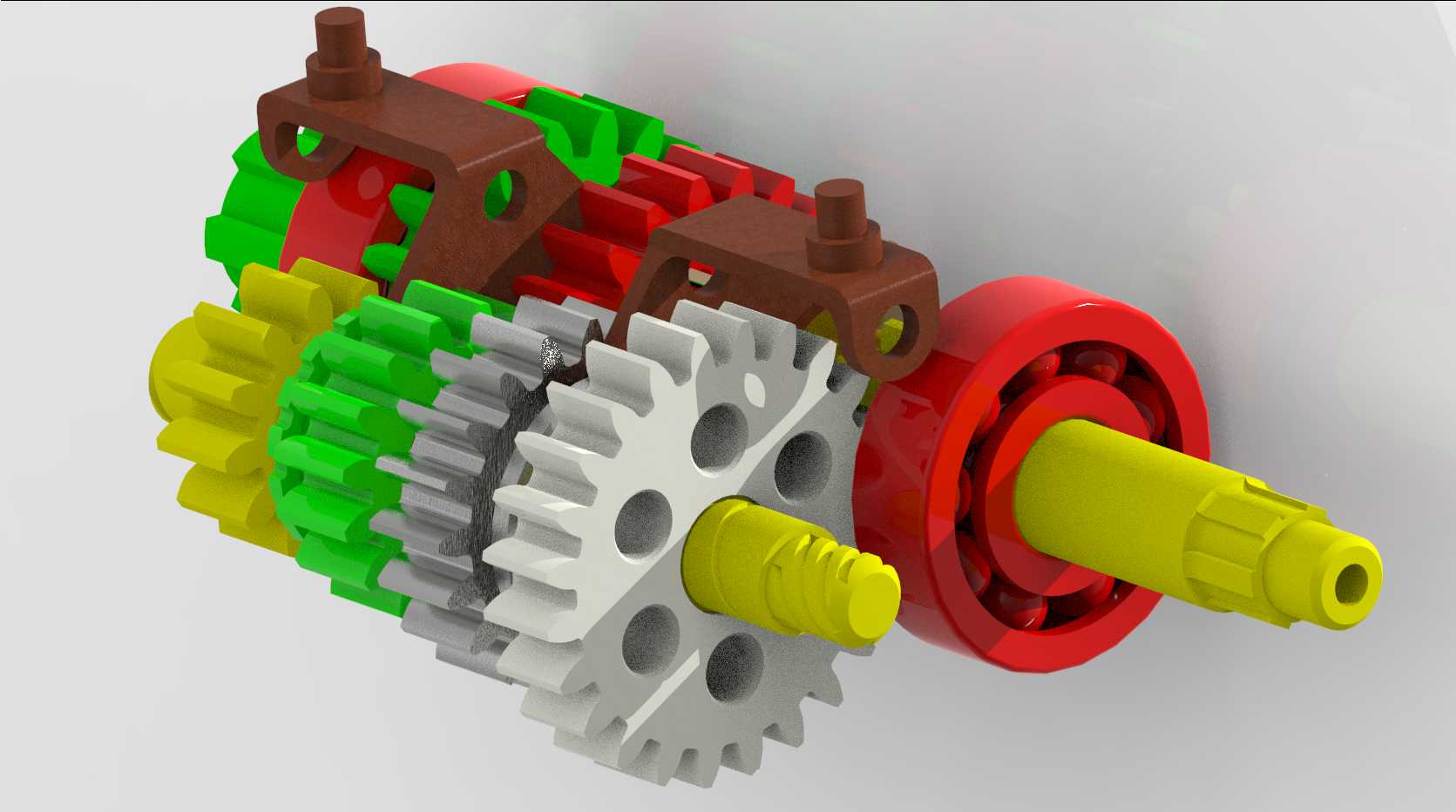

　　变速箱部分采用常啮合齿轮传动布局，输入轴与输出轴平行布置，不同齿数的传动齿轮通过花键与轴体配合，换挡拨叉推动结合套实现不同齿轮副的动力锁止，以此获得多组不同的传动比，匹配低速爬坡、高速巡航等不同行驶工况下的扭矩与转速需求。设计过程中需要严格控制各轴系的同轴度与安装间隙，齿轮啮合侧隙控制在合理区间，既要避免间隙过大带来的传动冲击与异响，也要防止间隙过小导致热胀卡滞、运转阻力过大的问题。离合器端的安装边界需要与发动机曲轴输出端的花键尺寸精准匹配，分离摇臂的行程要与离合操纵机构的拉索行程适配，保证离合分离彻底、接合点清晰，不会出现半联动打滑或者分离不彻底打齿的问题。变速箱壳体的安装孔位需要与发动机曲轴箱的结合面完全贴合，

　　密封槽的尺寸公差要控制在合理范围，防止润滑油渗漏。轴系两端的轴承安装位需要保证同轴度公差，避免轴系偏载带来的轴承早期磨损、齿轮偏磨问题。换挡机构的拨叉行程需要精准匹配各挡位结合套的移动距离，保证挡位挂入到位，不会出现跳挡、脱挡的故障。摩擦片的沟槽设计用于带走磨损产生的碎屑，同时引导润滑油流经摩擦面带走接合过程产生的热量，避免长时间半联动导致摩擦片过热烧蚀。各齿轮的齿向修形需要考虑负载下的轴系变形量，保证全齿宽均匀接触，提升齿轮使用寿命。输入轴端的离合器毂需要做动平衡校正，避免高转速下产生离心振动，影响发动机运转平稳性。输出轴端的链轮安装位需要与传动链轮的同轴度匹配，保证链条传动平稳，降低链条磨损速度。

　　整套结构的轴向尺寸需要严格控制在发动机曲轴箱的预留安装空间内，径向尺寸不能与周边的启动电机、磁电机等部件产生运动干涉。回位弹簧的弹力参数需要经过反复匹配，既要保证离合分离后摩擦片能快速回位接合，也要避免弹簧弹力过大导致离合操纵力过重，影响骑行操作舒适度。分离轴承的润滑结构设计要保证长期使用下的润滑有效性，减少磨损带来的离合手感变化。各密封件的材质选择需要耐受润滑油的长期腐蚀与工作温度变化，避免老化失效导致的漏油问题。
