带传动式无级变速传动结构三维设计

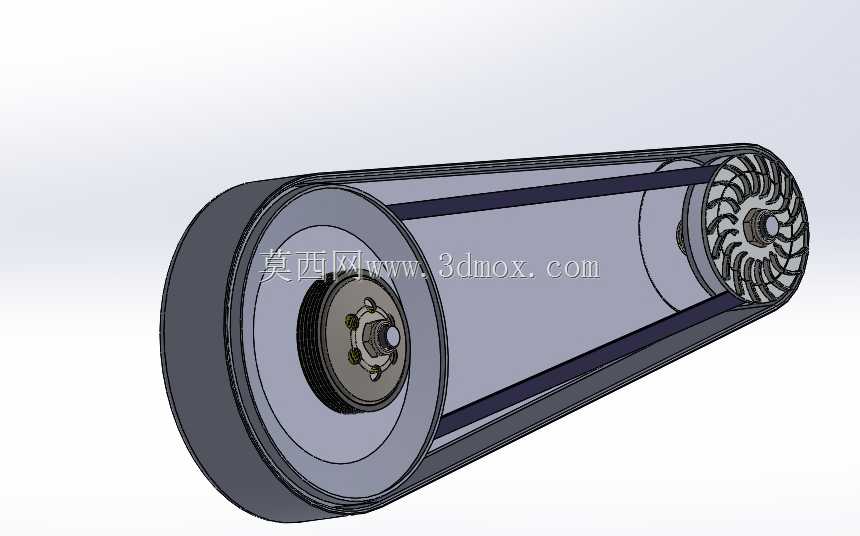

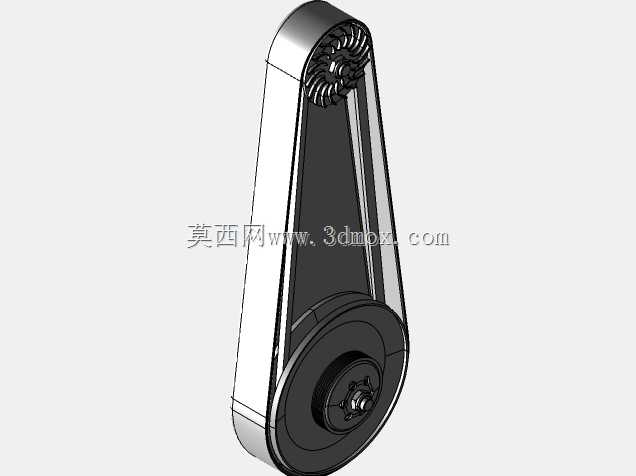

　　这套带传动式无级变速结构，核心适配小功率动力传输场景，常见于轻型代步车辆、小型输送设备、实验台架动力调节单元这类需要连续改变传动比的工况，能在负载运行过程中平滑调整输出转速，不存在有级变速的换挡顿挫问题，可让动力输出始终匹配负载的最优工作区间。从结构设计逻辑来看，整套机构采用平行轴双带轮布局，主动轮与从动轮均为可变槽宽的锥盘结构，通过调整两锥盘的轴向间距，改变传动带与带轮的接触工作半径，以此连续调整传动比，无需断开动力即可完成变速动作，传动带采用宽截面摩擦式设计，兼顾径向贴合度与轴向抗滑移能力，端部带轮集成的散热扇叶结构，可在带轮运转时带动周边空气流动，带走锥盘与传动带摩擦产生的热量，避免长时间高负载运行时带体过热老化。

　　设计过程中优先考虑了安装边界的适配性，整体为同轴圆柱式布局，主体外壳为圆筒形结构，两端带轮轴的同轴度公差控制在0.02mm以内，输入输出轴端采用标准轴伸尺寸，可直接匹配常规联轴器与动力端、负载端连接，无需额外定制转接件；带轮锥面的粗糙度控制在Ra1.6，保证传动带与锥面接触时摩擦力均匀，避免局部打滑造成的传动比波动。在功能特性上，这套结构可实现的传动比调节范围覆盖0.5到2.5，能满足多数小功率设备的转速调节需求，锥盘的轴向调节机构集成在带轮内部，不会额外占用径向安装空间，整体结构的径向尺寸控制紧凑，可适配安装空间受限的设备舱体。实际选型应用时，需要注意输入轴的额定扭矩匹配，避免过载造成传动带打滑磨损，

　　同时安装时要保证两带轮的轴向对齐度，偏移量过大会加剧带体的单边磨损，缩短使用寿命；日常维护仅需定期检查传动带的张紧力与表面磨损情况，无需复杂的润滑保养，相比齿轮式无级变速结构，运行噪音更低，制造成本更可控，适合民用轻型设备与小型工业装置的动力变速需求。建模过程中对锥盘的曲面轮廓做了连续曲率处理，保证传动带在变速过程中沿锥面平滑移动，不会出现卡滞或跳变，所有配合面的公差设定均符合通用机械传动的装配要求，可直接用于工程样机的结构验证与装配干涉检查。
