横流式Banki涡轮机结构设计方案

　　在小型分布式水力发电、山区微电网配套供水发电一体化场景中，横流式涡轮机凭借结构简单、对水头流量波动适应性强的特点，一直是小功率水能利用场景的核心设备。这套横流式涡轮机的结构设计，完全围绕现场加工便利性展开，绝大多数零件的加工工序都适配普通车床、钻床、铣床等通用机加工设备，不需要专用工装或者五轴加工中心，非常适合偏远地区现场制作、运维替换的需求。

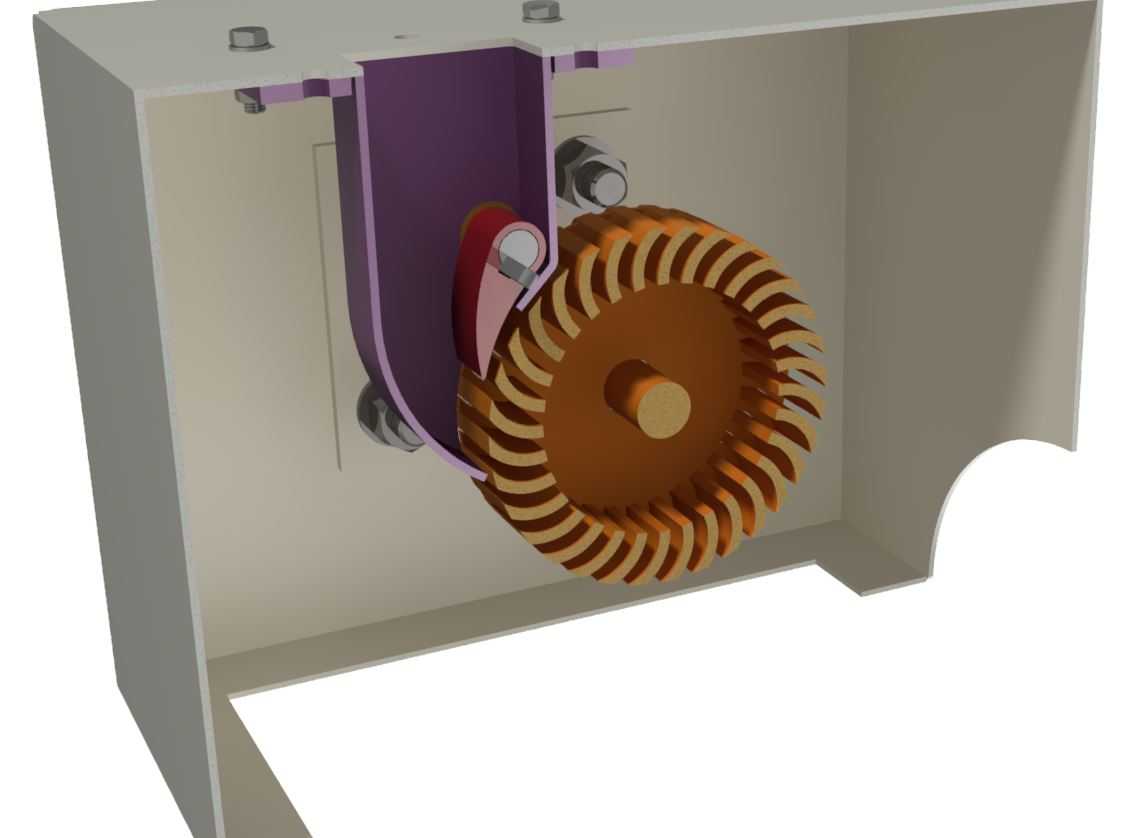

　　从实际功能逻辑来看，该涡轮机的工作路径是水流从壳体上部的进水法兰进入，冲击横向布置的叶轮栅格，带动叶轮轴旋转输出扭矩，做功后的水流从壳体下部的弧形导流腔排出，整个流道的弧度经过反复校核，避免出现涡流区造成的能量损耗。叶轮采用多片弧形叶片均匀排布在两端支撑盘上，叶片的弧度匹配水流切入角度，能够让水流两次穿过叶片栅格，最大化提取水流中的动能，相比同功率等级的冲击式涡轮，在低水头工况下的能量转换效率更稳定。

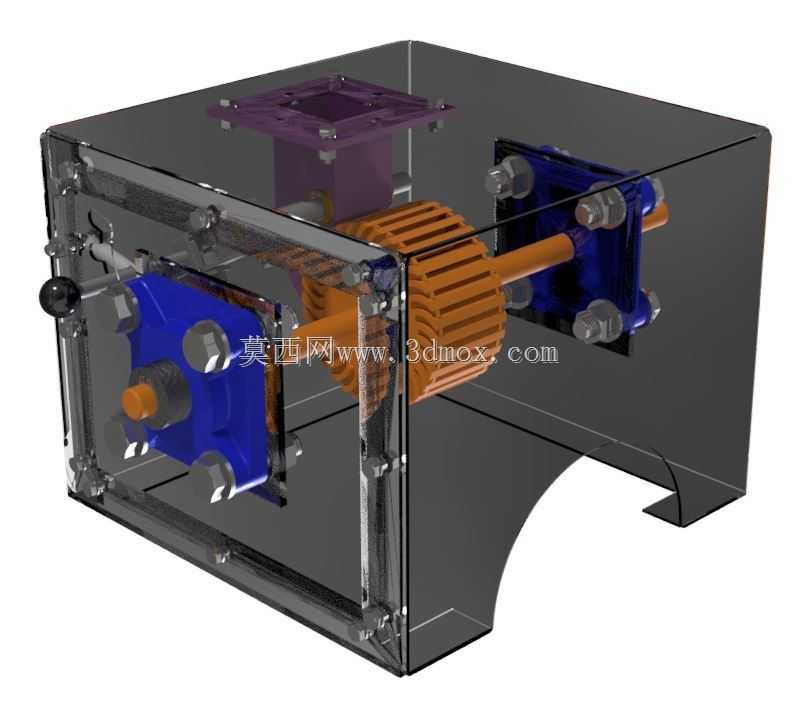

　　结构设计上，两端的轴承座采用分体式蓝色端盖结构，通过螺栓固定在透明壳体的两侧安装面上，端盖与壳体之间预留密封槽位，可适配橡胶密封圈实现静密封，转轴穿过端盖的位置设置轴封结构，避免腔体内的水沿转轴渗漏。转轴一端伸出端盖作为动力输出端，可直接连接联轴器带动发电机或者其他负载，不需要额外加装变速结构，进一步降低了整套设备的结构复杂度。外部壳体采用透明可视化设计，一方面在样机调试阶段可以直接观察内部水流状态、叶轮转动情况，快速排查流道堵塞、叶片卡滞等问题，另一方面透明壳体的拼接结构采用螺栓加密封垫的连接方式，拆解维护时不需要破坏整体结构，日常清理流道杂物、更换磨损叶片的操作门槛极低。

　　安装边界层面，整套设备的上部进水口为标准方形法兰结构，法兰上的安装孔位按照通用给排水管道的连接尺寸设计，可直接对接现场的引水管道，不需要额外制作过渡连接法兰。下部的排水端为开放式弧形出口，安装时只需要预留对应高度的排水空间，将出水端引导至排水渠即可，不需要复杂的出水管道对接。设备底部的支撑结构自带两个定位缺口，可直接卡在预埋的安装支架上，配合螺栓锁紧即可完成固定，对安装基础的平整度要求不高，适合山区、野外等基础施工条件有限的场景。

　　设计过程中充分考虑了易损件的替换需求，叶轮叶片采用标准化尺寸设计，单块叶片磨损后可以单独拆卸替换，不需要更换整个叶轮转子；两端的轴承采用标准深沟球轴承，采购替换非常方便；密封件全部采用通用规格的标准密封圈，不需要定制特殊规格的配件。整套结构的传动路径非常短，叶轮直接固定在转轴上，没有中间传动齿轮或者皮带结构，运行过程中的故障点极少，日常运维只需要定期检查轴承润滑状态、密封件老化情况即可，不需要复杂的运维技能。

　　在实际工况适配方面，该结构针对10米水头、10升每秒流量的工况做了参数匹配，额定输出功率可以达到0.77千瓦，足够支撑偏远地区散户的日常照明、小型家电供电需求，也可以配套小型供水泵站，利用输水管道的富余水头发电，抵消泵站的部分用电消耗。流道设计上做了防杂物卡滞的优化，进水端的流道宽度与叶片间隙匹配，小体积的杂物可以随水流直接穿过叶轮间隙排出，不会卡在叶片之间造成叶轮卡滞，减少了日常清理的频次。壳体的拼接螺栓全部采用外露设计，拆解时不需要特殊工具，普通活动扳手即可完成全部拆装操作，非常适合非专业人员进行日常维护。
