十公斤可调节包胶组合式健身哑铃结构

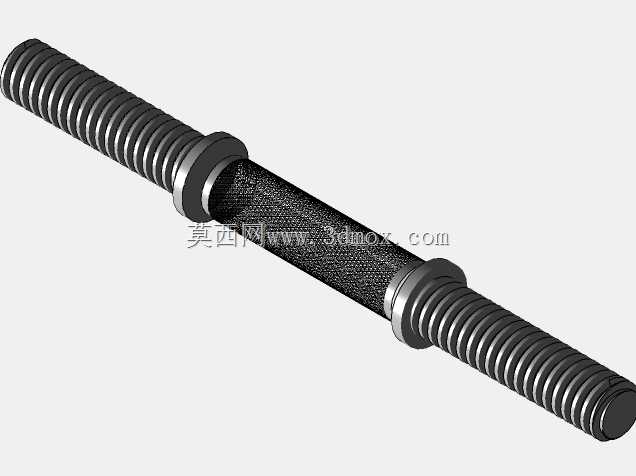

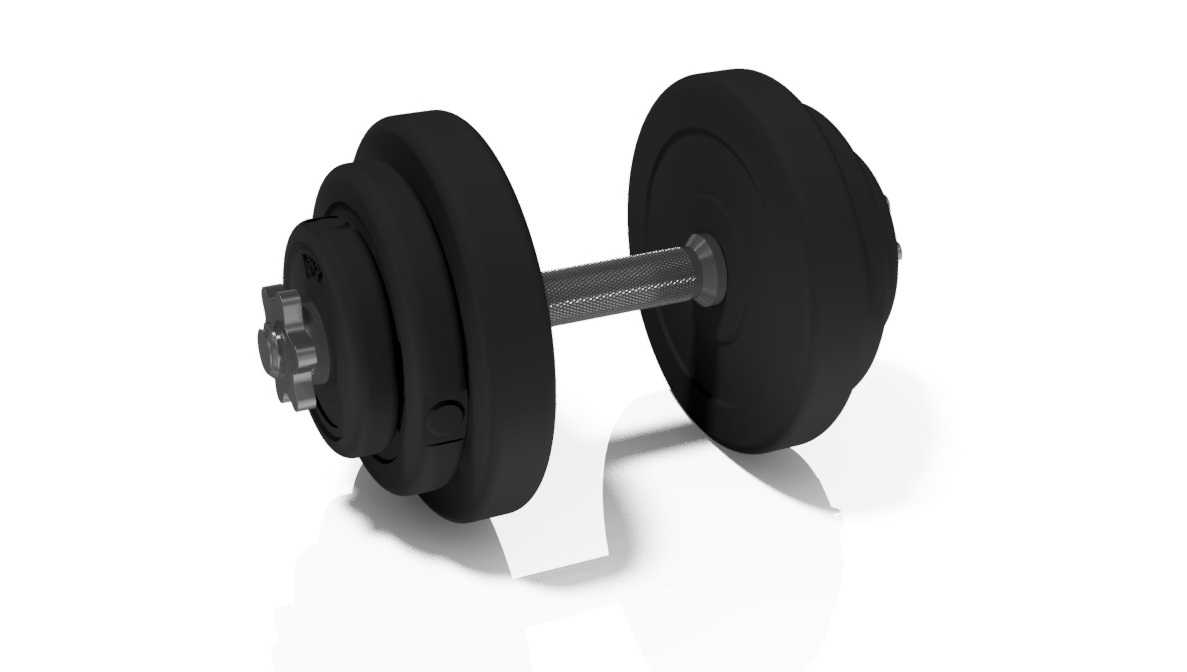

　　日常商用健身房配置、家用力量训练场景里，固定重量哑铃往往需要占用大量架体存放空间，单只10公斤规格的可调节哑铃，能够覆盖入门力量训练者上肢推、拉、举类动作的基础配重需求，也能满足进阶训练者单关节孤立动作的负重要求，比如侧平举、肱二头肌弯举、颈后臂屈伸这类动作，10公斤的单只重量适配绝大多数普通训练者的负荷阈值，不需要额外频繁更换整只哑铃，仅通过调整铃片组合就能适配不同动作的负重需求。从结构设计逻辑来看，这款哑铃采用中间滚花握杆搭配两侧对称配重片的布局，握杆表面的网纹滚花结构，是为了在训练者手部出汗时增加摩擦系数，避免握持滑动造成训练损伤，滚花的深度控制在0.4-0.6mm区间，既不会因为纹路过深硌手影响握持舒适度，

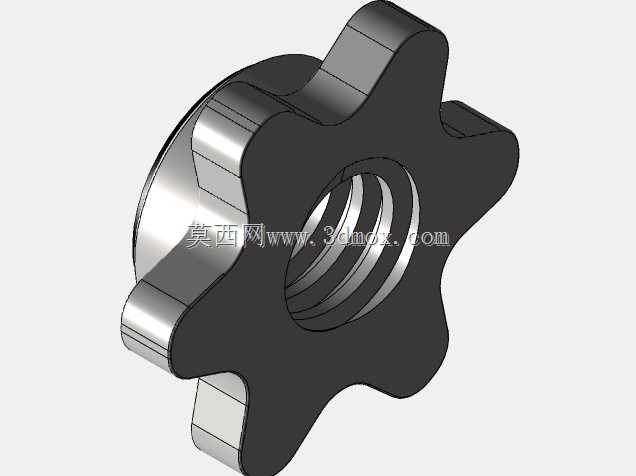

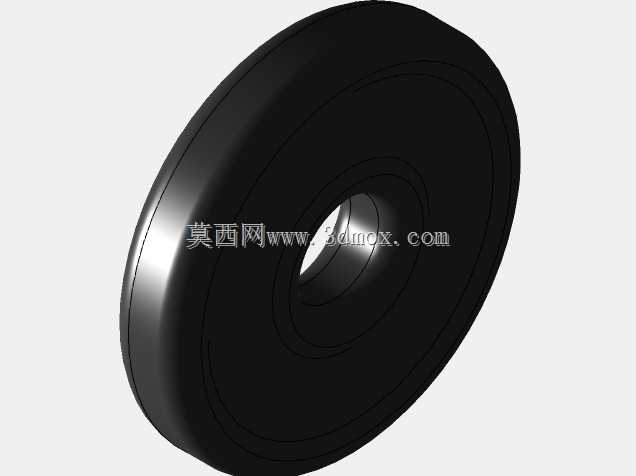

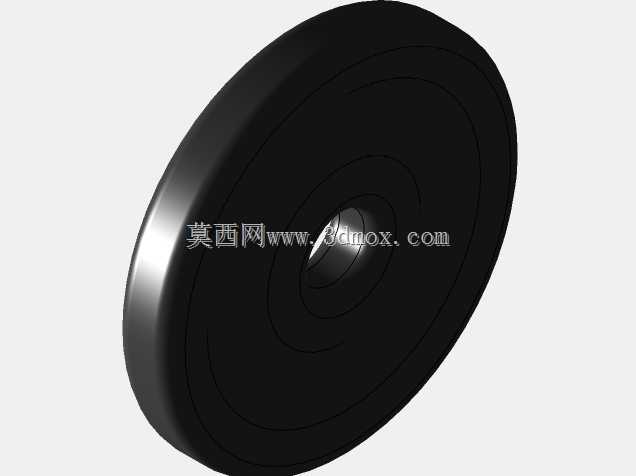

　　也不会因为纹路过浅达不到防滑效果。握杆两端的锁紧结构采用旋拧式快拆锁母，锁母内侧设置有弹性止退卡圈，当铃片套入握杆后旋紧锁母，卡圈会嵌入握杆端部的环形卡槽内，避免训练过程中锁母松动导致铃片滑脱，这个结构的设计冗余量经过实际验证，能够承受反复拆装带来的磨损，长期使用也不会出现锁止失效的问题。两侧的配重铃片采用外层包胶内层铸铁的结构，外层包胶选用邵氏硬度60度的环保橡胶材质，一方面能够避免铃片磕碰地面造成地面损伤，另一方面也能降低哑铃放置时的碰撞噪音，适合家用场景使用，内层的铸铁配重块经过严格的重量校准，每片铃片的重量误差控制在±20g以内，保证两侧配重对称，不会因为重量偏差导致训练时两侧肌肉发力不均衡。从安装边界尺寸来看，

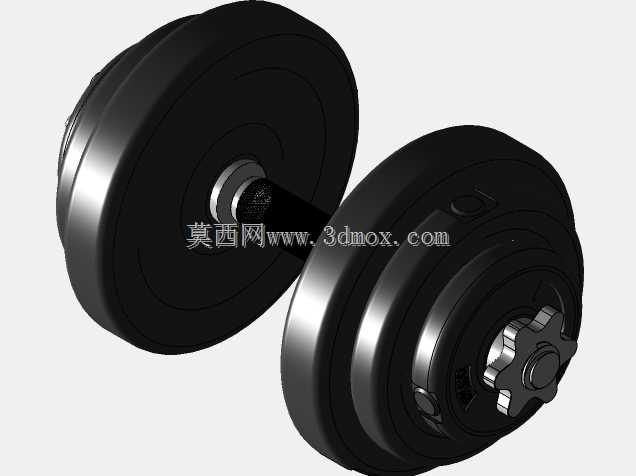

　　整只哑铃组装完成后的总长度控制在380mm左右，握杆的握持段直径为30mm，符合亚洲人手型的握持尺寸范围，握持段的有效长度为120mm，能够满足双手同时握持完成部分双手动作的需求，也不会因为握持段过短导致手部卡滞。铃片的最大直径为180mm，在做俯身类动作比如俯身划船时，铃片下缘距离地面的预留高度足够，不会出现动作过程中铃片磕碰地面影响动作行程的问题。铃片的中心孔直径与握杆的外径采用间隙配合，配合间隙控制在0.2-0.3mm，既能够保证铃片可以顺畅套入握杆，也不会因为间隙过大导致组装完成后铃片出现径向晃动，影响训练时的握持稳定性。在实际结构建模过程中，需要重点关注几个配合面的公差设定：握杆与锁母配合的螺纹段采用公制细牙螺纹，

　　细牙螺纹的自锁性能更好，能够进一步降低训练过程中锁母松动的概率；铃片中心孔的同轴度公差需要控制在0.1mm以内，避免组装后铃片出现偏摆，导致哑铃整体重心偏移，训练时出现额外的晃动感；包胶层与内层铸铁块的结合面需要设置周向的凹槽结构，增强橡胶与铸铁的结合力，避免长期使用后包胶层与铸铁块出现脱层分离的问题。这款哑铃的结构设计没有采用复杂的快调机构，整体结构简单可靠，故障率低，后期维护只需要定期检查锁母的止退卡圈磨损情况即可，不需要复杂的保养流程，不管是批量生产还是个人DIY制作都具备较高的可行性，所有零部件都可以采用常规的机加工和橡胶硫化工艺制作，不需要特殊的定制加工设备，生产成本可控，同时结构强度经过验证，能够承受日常训练中反复的载荷冲击，不会出现握杆弯曲、铃片碎裂的问题。在实际使用场景中，这款哑铃除了常规的力量训练用途，也可以作为康复训练的负重器材，针对上肢运动功能损伤的患者，10公斤以内的可调节配重能够适配不同康复阶段的负重需求，从术后初期的轻负重到后期的功能恢复训练，都可以通过增减铃片来调整负重，不需要额外购置多副不同重量的哑铃，能够有效降低器材配置的成本和存放空间占用。
