厨房搅拌机离合器由棍棒连接件结构

　　日常家用手持料理棒、台式搅拌机的离合传动区域，这类连接件是衔接驱动输出端与搅拌工作头的核心受力零件，同时承担传感触发的结构配合作用，不少用户遇到搅拌机打不动食材、档位切换卡顿、搅拌头脱落的问题，追根溯源往往是这个衔接件的结构磨损或者配合公差超差导致的。从实际使用场景来看，这个零件安装在搅拌机主机的输出轴端，下方对接可替换的搅拌棍、打蛋网、碎肉杯等不同工作附件，上方和主机内部的驱动轴、转速传感模块配合，当用户安装不同附件时，这个零件的棱边结构会触发主机内部的位置传感器，让设备识别当前安装的附件类型，匹配对应的转速输出区间，避免出现低转速带大负载烧电机、高转速打液体飞溅的问题。

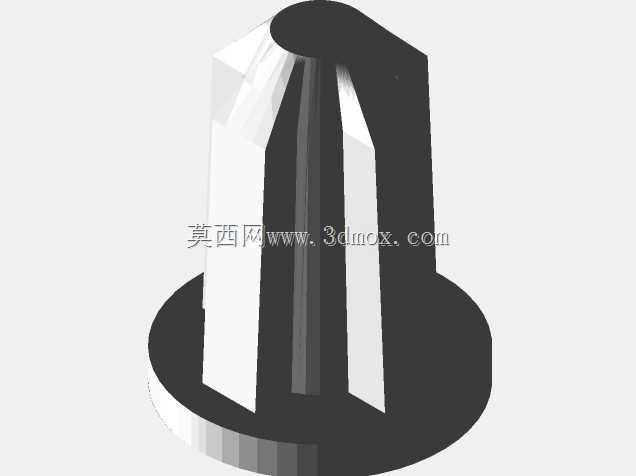

　　设计这个零件的时候，首先要考虑的是频繁插拔的耐磨性能，日常使用中用户更换附件的频次很高，每次插拔都会带来配合面的摩擦，所以主体结构采用了带周向均匀分布的棱条设计，既可以传递扭矩，又能在插拔的时候起到导向定位的作用，不会出现附件装歪导致的卡滞。底部的圆盘凸台是安装定位的基准面，装配时这个面会和主机端的密封橡胶圈贴合，防止搅拌过程中液体、食材残渣渗入主机内部造成电路短路，所以这个凸台的平面度要求控制在0.1mm以内，避免出现密封间隙。上部的锥度结构是和驱动轴的配合段，锥面配合可以自动对中，抵消一部分轴跳动带来的偏心震动，让设备运行的时候噪音更低，搅拌过程更平稳。

　　从安装边界来看，这个零件的最大外径不超过40mm，整体高度控制在55mm以内，适配市面上绝大多数主流功率在300W到800W之间的家用手持搅拌机的安装腔体，不需要改动主机内部的原有结构就可以替换安装。周向分布的六条棱边，每条棱边的倒角都做了R0.5的圆弧处理，一方面是插拔的时候不会划伤用户的手，另一方面是和传感模块的触发弹片配合的时候，不会因为尖锐棱边长期摩擦切断弹片的金属镀层，提升传感触发的使用寿命。零件中心的通孔是和驱动轴配合的安装孔，孔内做了扁位结构，和驱动轴的扁位配合传递扭矩，不会出现轴转零件不转的打滑问题，扁位的对称度公差控制在0.05mm，保证传动过程中受力均匀，不会出现单侧受力磨损过快的问题。

　　在实际工况下，这个零件承受的扭矩并不大，最大负载扭矩不超过2N·m，但是要承受频繁的正反转切换带来的冲击载荷，所以结构设计的时候在棱条和底部圆盘的衔接位置做了圆角过渡，避免应力集中导致的棱条断裂，很多廉价的替换件就是因为这个位置没有做过渡圆角，使用两三个月就会出现棱条断裂，导致附件无法传动。另外这个零件和传感模块的配合间隙设计在1mm到1.5mm之间，间隙太小会导致装配的时候弹片被压死，无法触发档位识别，间隙太大又会出现传感识别不灵敏，设备误判没有安装附件无法启动的问题，这个间隙值是经过多轮样机测试验证的最优区间，既保证装配公差的兼容性，又能保证传感触发的可靠性。

　　从建模逻辑来看，这个零件采用回转体加阵列特征的建模思路，先绘制底部圆盘和上部锥台的回转轮廓，生成基础实体之后，绘制单条棱条的截面轮廓，拉伸切除之后进行周向阵列，最后对所有锐边做倒圆角处理，建模过程中要注意锥面的拔模角度控制在3度，方便后续注塑生产的时候脱模，因为这类零件大多采用食品级POM材质注塑加工，拔模角度太小会导致脱模的时候零件表面被拉伤，影响配合精度。棱条的厚度设计在3mm，保证足够的结构强度，同时不会因为壁厚太厚导致注塑的时候出现缩痕，影响零件的尺寸精度。
