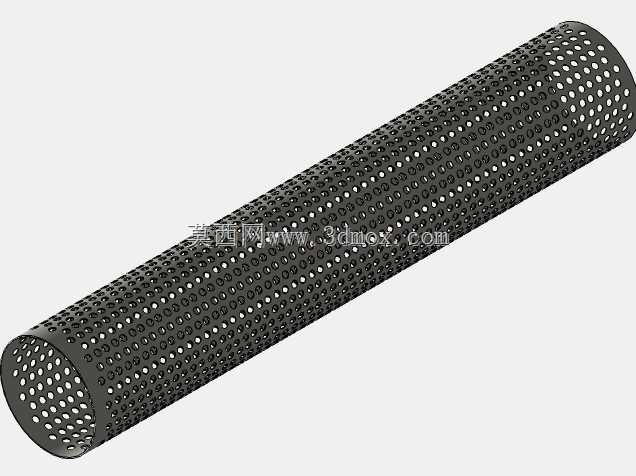

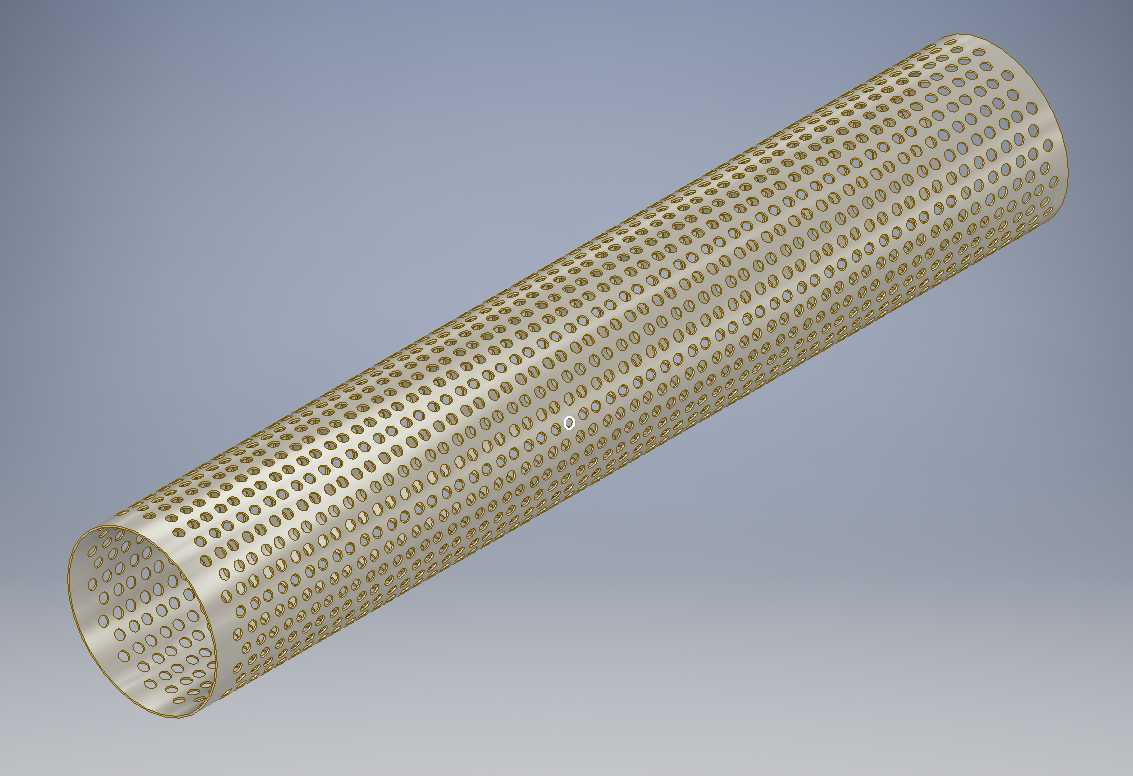

带密集冲孔结构的金属过滤用穿孔管件

　　在流体输送、介质过滤类设备的结构设计中，这类带均匀密集冲孔的管状构件是核心的功能承载部件，常被用作过滤支撑骨架、流体整流元件或者介质筛分构件，广泛适配水处理设备、液压润滑回路、化工物料输送、传感检测配套管路等多个工程场景。不同于普通光面输送管件，这类穿孔管的核心作用是在保证管状结构整体刚性、支撑强度的前提下，通过管壁上规则排布的通孔实现流体的径向通流，同时阻隔尺寸大于孔径的固体杂质、絮状物料穿过，完成介质的粗滤或者流态均匀化调整。

　　从实际工程选型的角度看，这类穿孔管的设计首先要匹配安装场景的空间边界，本次涉及的管件轴向长度为290毫米，采用公制尺寸体系设计，适配常规通径的管路对接需求，安装时可通过端部的焊接、法兰压接或者卡套连接的方式固定在设备腔体内部，不需要额外设计复杂的转接结构。管壁上的冲孔采用正六边形排布方式，这种布孔方式相比方形排布，能在同等开孔率下获得更高的结构强度，避免管壁在承受径向压差、轴向安装应力时出现孔间筋条变形的问题，同时六边形布孔的通流均匀性更好，流体穿过管壁时不会出现局部流速突变的情况，能有效降低管路内的紊流噪声，减少对后端传感检测元件的流态干扰。

　　设计这类穿孔管件时，首先要根据应用场景的通流需求计算开孔率，开孔率过低会增大流体通过的阻力，造成系统压损过大，增加泵组或者压力源的输出负载；开孔率过高则会削弱管壁的结构强度，在承受内外压差时容易出现瘪管、开裂的失效问题。本次的穿孔管冲孔尺寸统一，孔边做了去毛刺处理，避免尖锐棱边刮损后续套装的过滤滤网、滤膜等软性过滤介质，同时也能防止流体中的纤维类杂质挂附在孔边造成堵塞，延长构件的维护周期。管件采用薄壁金属基材加工成型，整体为直筒等径结构，圆度公差控制在常规机械管路的适配范围内，保证套装过滤介质时管壁与滤材贴合均匀，不会出现局部间隙造成的过滤短路问题。

　　在传感器配套的应用场景中，这类穿孔管常作为防护套使用，套在传感检测元件的外侧，既可以让被检测的流体介质顺畅接触传感探头，保证检测数据的准确性，又能阻挡流体中的大颗粒杂质直接冲击探头，避免高速运动的固体颗粒磨损传感端面，延长传感器的使用寿命。在液压润滑系统中，这类穿孔管多作为吸油过滤器的内支撑骨架，外侧包裹金属滤网或者玻纤滤材，油泵工作时油箱内的液压油穿过滤层和管壁通孔进入泵体，穿孔管承担滤层的支撑作用，避免滤层在油泵产生的负压作用下被吸破、变形。在水处理设备的布水装置中，这类穿孔管可以作为布水支管，通过管壁的通孔将进水均匀分布到过滤腔体的整个截面上，避免局部水流冲力过大破坏滤料层的级配结构，提升水处理的过滤效率。

　　从建模实现的角度看，这类构件的建模需要先完成基础薄壁筒体的构建，再根据布孔规则生成单孔的切除特征，通过阵列方式完成所有孔位的排布，建模过程中需要注意孔边的圆角处理，还原实际加工中的去毛刺工艺特征，同时要严格控制管壁厚度与孔径的比例，保证模型的结构参数与实际加工工艺的可行性匹配，避免出现壁厚小于冲孔最小工艺极限的设计错误。安装边界上，该管件的两端预留了足够的装夹余量，可根据实际对接需求加工外螺纹、焊接坡口或者卡簧槽，适配不同设备的安装固定方式，不需要对管件主体结构做二次修改就能适配多数常规的管路安装场景。
