自行车20T盖茨碳驱传动链轮结构设计

　　日常做传动结构选型时，皮带传动链轮的设计往往容易被忽略细节，这款20齿的碳驱专用链轮，是针对盖茨碳纤维皮带传动系统做的适配结构，和常规滚子链链轮的设计逻辑有本质区别。先从实际应用场景说，这类链轮主要用在城市通勤自行车、中高端助力自行车的传动系统里，替代传统的链条传动结构，相比链条传动，皮带传动不需要定期上油维护，运行时没有金属啮合的异响，也不会出现油污蹭脏裤腿的问题，很适合日常通勤场景的使用需求，尤其是城市里短距离代步的车型，用户对维护成本、骑行洁净度的要求更高，这类碳驱链轮的应用占比正在逐年提升。

　　从实际用途来看，这个链轮是传动系统的从动端部件，安装在自行车后轮花鼓位置，和中轴位置的主动链轮配合，通过碳纤维皮带传递骑行时的踩踏扭矩，20齿的齿数设定是经过传动比匹配的，搭配常规46齿左右的主动盘，能获得适合城市通勤的传动比，既不会让起步踩踏过于沉重，也能保证平路巡航时的踩踏效率，不会出现踩空感。设计的时候首先要考虑的是齿形和皮带的啮合精度，因为碳纤维皮带的齿槽是模压成型的固定尺寸，链轮的齿廓不能照搬链条链轮的渐开线或者三圆弧齿形，要做和皮带齿形完全匹配的圆弧齿廓，齿侧的间隙要控制在0.1mm到0.2mm之间，间隙过大会导致啮合时出现冲击异响，间隙过小则会出现皮带卡滞、安装困难的问题，长时间运行还会加剧皮带齿面的磨损。

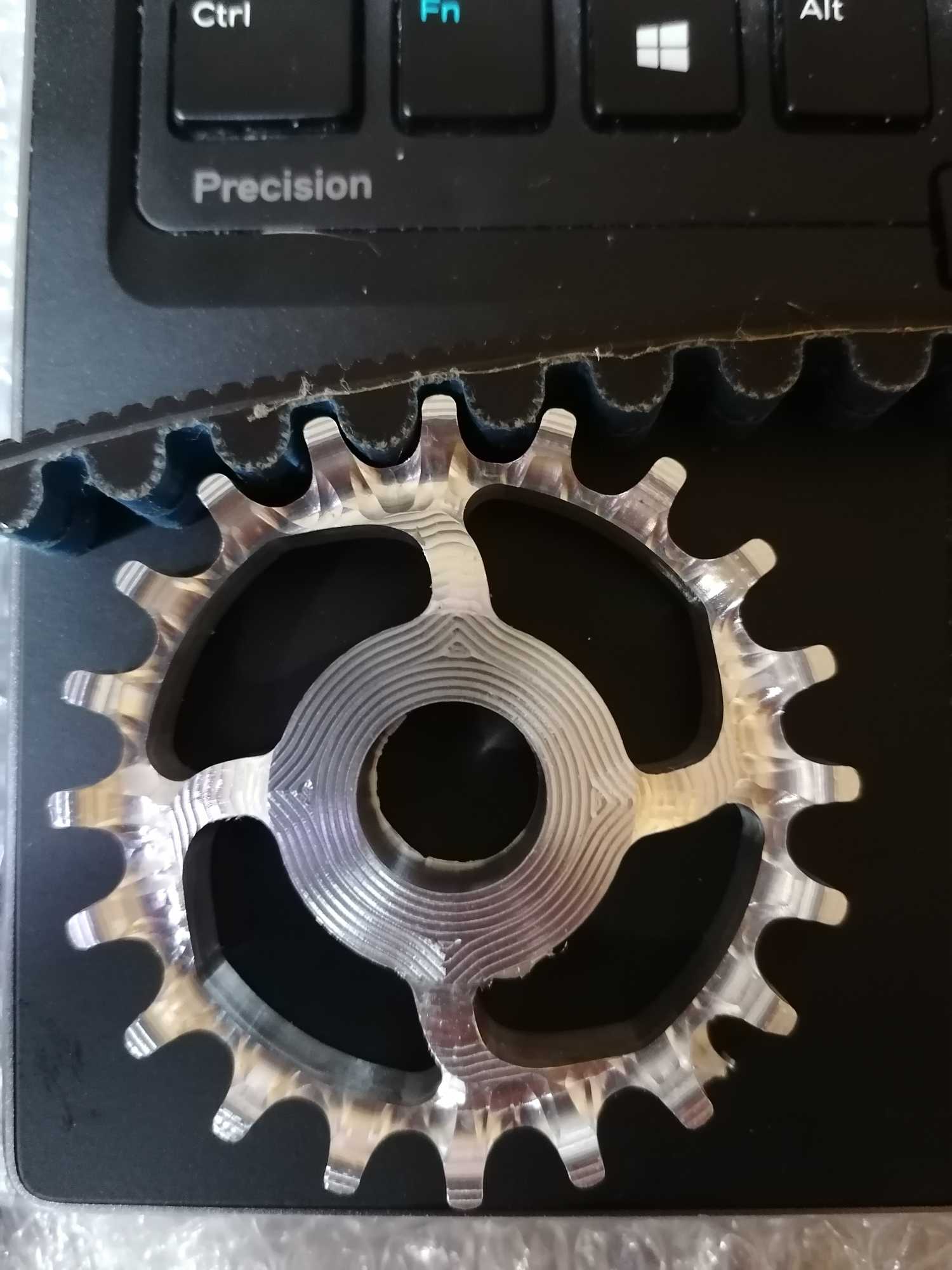

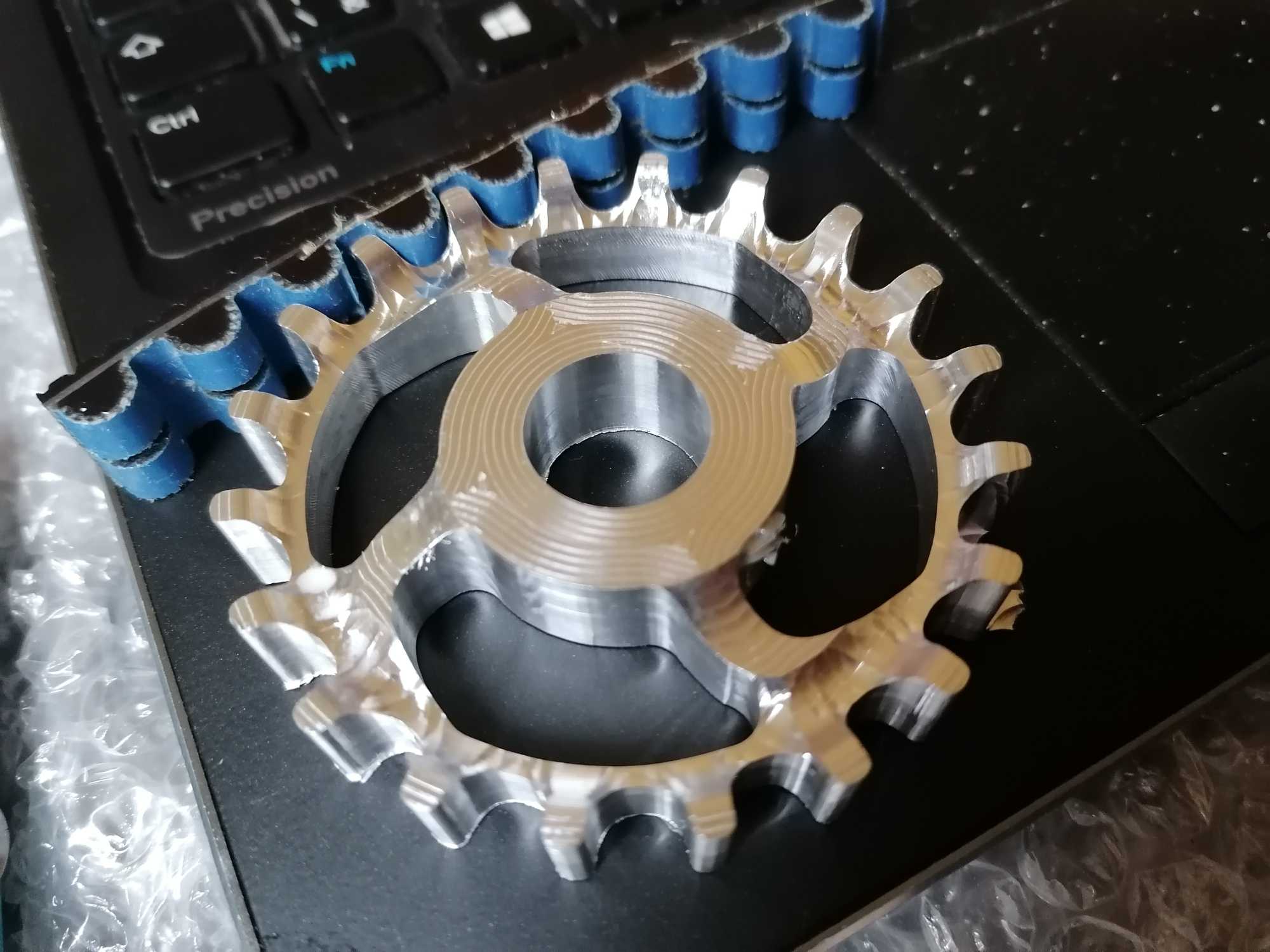

　　再看结构设计的细节，这款链轮采用了三辐式的镂空结构，不是为了刻意追求轻量化，而是在保证结构强度的前提下，减少链轮自身的转动惯量，让后轮的转动响应更灵敏，同时镂空结构也能减少骑行时带起的泥水、杂物在链轮和皮带之间堆积，避免杂物卡入齿槽导致皮带跳齿。链轮中心的安装孔是和花鼓塔基配合的定位结构，孔的公差要控制在H7级别，保证安装后链轮的径向跳动量不超过0.05mm，要是跳动量过大，皮带在运转时会出现周期性的张紧力变化，不仅会产生异响，还会大幅缩短皮带的使用寿命。链轮的齿部厚度是和皮带的宽度匹配的，齿面要做光滑的圆弧过渡，不能有尖锐的加工棱角，避免棱角切割皮带内部的碳纤维抗拉层，毕竟碳纤维皮带的核心抗拉层是纵向排列的碳纤维丝，一旦被硬物刮伤出现断丝，整个皮带的抗拉强度会直接下降，很容易出现传动断裂的问题。

　　从安装边界来说，这款链轮的轴向定位尺寸要和花鼓的安装位完全匹配，安装后链轮的中心平面要和中轴主动链轮的中心平面重合，平面度偏差不能超过1mm，否则皮带会在运转时出现偏磨，长时间运行会导致皮带侧边磨损开裂。链轮的外径尺寸是根据20齿的齿距计算出来的，设计时要预留出皮带张紧的调节余量，一般车架后叉的尾勾位置会有10mm左右的张紧调节行程，链轮的齿顶圆不能和后叉的下管位置发生干涉，尤其是带后减震的软尾车型，还要考虑减震压缩时后轮的行程轨迹，避免减震压缩过程中链轮磕碰车架。另外链轮的材质选用和表面处理也很关键，因为这类链轮是和碳纤维皮带配合，不能用硬度太高的脆性材料，一般选用6061铝合金经CNC铣削成型，表面做硬质阳极氧化处理，硬度控制在HV300左右，既能保证齿面的耐磨性，又不会因为硬度过高磨损皮带的齿面，要是用钢材制作链轮，虽然耐磨性更好，但自重过大，会增加后轮的簧下质量，影响骑行的操控灵活性，而且钢制链轮如果表面防锈处理不到位，出现锈斑后会快速磨损皮带的橡胶基体。

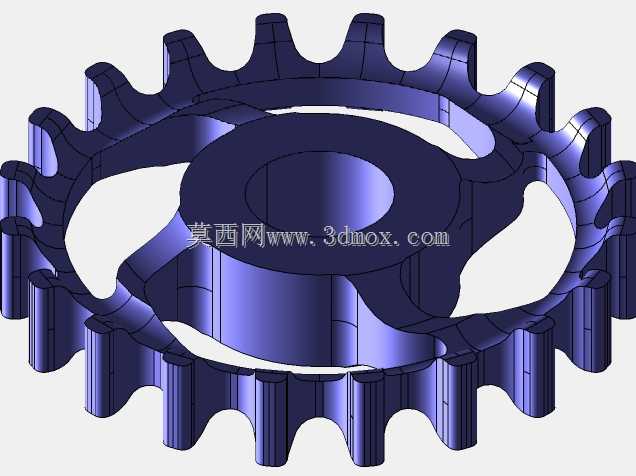

　　实际建模的时候，要先确定链轮的节圆直径，根据盖茨碳带的标准节距，20齿对应的节圆直径是固定值，然后基于节圆做齿廓的放样，每个齿的位置要做均匀的分度，齿距的累积误差不能超过0.03mm，否则会出现啮合时的齿距偏差，导致皮带运转不顺畅。辐条的位置要做等角度分布，三个辐条之间的夹角为120度，辐条和齿圈、中心安装座的连接位置要做R3以上的圆角过渡，避免应力集中，因为骑行时的踩踏扭矩是周期性变化的，尤其是起步或者爬坡的时候，瞬间的冲击扭矩会达到常规骑行扭矩的2到3倍，如果连接位置是直角过渡，很容易在长期交变载荷下出现应力开裂。中心安装座的端面要和链轮的中心轴线垂直，垂直度公差控制在0.02mm以内，保证安装后链轮不会出现偏摆，安装座上的卡槽或者花键结构要和对应花鼓的结构完全匹配，不能出现安装松旷的问题，否则踩踏时会出现旷量异响，还会加剧花键位置的磨损。

　　很多新手设计师在做这类链轮的时候，容易照搬链条链轮的设计经验，把齿尖做的很尖锐，或者齿侧间隙留的过大，结果实际装车后出现皮带跳齿、异响、磨损快的问题，其实皮带传动链轮的设计核心是保证和皮带的柔顺啮合，尽量减少啮合过程中的冲击和滑动，让皮带的齿面和链轮的齿面尽可能均匀接触，把踩踏的扭矩平顺地传递出去。另外还要考虑使用环境的影响，比如在雨天或者泥泞路面骑行时，泥水会附着在链轮齿槽里，所以齿槽的深度不能过深，要让泥水能够在离心力的作用下自动甩出，避免齿槽内堆积的硬物挤压皮带齿，导致皮带齿变形损坏。链轮的边缘也要做倒钝处理，不能有锋利的边缘，避免在安装或者维护的时候划伤操作人员，也防止皮带运转时侧边被锋利边缘刮伤。
